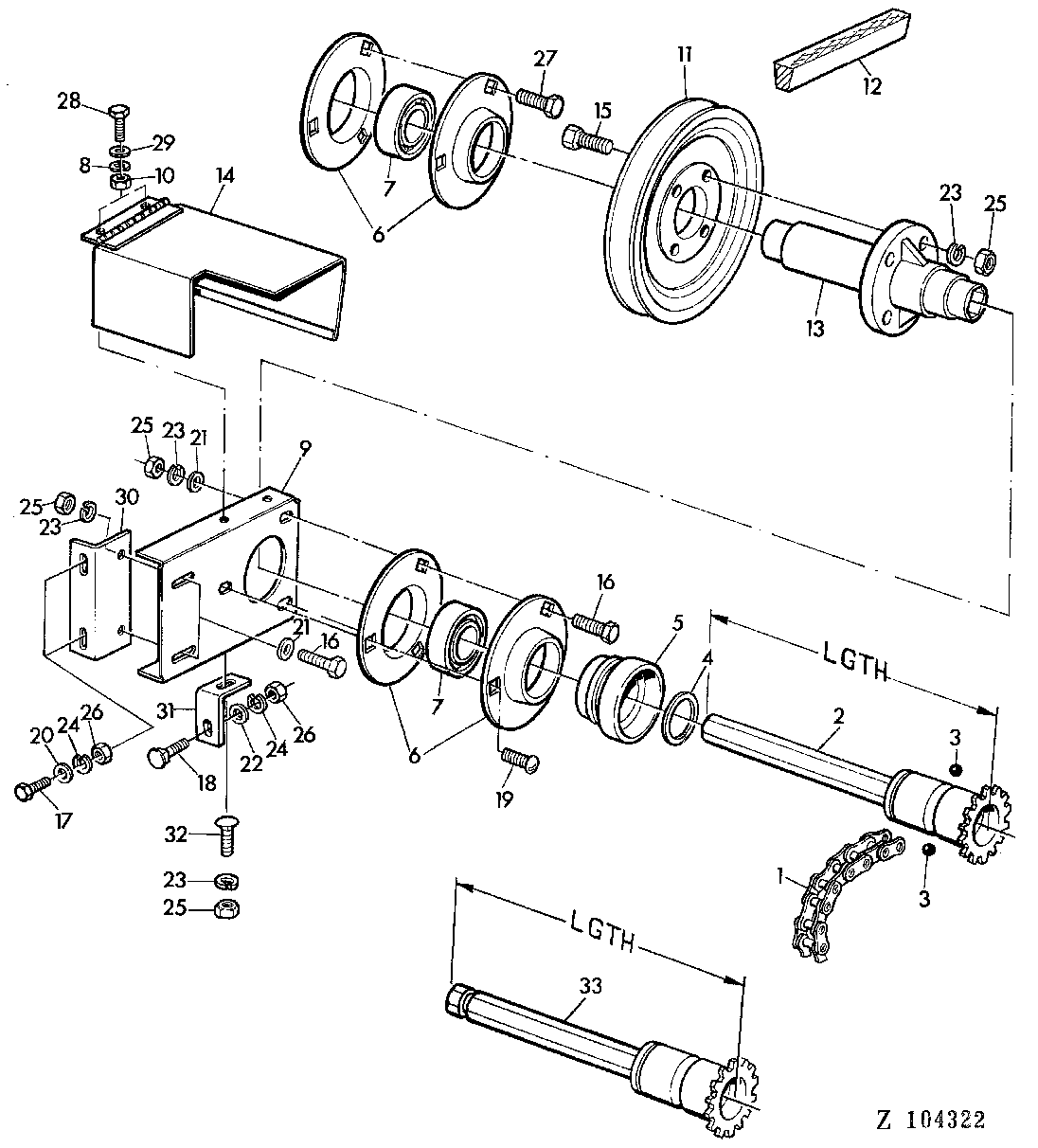

CUTTING PLATFORM - DRIVE SHAFT [04B21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AN102383	1	LINK CHAIN	-
2	AZ24206	1	DRIVE SHAFT	LGTH = 500 MM (19.7")
3	N104243	3	BALL	-
4	H25360	1	SNAP RING	-
5	AH89038	1	QUICK COUPLER	(SUB FOR AN102530)
6	Z34740	4	PRESSED FLANGED HOUSING	-
7	AZ23315	2	BALL BEARING	-
8	12M7008	2	LOCK WASHER	8 MM
9	Z35317	1	BRACKET	-
10	14M7029	2	Nut	M8
11	Z10686	1	PULLEY	-
12	Z30130	1	V-BELT	LGTH = 3925 MM (154.53")
12	Z36949	1	V-BELT	(A)
12	Z39313	1	V-BELT	LGTH = 3875 MM (152.56")
12	Z39314	1	V-BELT	(A) LGTH = 4570 MM (179.92")
13	Z11085	1	HUB	(SUB FOR Z10949)
14	AZ28411	1	GUARD	(SUB FOR AZ20261)
15	19M7169	4	Cap Screw	M10 X 35
16	19M7167	1	Cap Screw	M10 X 25
17	19M7268	2	Cap Screw	M12 X 25
18	03M7089	1	Bolt	M12 X 30
19	21M7190	1	SCREW	M10 X 25
20	24M7038	2	Washer	14 MM
21	24M7040	1	Washer	11 MM
22	24M7047	1	Washer	13 MM
23	12M7013	1	LOCK WASHER	10 MM
24	12M7014	3	Lock Washer	12 MM
25	14M7140	1	Nut	M10
26	14M7031	3	Nut	M12
27	19M7168	3	Cap Screw	M10 X 30
28	19M7139	2	Cap Screw	M8 X 20
29	24M7036	1	Washer	9 MM
30	Z35318	1	ANGLE	-
31	Z35321	1	HOLDER	-
32	03M7084	1	BOLT	M10 X 25
33	AZ36926	1	DRIVE SHAFT	LGTH = 680 MM (26.77") (SUB FOR AZ33655)

CUTTING PLATFORM - DRIVE SHAFT [04B21]
