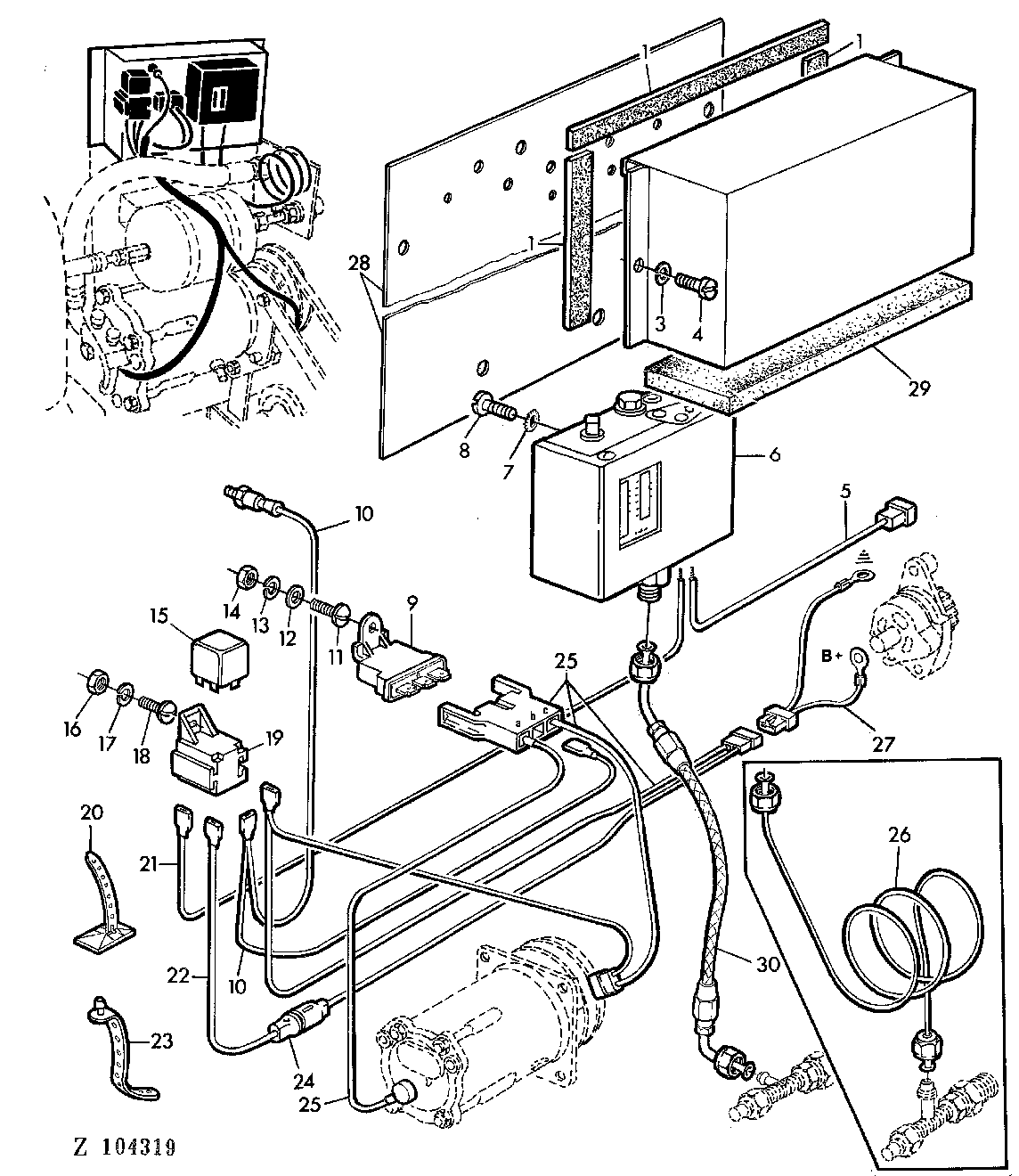

CONTROL UNIT-AIR CONDITIONING SYSTEM [03H07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CA20531	1	WEATHERSTRIP	LGTH = 3300 MM (20 X 4 MM)
2	AZ31712	1	SHIELD	-
3	12M7012	2	LOCK WASHER	6 MM
4	21M7088	2	SCREW	M6 X 12
5	AZ31716	1	POWER CORD	-
6	AZ31713	1	ACCUMULATOR	-
7	12M7045	2	LOCK WASHER	4 MM
8	21M7137	2	Screw	M4 X 10
9	AR77344	1	FUSE	-
10	AZ29061	1	WIRING HARNESS	-
11	21M7033	1	Screw	M4 X 16
12	24M7117	1	Washer	4,3 MM
13	12M7031	1	Lock Washer	4 MM
14	14M7139	1	Nut	M4
15	AZ26996	1	RELAY	-
16	14M7028	1	Nut	M5
17	12M7011	1	LOCK WASHER	5 MM
18	21M7158	1	SCREW	M5 X 12
19	AZ26995	1	ELEC. CONNECTOR TERMINAL	-
20	Z36647	1	CLAMP	-
21	AZ31717	1	POWER CORD	-
22	AZ29063	1	POWER CORD	-
23	Z31020	1	CLAMP	-
24	AZ29064	1	FUSE HOLDER	-
25	AZ29206	1	WIRING HARNESS	-
26	AZ31715	1	TUBE	(ORD AZ33951)
27	AZ29059	1	WIRING HARNESS	-
28	AZ31876	1	SHEET	-
29	Z42894	1	BARRIER	-
30	AZ33951	1	HYDRAULIC HOSE	(SUB FOR AZ31715)

CONTROL UNIT-AIR CONDITIONING SYSTEM [03H07]
