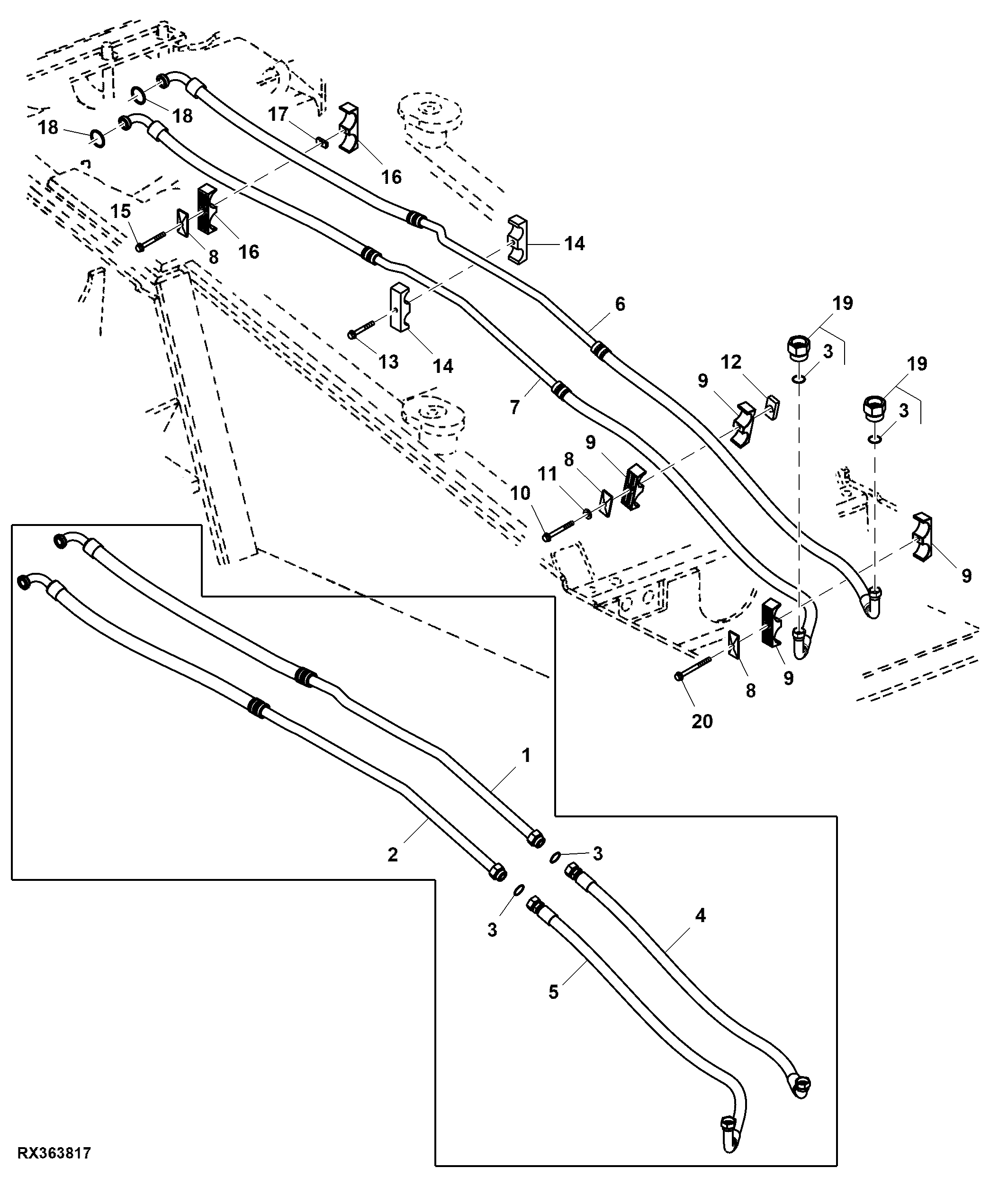

Transmission Cooler Lines ( - 011309)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE281912	1	Line	Transmission Cooler, Outlet ORDER RE272323
2	RE281913	1	Line	Transmission Cooler, Inlet ORDER RE253647
3	T76938	4	O-Ring	-
4	RE282421	1	Hydraulic Hose	36.5252" X 1264 mm (49-3/4") X 36.5252", Outlet Front ORDER RE272323
5	RE282422	1	Hydraulic Hose	Inlet Front ORDER RE253647
6	RE272323	1	Hydraulic Hose	Transmission Cooler, Out
7	RE253647	1	Hydraulic Hose	Transmission Cooler, Inlet
8	H112567	3	Plate	-
9	H150222	4	Hose Clamp	-
10	19M8874	1	Screw	M8 X 75
11	24M7239	1	Washer	10.700 X 21 X 2.500 mm
12	R281953	1	Strap	-
13	19M7801	1	Screw	M8 X 60
14	H114898	2	Clamp	-
15	19M7803	1	Screw	M8 X 70
16	R282199	2	Clamp	-
17	R282200	1	Strap	-
18	U12037	2	O-Ring	-
19	RE282470	2	Adapter Fitting	-
20	19M7913	1	Screw	M8 X 90

Transmission Cooler Lines ( - 011309)
