Открытый узел

STANDARD GUDGEON WITH 2.5" PIN

STANDARD GUDGEON WITH 2.5" PIN

STANDARD GUDGEON WITH 2.5" PIN

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

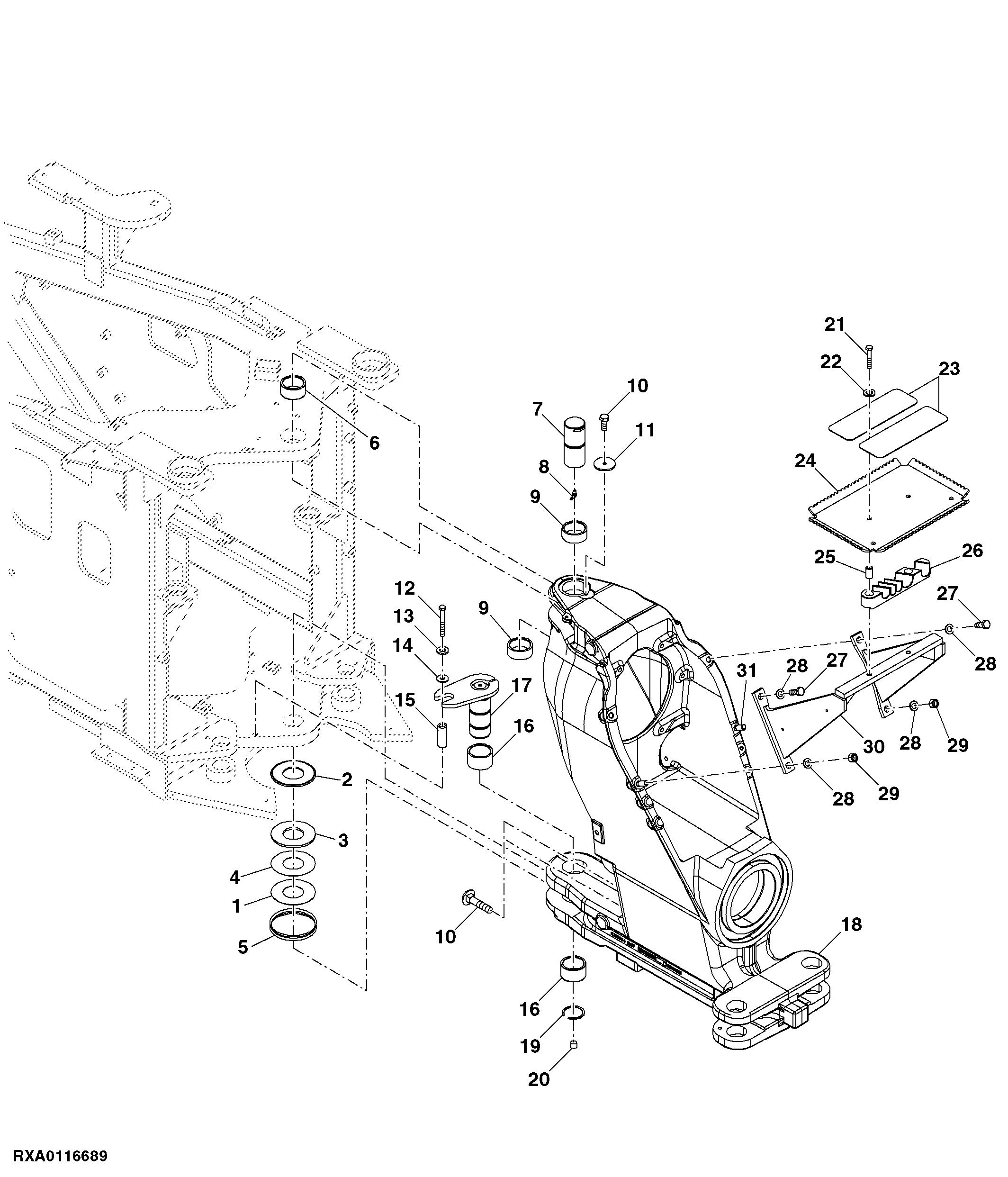

STANDARD GUDGEON WITH 2.5" PIN

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR98492	2	Packing	-
2	R345768	1	Shim	TK= 3.1 mm
3	R78304	1	Shim	TK= 0.46 mm
4	R78303	1	Shim	TK= 1.22 mm
5	R200404	2	Seal	-
6	R168008	1	Bushing	-
7	R199854	1	Pin	-
8	JD7760	2	Lubrication Fitting	-
9	R199855	2	Bushing	-
10	19M7402	3	Cap Screw	M10 X 25, USE WITH R260568
10	19M8011	1	Cap Screw	M12 X 30, USE WITH R276831
10	19M8029	1	Cap Screw	M16 X 30, USE WITH R547698
11	R200460	1	Washer	USE WITH R260568
11	R547700	1	Washer	SUB FOR R276830
12	19M7820	1	Screw	M12 X 100
13	24M7240	1	Washer	13 X 25 X 3 mm
14	24M7180	1	Washer	13 X 37 X 3 mm
15	R279902	1	Spacer	SUB FOR R156457
16	R199856	2	Bushing	-
17	RE199858	1	Pin	-
18	R547698	1	Gudgeon	SUB FOR R260568 OR R276831
19	R712R	1	Snap Ring	-
20	15H558	1	Pipe Plug	1/8"
21	19M7753	2	Cap Screw	M12 X 70
22	24M7345	2	Washer	13.500 X 24 X 2.500 mm
23	R65514	2	Strip	(Add a slit to the backing)
24	R167486	1	Plate	-
25	R115968	2	Spacer	-
26	R157369	1	Hose Clamp	-
27	19M7488	2	Cap Screw	M16 X 40
28	24M7338	4	Washer	17 X 30 X 3 mm
29	14M7276	2	Nut	M16
30	RE192683	1	Support	-
31	42M3455	2	Stud	-
