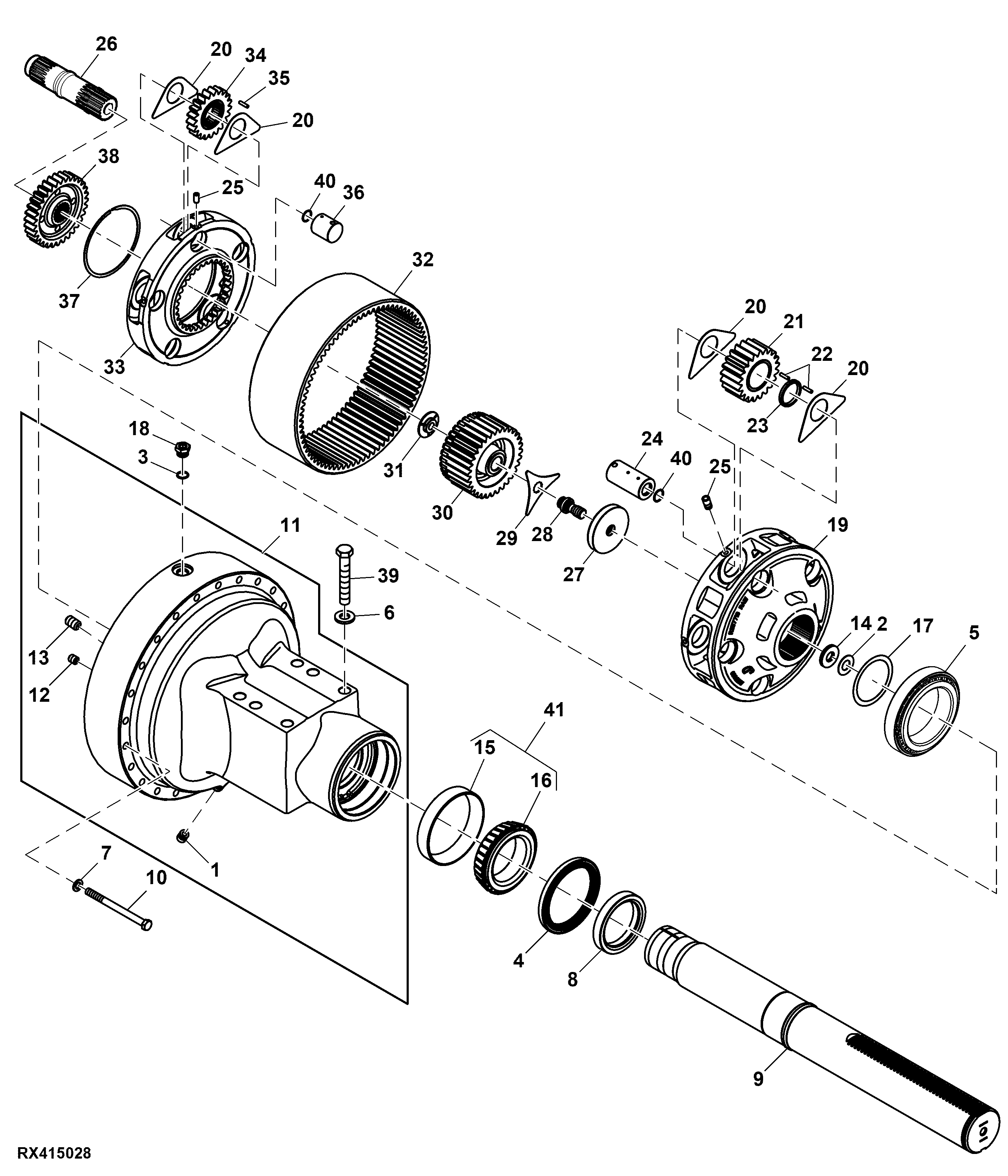

Planetary And Axle Shaft, Double Reduction, 120 mm

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT107510	1	Plug	-
2	F2380R	3	Washer	-
3	F3171R	1	O-Ring	-
4	RE191816	1	Seal	-
5	RE293316	1	Tapered Roller Bearing	-
6	24M7243	6	Washer	25.400 X 50 X 6 mm
7	R135543	24	Washer	-
8	R168163	1	Bushing	-
9	R346226	2	Shaft	SUB FOR R205055
10	R207832	24	Cap Screw	-
11	RE292203	2	Housing	MARKED R285476; SUB FOR RE271050
12	R254371	2	Orifice	-
13	R254372	1	Orifice	-
14	R59439	1	Shim	TK = 0.127 mm
14	R79989	1	Shim	TK = 0.178 mm
14	R61461	1	Shim	TK = 0.076 mm
14	R59440	1	Shim	TK = 0.51 mm
15	YZ122238	1	Bearing Cup	SUB FOR JD8297
16	RE23513	1	Bearing Cone	ORDER RE578425
17	R63237	1	Shim	-
18	R84262	1	Fitting Plug	-
19	R257680	1	Planet Pinion Carrier	-
20	R112079	20	Thrust Washer	-
21	R228933	5	Spur Gear	Z = 21
22	R249513	290	Needle Roller	-
23	R277669	5	Washer	-
24	-	10	Part 27	ORDER R257683
24	R257683	10	Shaft	-
25	R109867	10	Pin Fastener	-
26	R228927	1	Drive Shaft	(BRAKE SIDE)
26	R309680	1	Drive Shaft	(DIFFERENTIAL LOCK SIDE) SUB FOR R228928
27	R186804	1	Retainer	-
28	R81162	1	Bolt	-
29	R69549	1	Plate	-
30	R300031	1	Sun Gear	Z = 32, SUB FOR R263460
31	R263462	1	Thrust Ring	-
32	R228934	1	Ring Gear	Z = 78
33	R257679	1	Planet Pinion Carrier	-
34	R228931	5	Spur Gear	Z = 21
35	R249513	145	Needle Roller	-
36	-	10	Part 41	ORDER R257682
36	R257682	10	Shaft	-
37	R263461	1	Snap Ring	-
38	R251685	1	Sun Gear	-
39	19M7781	6	Cap Screw	M24 X 150
40	R257819	20	Ring	-
41	RE578425	1	Bearing Cone	-

Planetary And Axle Shaft, Double Reduction, 120 mm
