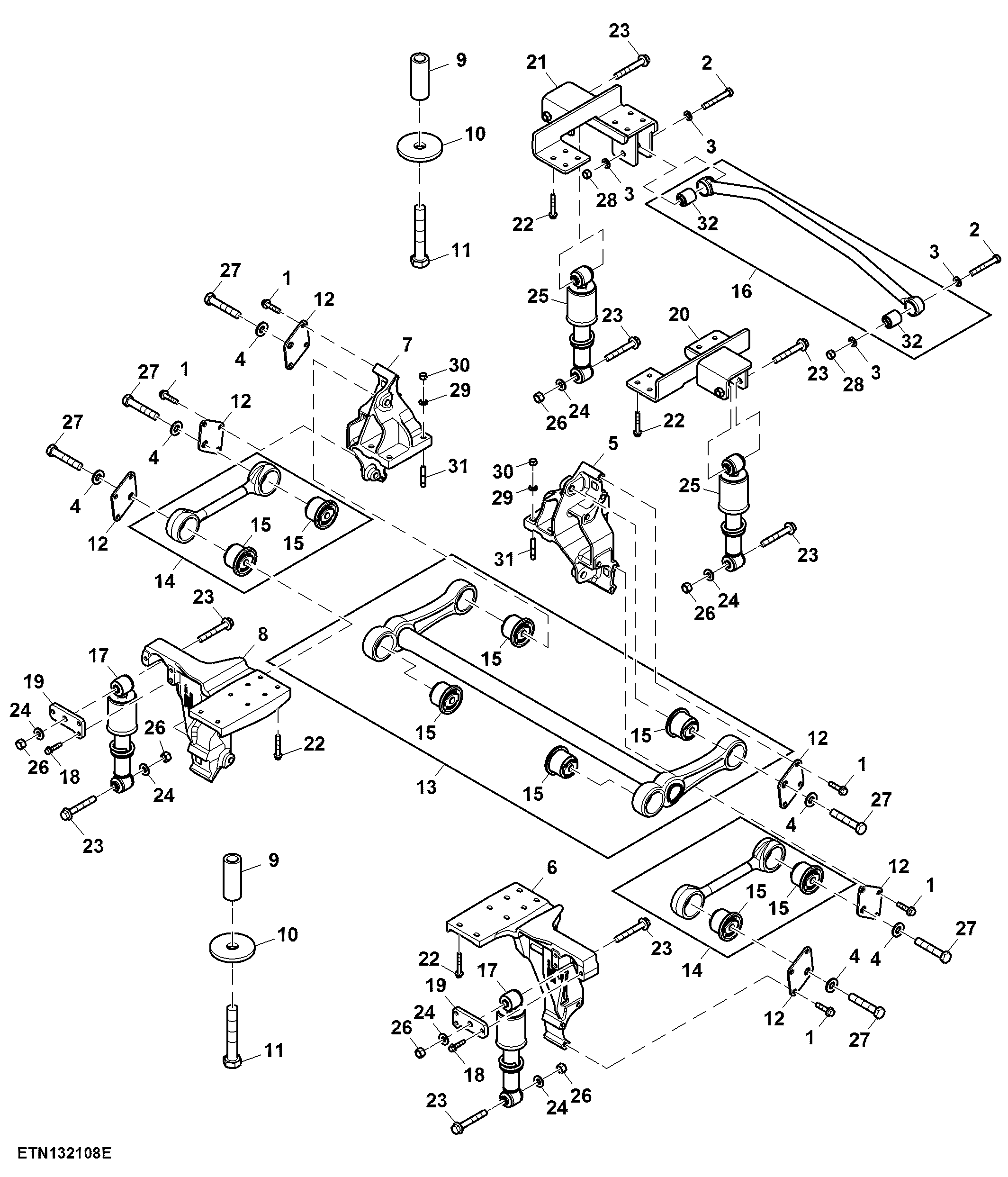

Mounting Parts, Suspended Cab ( - 801460)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7814	24	Screw	M12 X 50
2	19M8727	2	Cap Screw	M14 X 100
3	24M7048	4	Washer	15.500 X 28 X 2.500 mm
4	24M7242	8	Washer	21.400 X 42 X 5 mm
5	R556025	1	Mounting Parts	(Left Chassis Suspension Mount)
6	R556029	1	Mounting Parts	(Right Chassis Suspension Mount)
7	R556027	1	Mounting Parts	(Left Cab Suspension Mount)
8	R556031	1	Mounting Parts	(Right Cab Suspension Mount)
9	R552763	4	Sleeve	-
10	R552764	4	Washer	-
11	R553039	4	Bolt	-
12	R553345	8	Plate	-
13	RE579390	1	Link	-
14	RE575077	2	Link	-
15	R552789	8	Bushing	-
16	RE575287	1	Rod	-
17	RE581705	2	Shock Absorber	SUB FOR RE578484
18	19M8320	6	Screw	M10 X 45
19	R556208	2	Plate	-
20	RE577003	1	Mounting Parts	(Left Shock Absorber Mount)
21	RE580626	1	Mounting Parts	(Right Shock Absorber Mount)
22	19M8114	32	Screw	M10 X 70
23	19M8610	8	Screw	M16 X 110
24	24M7241	6	Washer	17 X 34 X 4 mm
25	RE581704	2	Shock Absorber	SUB FOR RE577082
26	14M7276	6	Nut	M16
27	19M9136	8	Cap Screw	M20 X 110
28	14M7435	2	Nut	M14
29	24M7240	8	Washer	13 X 25 X 3 mm
30	14M7275	8	Nut	M12
31	42M7066	8	Stud	-
32	RE575409	2	Bushing	-

Mounting Parts, Suspended Cab ( - 801460)
