Открытый узел

Gudgeon, Heavy Duty ( - 801460)

Gudgeon, Heavy Duty ( - 801460)

Gudgeon, Heavy Duty ( - 801460)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

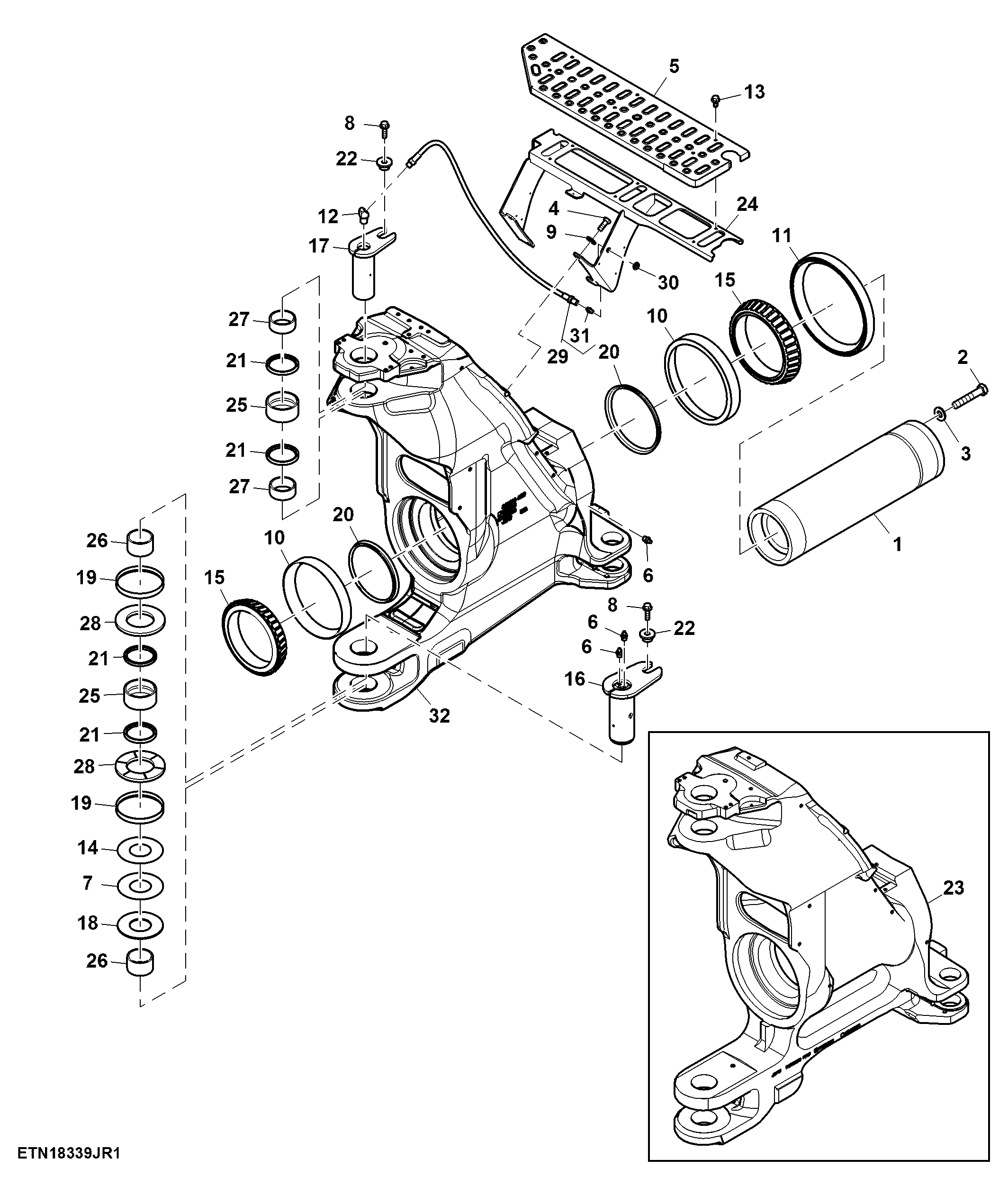

Gudgeon, Heavy Duty ( - 801460)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R248388	1	Spindle	-
2	19M9136	10	Cap Screw	M20 X 110
3	24M7242	10	Washer	21.400 X 42 X 5 mm
4	19M7488	4	Cap Screw	M16 X 40
5	RE574248	1	Step	-
6	JD7759	5	Lubrication Fitting	USE WITH R543383
6	JD7759	1	Lubrication Fitting	USE WITH RE566174
6	JD7759	3	Lubrication Fitting	USE WITH RE582150
7	R199545	1	Shim	TK = 0.45 mm
8	19M7791	2	Bolt	M12 X 40
9	24M7241	4	Washer	17 X 34 X 4 mm
10	JD10403	2	Bearing Cup	-
11	R193813	1	Ring	-
12	JD7801	1	Lubrication Fitting	-
13	19M7784	6	Screw	M10 X 20
14	R199544	1	Shim	TK = 1.22 mm
15	RE331276	2	Bearing Cone	-
16	RE582150	1	Pin	SUB FOR RE566174; ALSO ORDER (3) JD7759
17	RE571577	1	Pin	-
18	R345770	1	Shim	TK = 3.1 mm
19	R200404	2	Seal	-
20	R251487	2	V-Ring Seal	-
21	R540422	4	Seal	-
22	T176064	2	Bushing	-
23	R543383	1	Gudgeon	ORDER R560105; USE WITH RE587397
24	RE574231	1	Support	-
25	R545964	2	Bushing	-
26	R545215	2	Bushing	-
27	R548244	2	Bushing	-
28	R551044	2	Thrust Washer	-
29	RE574728	1	Hose	-
30	E12379	1	Nut	-
31	JD7797	1	Lubrication Fitting	-
32	R560105	1	Gudgeon	USE WITH RE584886
