Открытый узел

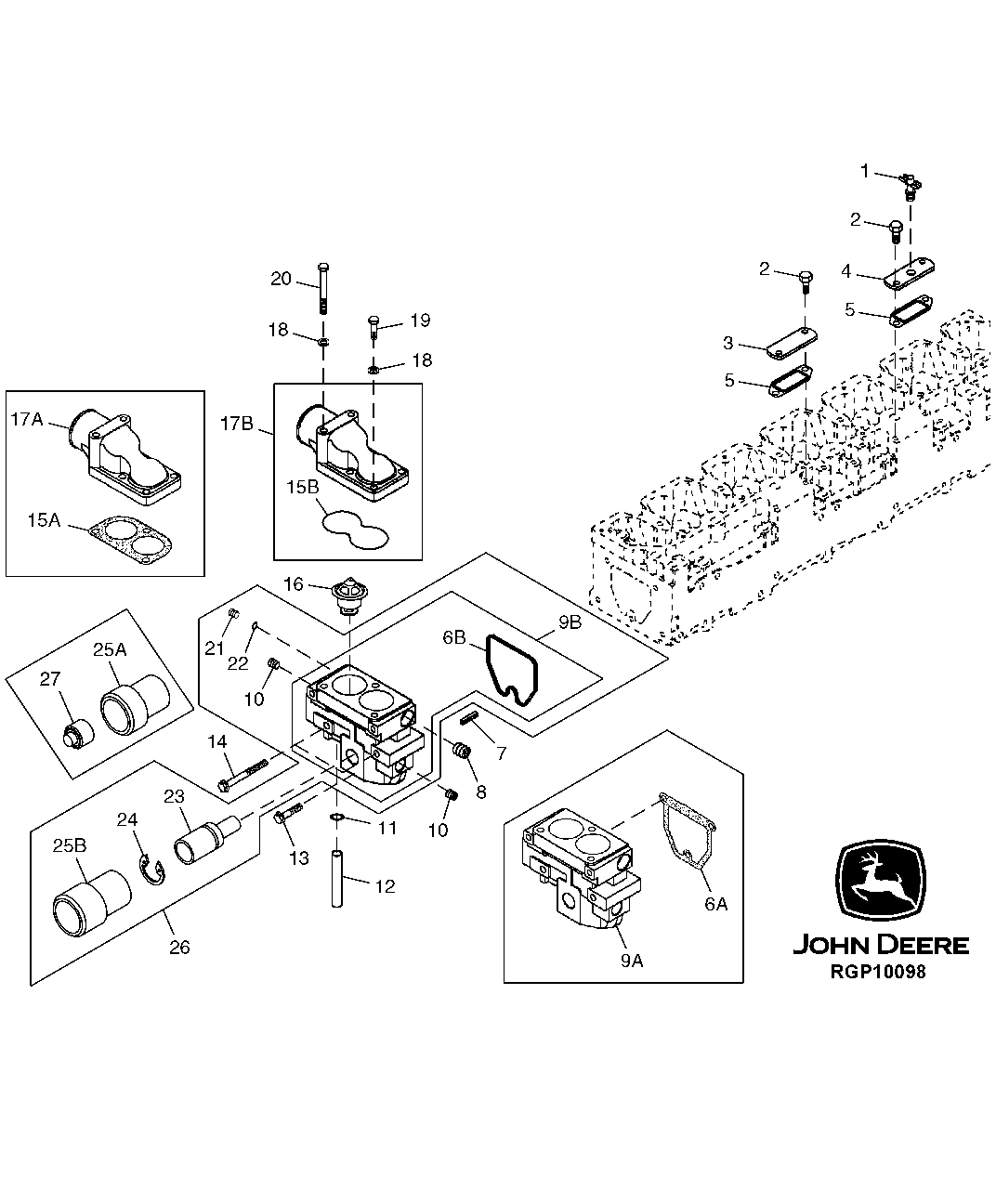

WATER MANIFOLD/THERMOSTAT

WATER MANIFOLD/THERMOSTAT

WATER MANIFOLD/THERMOSTAT

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

WATER MANIFOLD/THERMOSTAT

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT13740	1	Drain Valve	-
2	T53268	4	Screw	-
3	R86061	1	Strap	-
4	R114160	1	Cover	-
5	R88397	2	Gasket	-
7	34H329	1	Spring Pin	5/16" X 1-1/4"
8	15H690	1	Pipe Plug	3/4"
10	RE57836	2	Pipe Plug	12.700 mm (1/2"), (SUB FOR 15H624)
11	R504810	1	O-Ring	-
12	R125025	1	Tube	(USE WITH R124742)
12	RE509095	1	Tube	(USE WITH R503445)
13	19H3772	1	Screw	3/8" X 1-3/4", (SUB FOR R133999)
14	R133998	2	Screw	-
16	RE69581	2	Thermostat	-
18	24H1302	3	Washer	13/32" X 11/16" X 0.035"
19	19H3239	2	Cap Screw	3/8" X 1-1/4"
20	19H2639	1	Cap Screw	3/8" X 3-3/8"
21	R82719	1	Fitting Plug	-
22	R77673	1	O-Ring	-
23	JD10058	1	Ball Bearing	-
24	40M1863	1	Snap Ring	-
26	RE521178	1	Housing	(ALSO ORDER RE48419) (SUB FOR RE509469)
27	R131950	1	Spacer	-
..	N102039	1	Plug	(BEARING BORE)
6A	R124211	1	Gasket	(USE WITH R500197 OR R519580)
6B	R136063	1	Seal	(USE WITH RE503511 OR RE523801)
9A	R519580	1	Manifold	(SUB FOR R500197)
9B	RE523801	1	Housing	-
9B	RE503511	1	Housing	(INCLUDES R136063, SEAL), (SUB RE523801)
15A	R124607	1	Gasket	(SUB FOR R46479) (USE WITH R89439)
15B	R136151	1	Seal	(USE WITH RE502571)
17A	R89439	1	Cover	-
17B	R89439	1	Cover	-
17B	RE502571	1	Cover	(SUB R89439)
25A	R131949	1	Hub	(SUB R518575)
25B	R518575	1	Hub	(SUB FOR R131949 OR R516113)
