SOLENOID CONTROL VALVE MODULE ASSEMBLY AND MOUNTINGS FIVE STACK

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R77175	1	Cover	-
2	AH125760	1	Hyd. Quick-Connect Coupler	-
3	R26448	1	O-Ring	-
4	14H786	6	Nut	1/4"
5	12H297	6	Lock Washer	1/4"
6	E62892	3	Rod	1/4" X 11-3/4"
7	H139513	1	Bracket	-
8	AH131405	3	Seal	-
9	AH131326	8	Seal	(WITH 5 MODULES-USE 9; WITH 4 MODULES-USE 7)
10	AH147086	1	Flow Control Hyd. Valve	REEL FORE/AFT
11	AH139060	1	Flow Control Hyd. Valve	REEL LIFT/CYLINDER SPEED
12	AH147084	1	Flow Control Hyd. Valve	(CONTOUR MASTER)
13	AH147097	1	Valve	UNLOAD (RELIEF) (CONTOUR MASTER)
14	H139512	1	Bracket	-
15	H135777	2	Orifice	0.76MM DIA
16	H135776	1	Orifice	1.06MM DIA
17	R77464	1	Elec. Connector Terminal	(PACKAGE OF 50)
18	AH124731	9	Electrical Coil	-
19	E62942	9	Cover	-
20	H135898	1	Cover	-
21	A4655R	9	Nut	12.700 mm (1/2")
22	57M7199	1	Elec. Connector Housing	(24 WAY)
23	21H1290	4	Screw	0.138" X 1/2"
23	14H1026	4	Nut	0.138"
24	H139515	2	Manifold	-
25	AH134733	2	Seal	-
26	AH147086	1	Flow Control Hyd. Valve	(AUGER EXTEND/RETRACT)
27	H145052	1	Orifice	0.406 MM DIA
28	H145051	1	Aperture	0.940 MM DIA

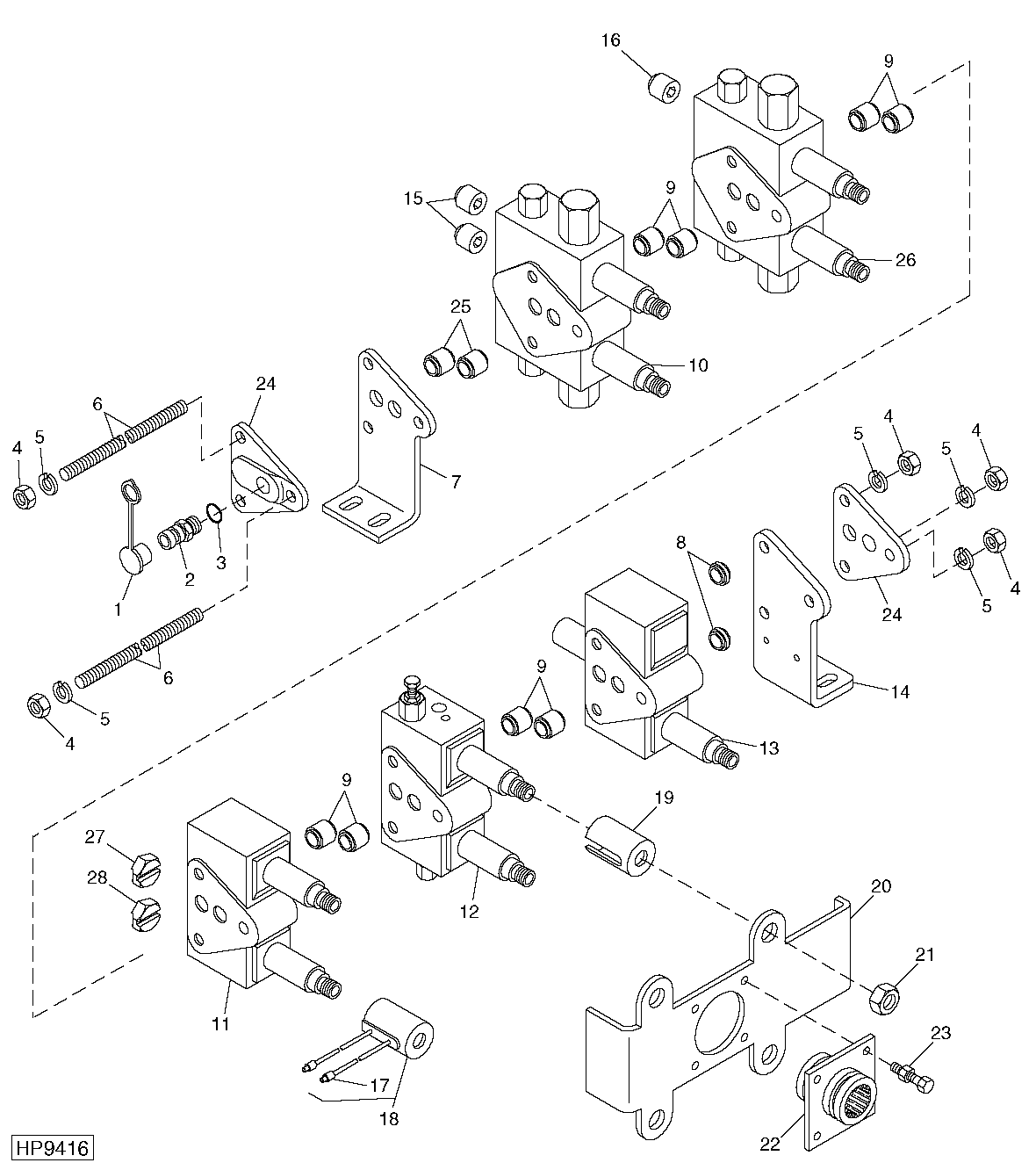

SOLENOID CONTROL VALVE MODULE ASSEMBLY AND MOUNTINGS FIVE STACK
