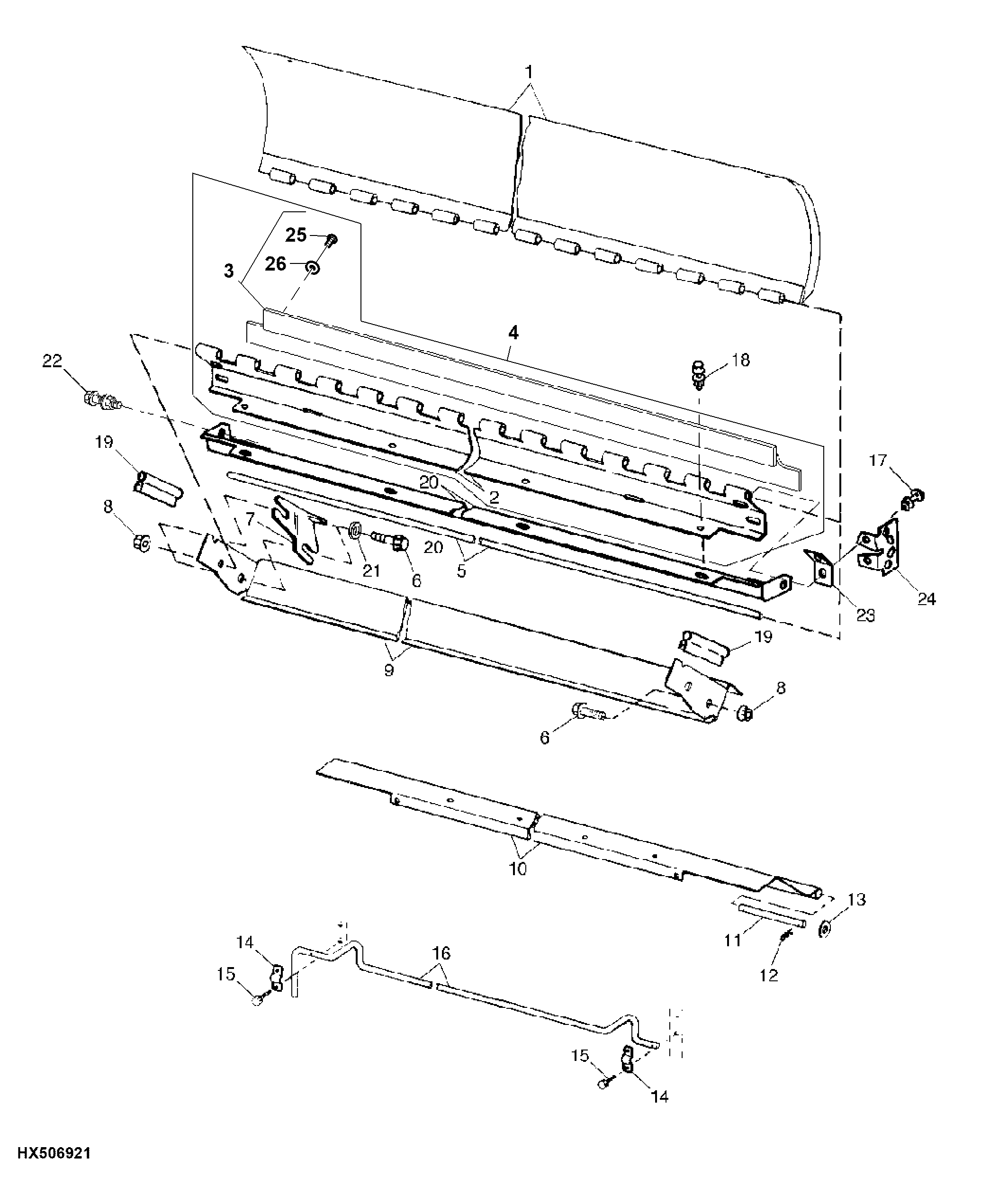

Separator / Feeder House Seal, Stone Trap And Door

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH160605	1	Plate	-
1	AH120501	1	Plate	-
2	H148020	1	Hinge	-
3	AH162293	1	Weatherstrip	(SUB AH162292)
4	AH162292	1	Hinge	-
5	H130057	1	Pin Fastener	-
6	19M7812	6	Screw	M10 X 100
7	H146730	1	Stop	CASTING
8	14M7296	6	Flange Nut	M10
9	H151066	1	Deflector	-
10	H134334	1	Door	-
11	H148925	2	Pin	-
12	11M7030	4	Cotter Pin	5 X 40 mm
13	24M7051	2	Washer	21 X 37 X 3 mm
14	H134339	2	Bracket	-
15	37M7080	4	Screw	M10 X 30
16	H134337	1	Rod	-
17	03M7191	4	Bolt	M10 X 25
17	14M7296	4	Flange Nut	M10
18	19M7866	4	Screw	M8 X 20, (A)
18	14M7298	4	Flange Nut	M8, (A)
19	H151068	2	Shield	-
20	H148022	1	Angle	(A)
21	24M7178	2	Washer	10.500 X 30 X 2.500 mm
22	19M7812	2	Screw	M10 X 100, (A)
22	14M7296	2	Flange Nut	M10, (A)
23	H148019	2	Reinforcement	-
24	H148018	2	Support	-
25	R113189	14	Rivet	-
26	24M7139	14	Washer	6.400 X 18 X 1.600 mm
..	AH142781	1	Angle	INCLUDES PARTS MARKED (A)

Separator / Feeder House Seal, Stone Trap And Door

Нет текстового описания
