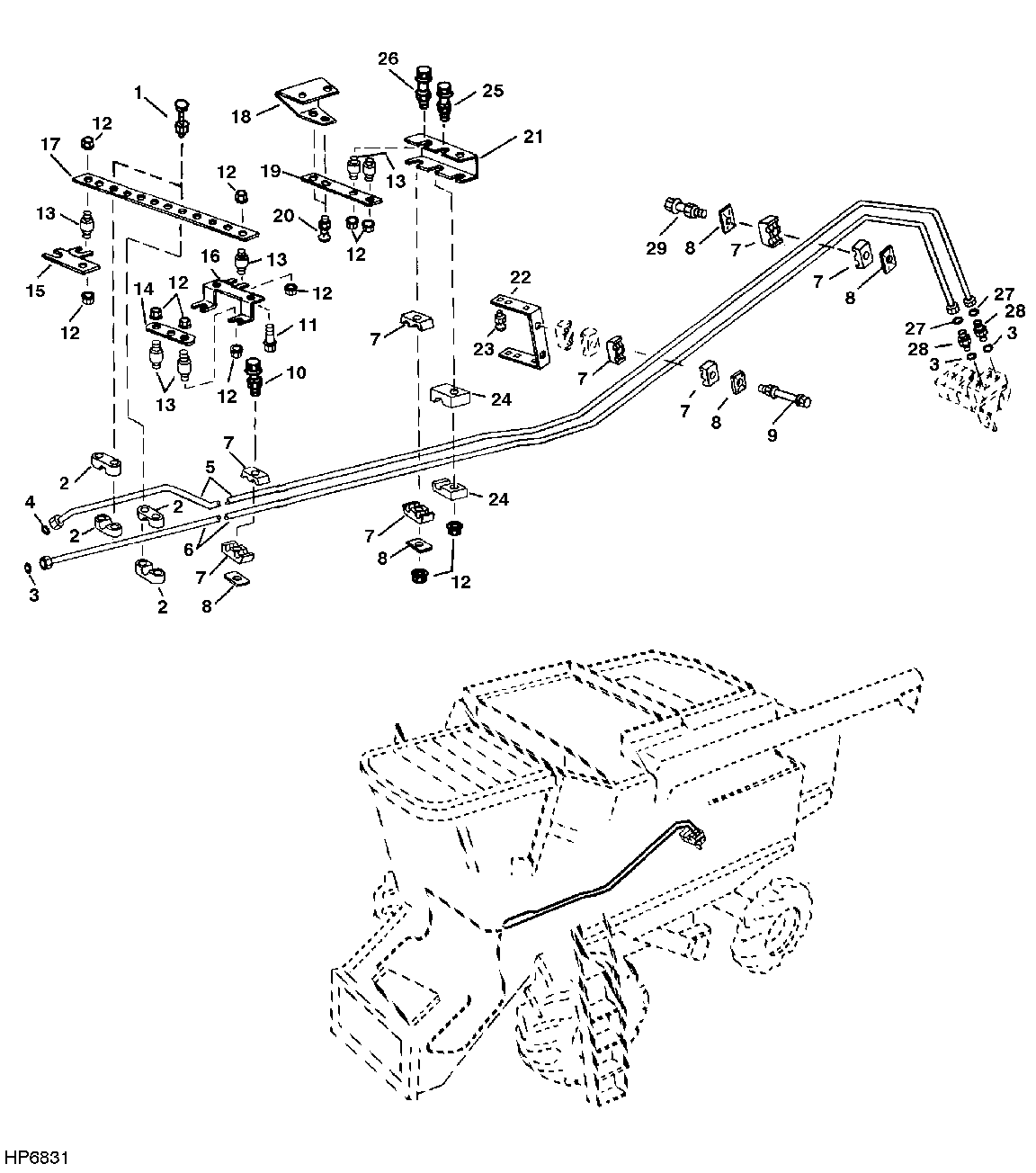

Reel Fore-And-Aft Hydraulic Lines, left hand Side (Optional)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	4	Flange Nut	M8
1	03M7188	4	Bolt	M8 X 40
2	H116717	4	Clamp	-
3	R26375	2	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
4	T77814	1	O-Ring	7.645 X 1.778 mm (0.301" X 0.070")
5	AH135689	1	Oil Line	-
6	AH131311	1	Oil Line	(EXTEND)
7	H128515	8	Clamp	-
8	H121163	5	Strap	-
9	14M7298	2	Flange Nut	M8
9	19M7803	2	Screw	M8 X 70
10	03M7189	1	Bolt	M8 X 45
10	14M7298	1	Flange Nut	M8
11	03M7184	2	Bolt	M8 X 20
11	14M7298	2	Flange Nut	M8
12	N10217	12	Lock Nut	6.350 mm (1/4")
13	AH126657	6	Isolator	-
14	H134425	1	Strap	-
15	H134427	1	Bracket	-
16	H134424	1	Bracket	-
17	H140298	1	Strap	SQUARE HOLES
18	H138411	1	Bracket	-
19	H134434	1	Support	-
20	03M7184	2	Bolt	M8 X 20
20	14M7298	2	Flange Nut	M8
21	H134428	1	Bracket	-
22	H131115	1	Bracket	-
23	14M7396	4	Lock Nut	M8
23	19M7866	4	Screw	M8 X 20
24	H127589	2	Clamp	-
25	03M7216	1	Bolt	M8 X 50
26	19M8291	1	Screw	M8 X 35
27	T77613	3	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
28	38H1171	2	Adapter Fitting	-
28	14M7298	1	Flange Nut	M8
29	19M7801	1	Screw	M8 X 60
29	14M7298	1	Flange Nut	M8

Reel Fore-And-Aft Hydraulic Lines, left hand Side (Optional)
