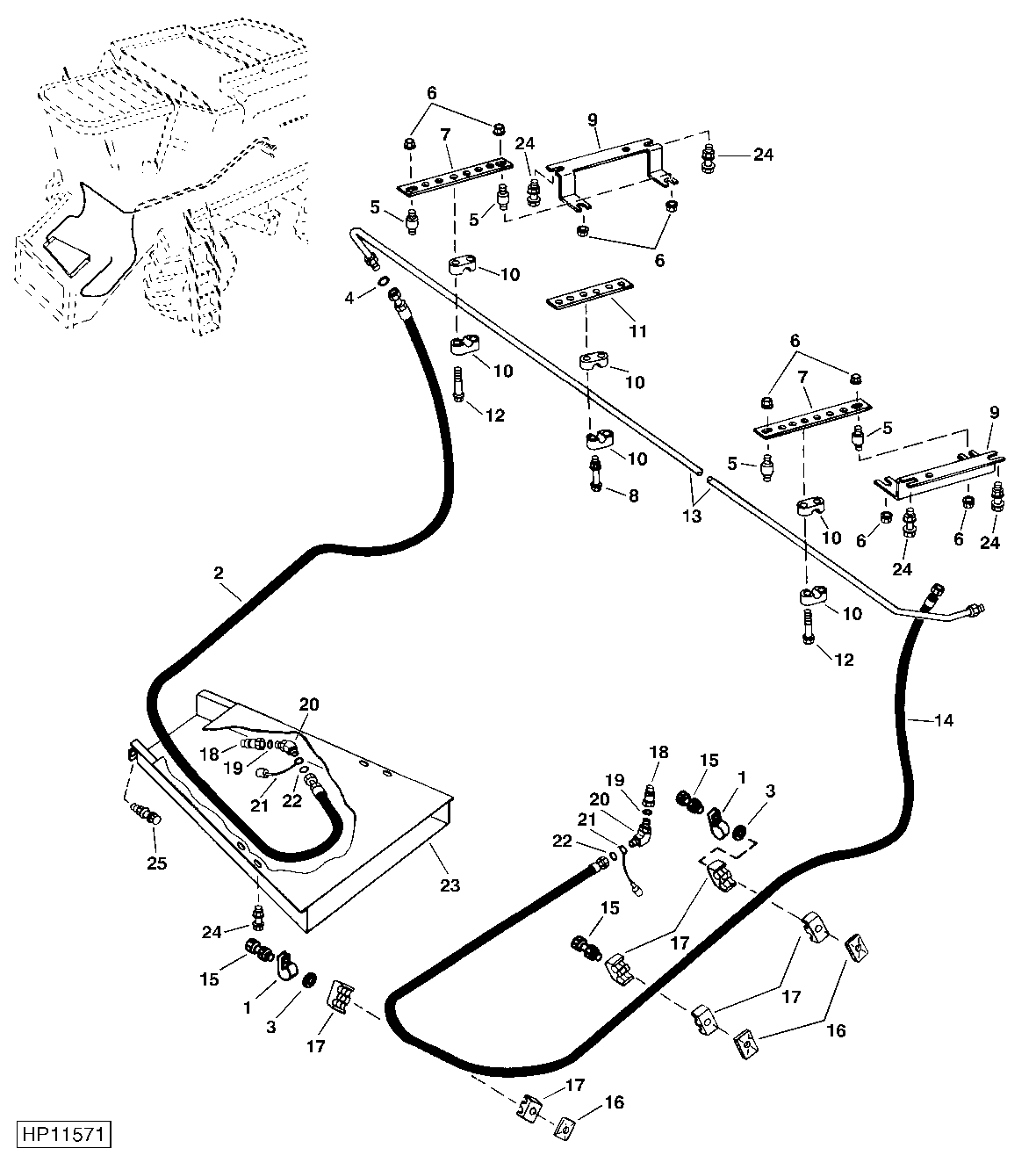

REEL FORE-AND-AFT HYDRAULIC LINES AND HOSES, FRONT (OPTIONAL)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH96317	3	Clip	-
2	AH130556	1	Hydraulic Hose	9/16" X 2794 mm (110") X 17.4752", (A), (EXTEND)
3	12M7032	3	Lock Washer	8.400 mm
4	T77814	1	O-Ring	7.645 X 1.778 mm (0.301" X 0.070"), (A)
5	AH126657	4	Isolator	-
6	N10217	8	Lock Nut	6.350 mm (1/4")
7	H134429	2	Strap	-
8	19M8317	2	Screw	M8 X 40, (A)
8	14M7298	2	Flange Nut	M8, (A)
9	H135618	2	Bracket	-
10	H116717	6	Clamp	(A)
11	H134558	1	Strap	-
12	37M7096	4	Screw	M8 X 35, (A)
13	AH135683	1	Oil Line	(A)
14	AH130555	1	Hydraulic Hose	9/16" X 3148 mm (124") X 17.4752", (A), (RETRACT)
15	19M8319	3	Screw	M8 X 50
15	14M7298	3	Flange Nut	M8
16	H121168	3	Plate	-
17	H120847	6	Clamp	-
18	AH116632	2	Hyd. Quick-Connect Coupler	(A)
19	R26448	2	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
20	38H1045	2	Elbow Fitting	-
21	AH124832	2	Cap	(A)
22	T77613	2	O-Ring	(A)
23	AH131303	1	Pan	-
24	19M7865	6	Screw	M8 X 16
24	14M7298	6	Flange Nut	M8
25	19M7784	2	Screw	M10 X 20
25	14M7296	2	Flange Nut	M10

REEL FORE-AND-AFT HYDRAULIC LINES AND HOSES, FRONT (OPTIONAL)
