LH Main Wiring Harness, Front ( - 680300)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H141127	2	Boot	C.E.M
1	57M7546	1	Elec. Connector Terminal	-
1	AH136356	1	Hardware Kit	CONNECTOR REPAIR
1	H132513	1	Electrical Connector Assy	C.E.M
2	H141127	3	Boot	C.E.M
2	H141406	3	Tie Band	C.E.M
3	H118427	1	Electrical Connector Assy	GRAIN TANK
4	AH158472	1	Wiring Harness	-
5	AH77869	8	Clip	-
6	19M7865	2	Screw	M8 X 16
6	H131531	2	Push Nut	-
7	37M7083	1	Screw	M8 X 12
7	24M7055	1	Washer	8.400 X 16 X 1.600 mm
8	12M7032	2	Lock Washer	8.400 mm
9	37M7083	3	Screw	M8 X 12
10	M43835	1	Electrical Connector Assy	WINDSHIELD WASHER PUMP
11	RE12363	3	Electrical Connector Assy	HEADER CLUTCH, TAILING ELEV. LSSM, CONVEYOR AUGER LSSM
11	R78060	1	Elec. Connector Terminal	-
11	R78063	1	Elec. Connector Seal	-
12	AH89557	5	Clip	-
13	37M7059	1	Screw	M5 X 12
13	24M7055	1	Washer	8.400 X 16 X 1.600 mm
13	14M7298	1	Flange Nut	M8
14	AH140605	1	Switch	MANUAL PARK BRAKE
15	H104418	1	Nut	-
16	AH116104	1	Sensor	TRANSMISSION SPEED
17	R78053	1	Electrical Connector Assy	GROUND SPEED SENSOR
18	AH96317	3	Clip	-
19	12M7032	3	Lock Washer	8.400 mm

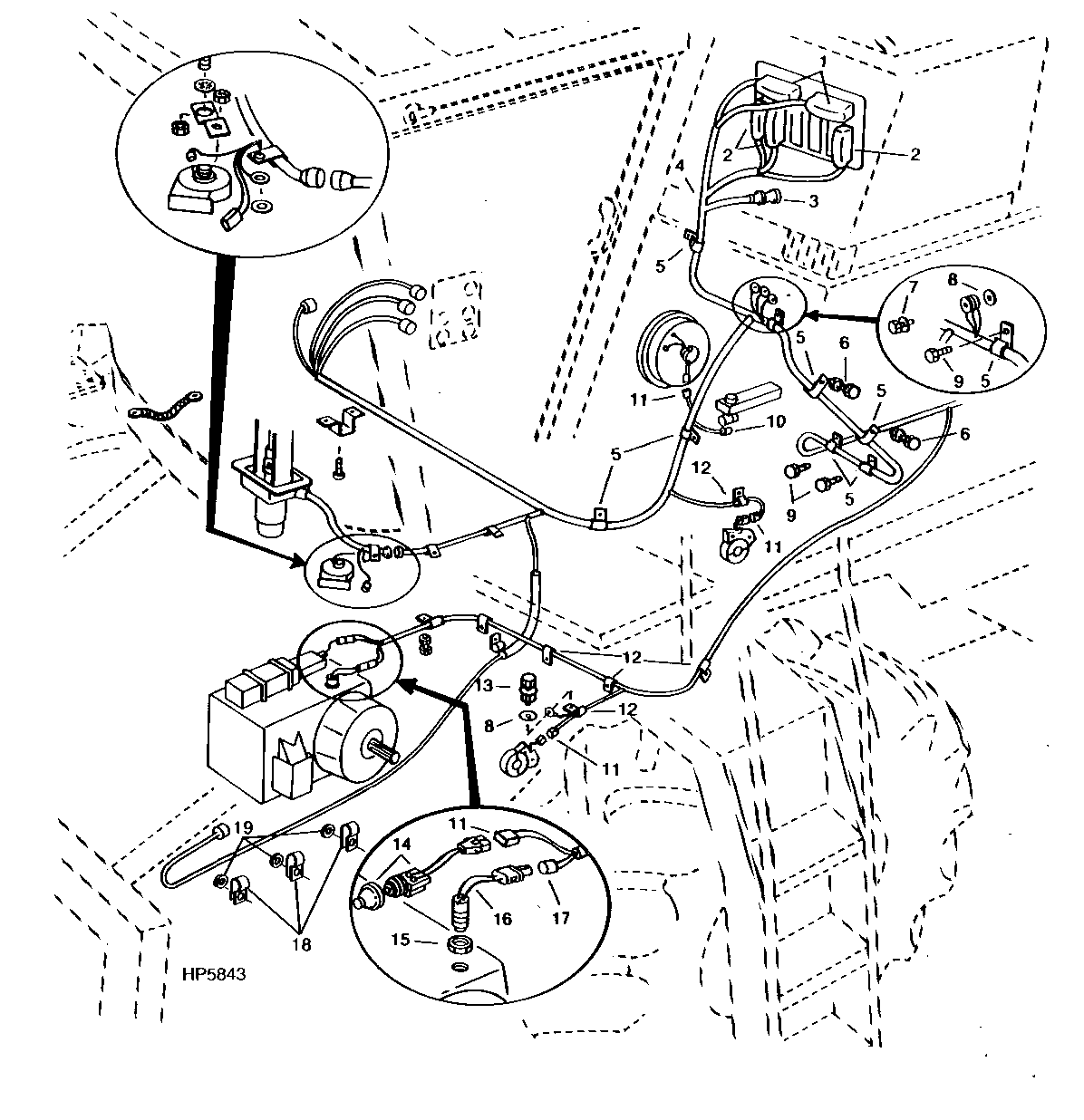

LH Main Wiring Harness, Front ( - 680300)

Нет текстового описания
