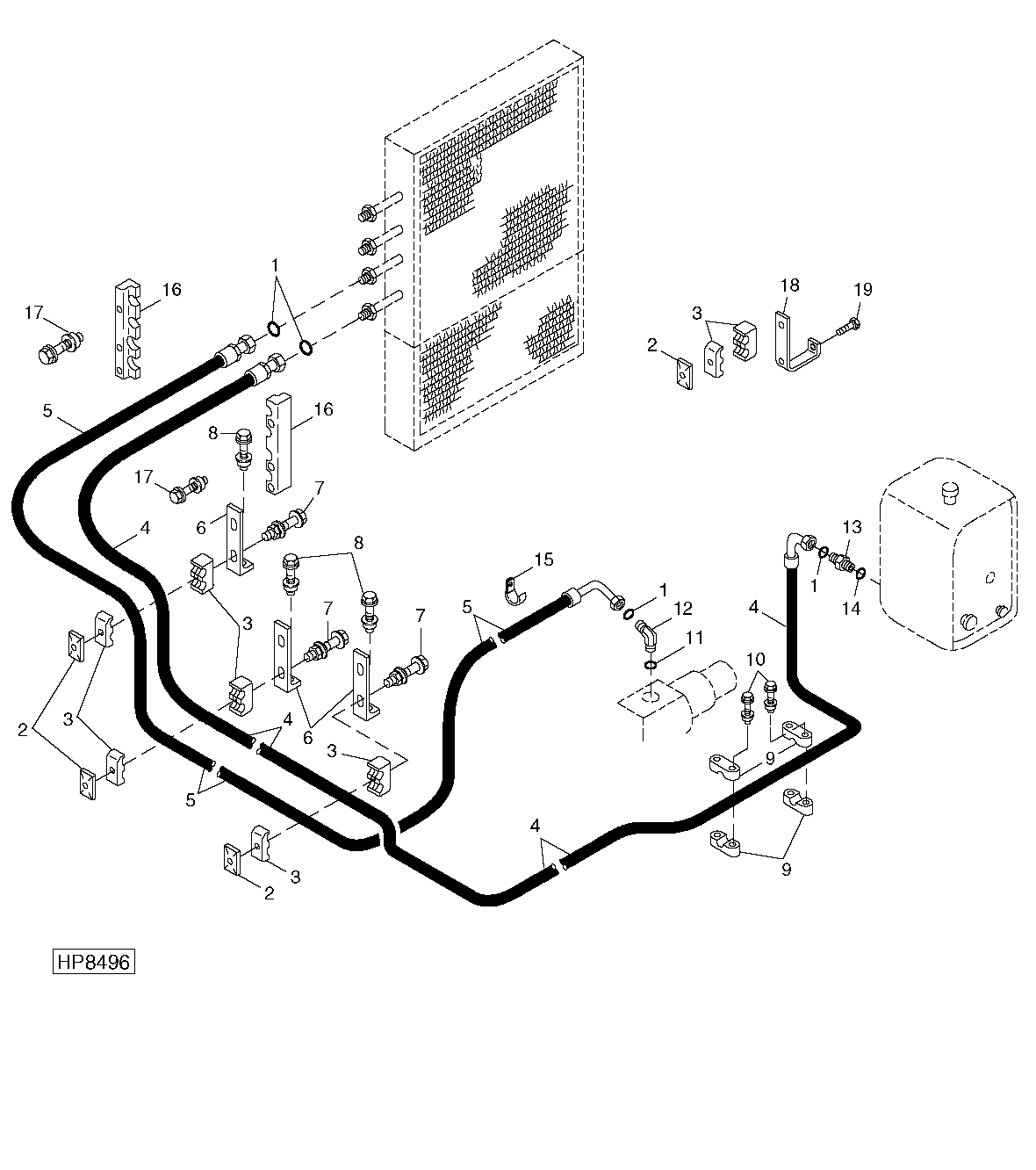

HYDROSTATIC OIL COOLER LINES AND HOSES

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T77858	4	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
2	H114901	4	Plate	-
3	H150982	6	Clamp	-
4	AH145238	1	Hydraulic Hose	LGTH = 4230 mm
5	AH145236	1	Hydraulic Hose	LGTH = 3295 mm
6	H150980	3	Bracket	-
7	19M8039	3	Screw	M8 X 80
7	14M7298	3	Flange Nut	M8
8	19M7866	3	Screw	M8 X 20
8	14M7298	3	Flange Nut	M8
9	H145247	4	Half Clamp	-
10	19M7801	2	Screw	M8 X 60
10	14M7298	2	Flange Nut	M8
11	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
12	38H1163	1	Adapter Fitting	-
13	38H1194	1	Adapter Fitting	-
14	R29936	1	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")
15	AH90990	1	Clip	-
16	H151585	2	Clamp	-
17	19M8318	6	Screw	M8 X 45
17	14M7298	6	Flange Nut	M8
18	H176477	1	Bracket	(SUB FOR H163211)
19	N14822	1	Screw	-

HYDROSTATIC OIL COOLER LINES AND HOSES
