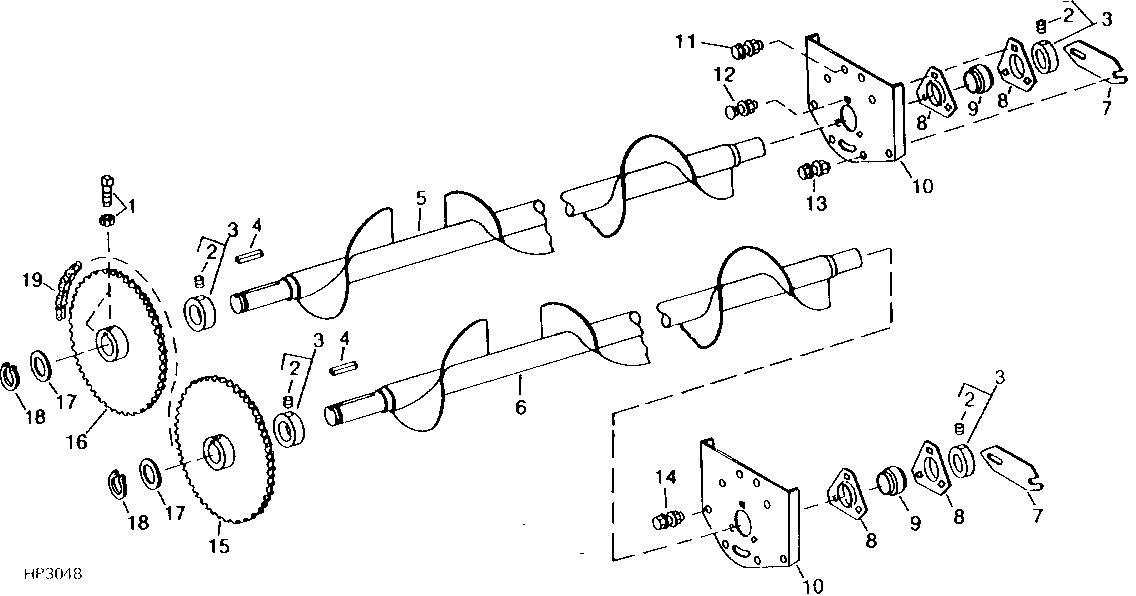

GRAIN TANK CROSS AUGERS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7152	4	Nut	M10
1	H138435	4	Set Screw	M10 X 25
2	-	4	Part 3	-
3	AH133191	4	Eccentric Locking Collar	-
4	-	2	Part 5	10 X 8 X 40 MM, (IN AH141142) KEY STOCK KIT (CUT FROM H150270)
5	AH167849	1	Auger	(SUB FOR AH154967) (SUB AH202875) FRONT
5	AH202875	1	Auger	FRONT
6	AH167850	1	Auger	(SUB FOR AH154968) (SUB AH202881) REAR
6	AH202881	1	Auger	REAR
7	H102909	2	Cover	-
8	H103265	4	Pressed Flanged Housing	-
9	JD39104	2	Ball Bearing	-
10	H126280	2	Reinforcement	BEARING PLATE - RH
11	14M7296	8	Flange Nut	M10
11	19M7784	8	Screw	M10 X 20
12	03M7190	3	Bolt	M10 X 20
12	14M7296	3	Flange Nut	M10
13	19M7866	4	Screw	M8 X 20
13	14M7396	4	Lock Nut	M8
14	19M7866	4	Screw	M8 X 20
14	14M7298	4	Flange Nut	M8
15	AH125070	1	Chain Sprocket	Z=49, (REAR), REGULAR
15	AH140001	1	Chain Sprocket	Z=60, (REAR), SLOW DOWN
16	AH125070	1	Chain Sprocket	Z=49, (FRONT), REGULAR
16	AH140001	1	Chain Sprocket	Z=60, (REAR), SLOW DOWN
17	24H1511	1	Washer	1-13/32" X 1-3/4" X 0.060"
18	40M7046	1	Snap Ring	-
19	AH126837	1	Link Chain	19 MM (3/4"), TYPE 60H - PITCH, ROLLER 198 LINKS (REGULAR SPEED)
19	AH146359	1	Link Chain	19 MM (3/4"), TYPE 60H - PITCH, ROLLER 206 LINKS (SLOW DOWN SPEED)
