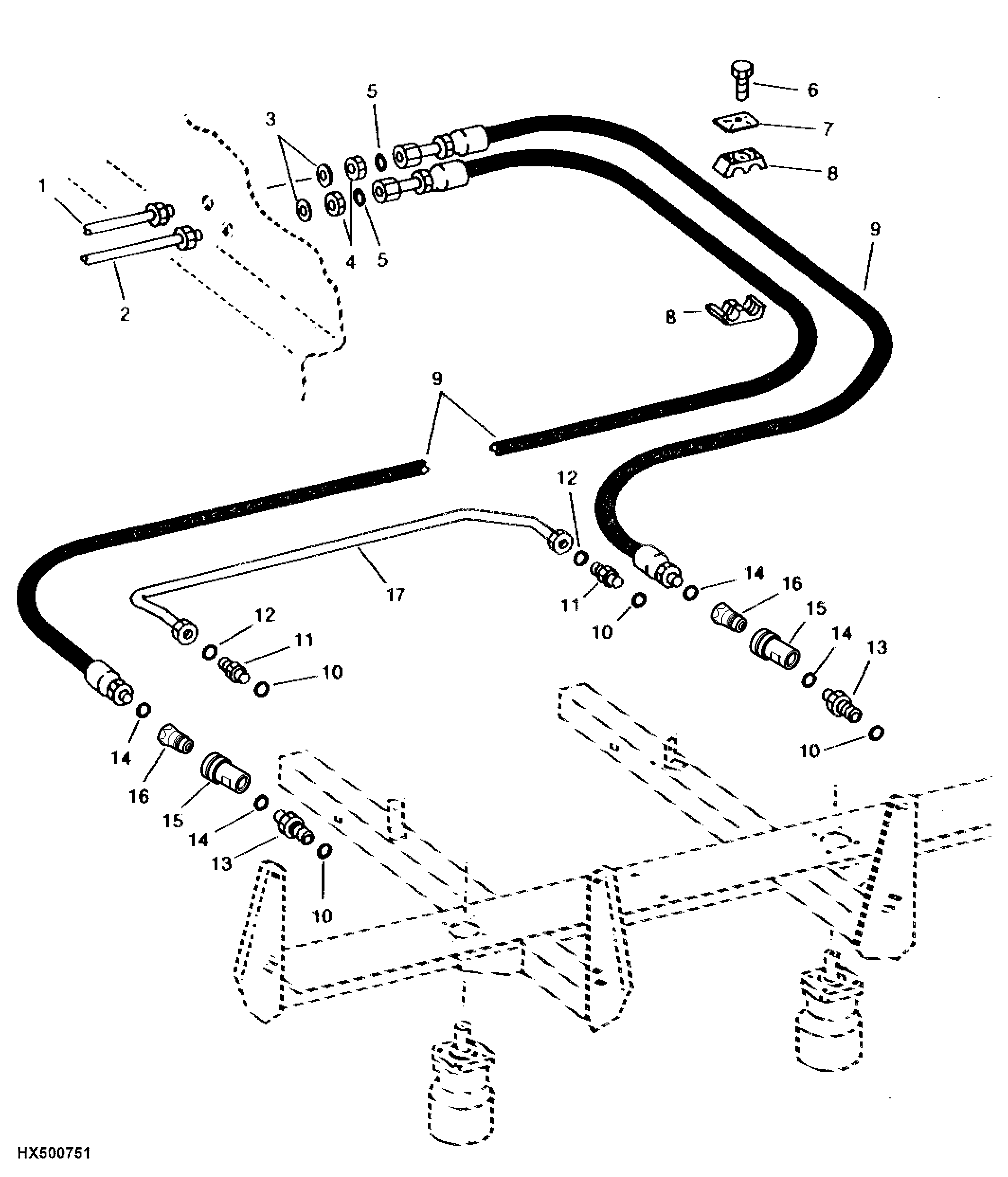

Chaff Spreader Hoses and Lines, Dual Motor

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH133948	1	Oil Line	Pressure
2	AH133949	1	Oil Line	Return
3	24M7051	2	Washer	21 X 37 X 3 mm
4	T78716	2	Nut	20.625 mm (13/16")
5	T77857	2	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
6	19M7913	1	Screw	M8 X 90
7	H112567	1	Plate	-
8	H122772	2	Clamp	-
9	AH138718	2	Hydraulic Hose	3/4" X 2800 mm (110-1/4") X 13/16"
10	R26906	8	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
11	38H1162	3	Adapter Fitting	-
12	T77932	9	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
13	T62843	2	Adapter Fitting	-
14	R26375	4	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
15	AH75167	2	Hydr. Quick Coupler Socket	-
16	AR94522	2	Hydr. Quick Coupler Plug	-
17	AH137986	1	Oil Line	-
