Тип техники

Бренд

Машина

Открытый узел

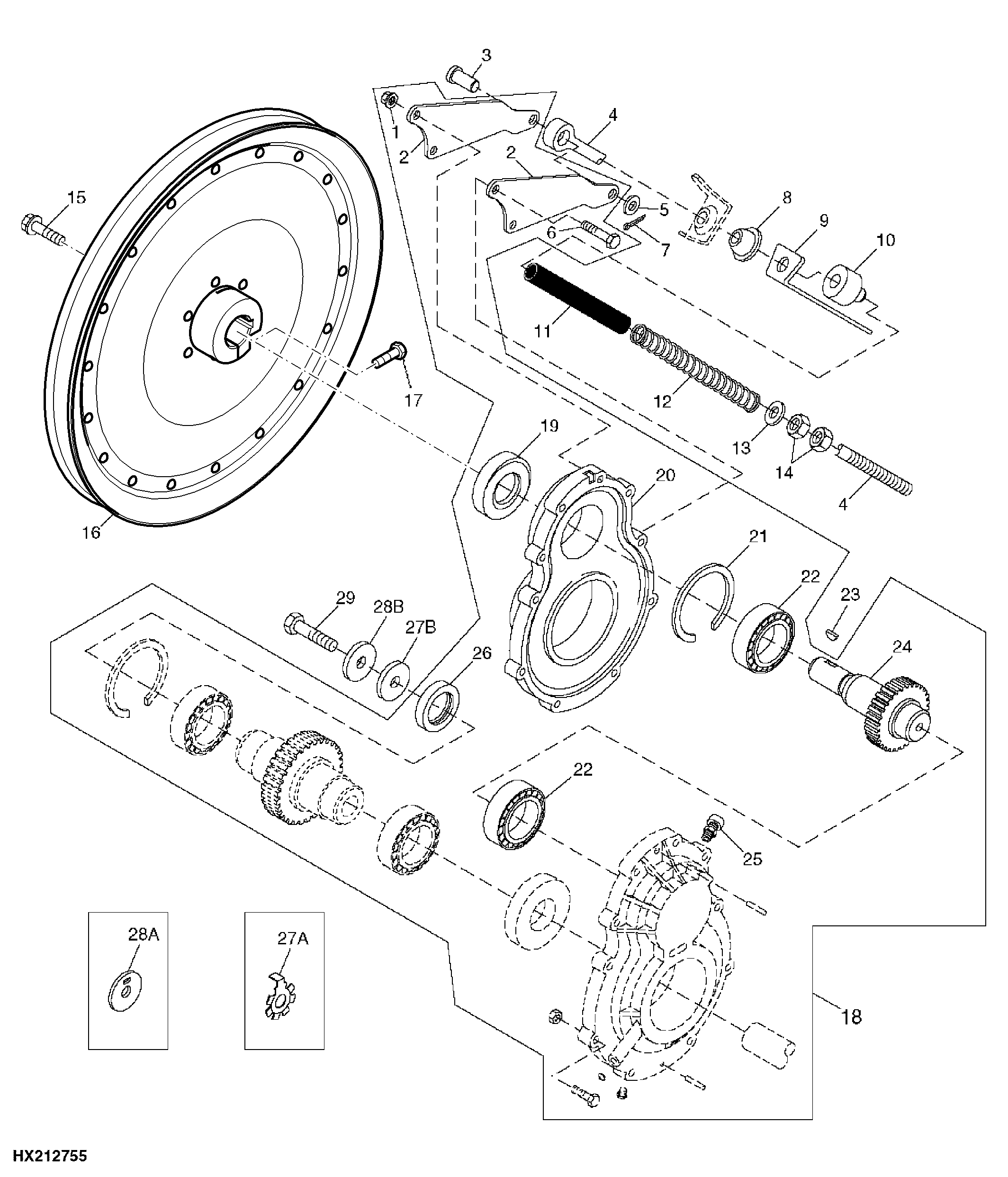

Straw Walker Drive, Gear case (1 of 2)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	10	Flange Nut	M8
2	H129312	2	Arm	-
3	45M7084	1	Pin Fastener	12 X 35 mm
4	H129311	1	Eyebolt	-
5	24M7047	1	Washer	13 X 24 X 2.500 mm
6	19M8317	2	Screw	M8 X 40
7	11M7015	1	Cotter Pin	3.200 X 25 mm
8	H129207	1	Pivot	-
9	H135512	1	Gauge	-
10	H135395	1	Spacer	-
11	TY22329	1	Bulk Hose	LGTH = 3048 mm, SUB FOR H134359, BULK HOSE
12	H86783	1	Compression Spring	-
13	24M7180	1	Washer	13 X 37 X 3 mm
14	14M7275	2	Nut	M12
15	19M7784	4	Screw	M10 X 20
16	AH202009	1	Pulley	SUB FOR AH122863
17	19M7798	1	Screw	M8 X 40
18	AH162469	1	Gear Case	SUB FOR AH134869 OR AH135572
19	AR90861	1	Seal	-
20	AH135573	1	Gear Case	Gearcase W/Two Matched Halves Only, INCLUDES (2) 34M7038, USE WITH AR90369, R26375, SUB FOR AH125653
21	R62192	1	Snap Ring	-
22	JD7686	2	Ball Bearing	-
23	26M4228	1	Shaft Key	8 X 28 mm
24	H114134	1	Pinion	-
25	U14273	1	Breather	-
26	AH111970	1	Seal	-
29	H135511	1	Screw	-
29	H155973	1	Screw	-
27A	H135622	1	Washer	-
27B	N134803	1	Washer	-
28A	H135623	1	Washer	-
28B	N134803	1	Washer	-

Straw Walker Drive, Gear case (1 of 2)

Нет текстового описания
