Straw Chopper Housing and Knifebank (650301 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH165937	1	Sheet	LH SUB FOR AH138156
2	19M7866	1	Screw	M8 X 20
3	19M7785	4	Screw	M10 X 25
4	11M7059	2	Cotter Pin	3.200 X 20 mm
5	14M7298	1	Flange Nut	M8
6	24H1341	2	Washer	17/32" X 15/16" X 0.060"
7	B28970	2	Spring	-
8	H136179	2	Pin	-
9	H149026	1	Support	RH
9	H149027	1	Support	LH
10	AH165936	1	Sheet	RH, SUB FOR AH138157
12	AH140128	1	Channel	-
13	H215004	35	Blade	SUB FOR H142141
14	14M7299	2	Flange Nut	M12
15	H146307	1	Shield	-
16	AH139790	1	Sheet	-
17	H149102	2	Safety Sign	Warning Chopper Position, SUB FOR H144288
18	H212845	2	Label	Chopper Position
18	H145858	1	Label	Chopper Position, French
19	AH139680	1	Support	LH
20	AH139679	1	Support	RH
22	H145779	2	Rail	-
23	AH143047	1	Sheet	-
24	AH149676	1	Knife	Fine Cut Chopper
24	AH158820	1	Channel	Fine Cut Chopper
25	H157041	1	Support	Fine Cut Chopper
26	H157103	7	Clip	-
27	19M7867	14	Screw	M8 X 25
28	03M7198	2	Bolt	M12 X 30
11A	H141135	1	Pin Fastener	-
11B	H149993	1	Pin	SUB FOR H141135
21A	11M7059	2	Cotter Pin	3.200 X 20 mm
21B	H114001	1	Quick Lock Pin	-

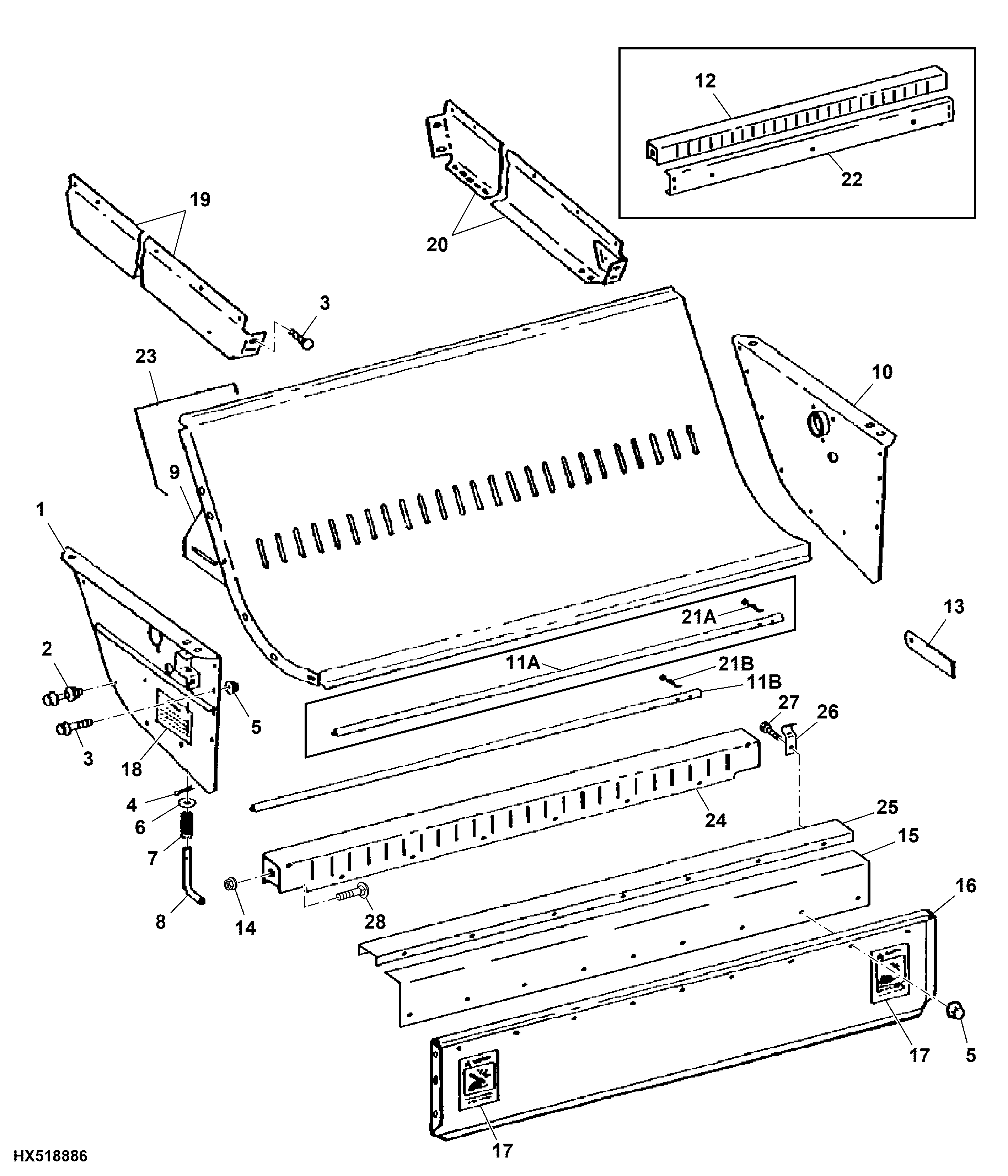

Straw Chopper Housing and Knifebank (650301 - )

Нет текстового описания
