Открытый узел

Reel Lift Lines And Hoses

Reel Lift Lines And Hoses

Reel Lift Lines And Hoses

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

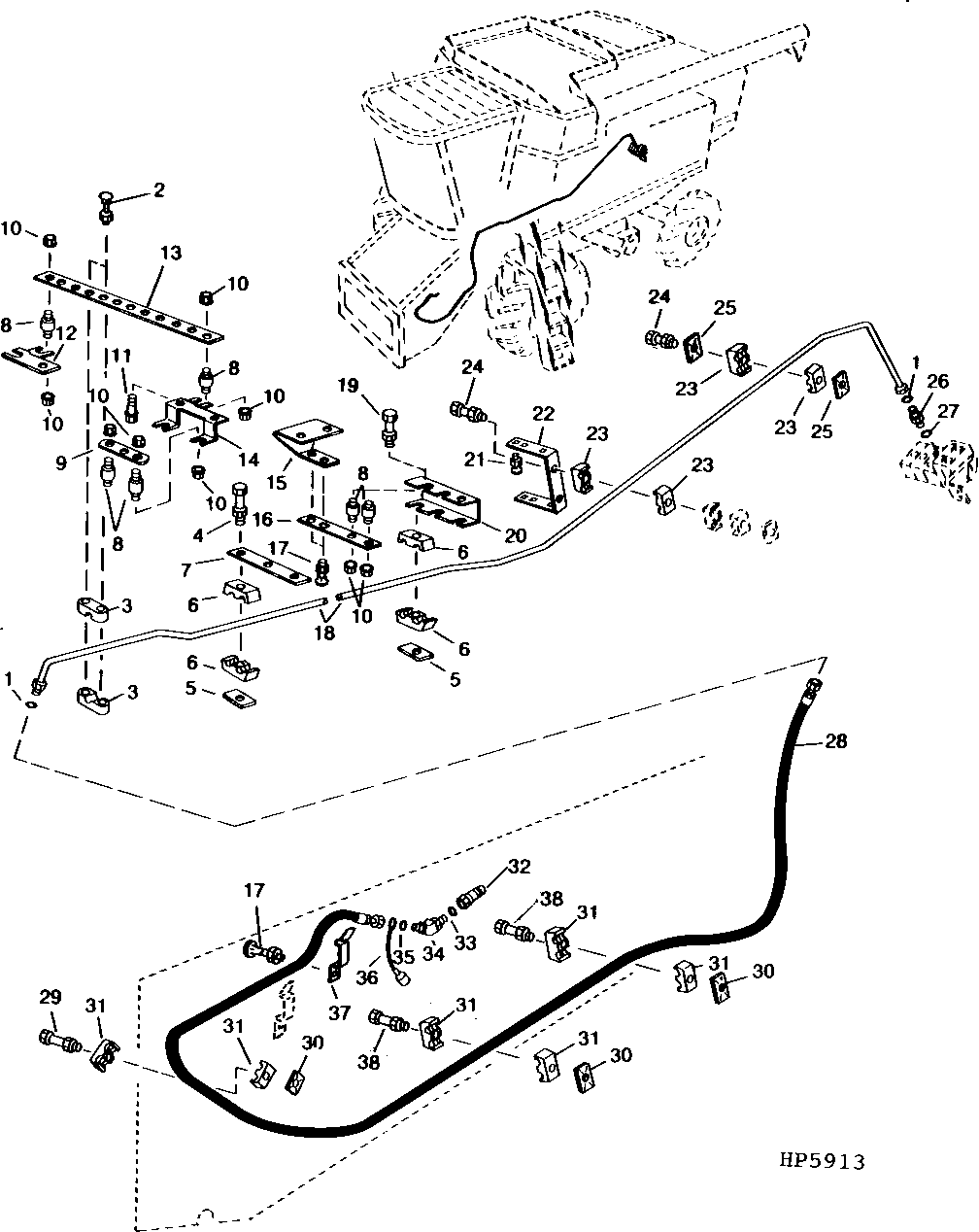

Reel Lift Lines And Hoses

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T77613	2	O-Ring	-
2	03M7188	2	Bolt	M8 X 40
2	14M7298	2	Flange Nut	M8
3	H116717	2	Clamp	-
4	19M7803	1	Screw	M8 X 70
4	14M7298	1	Flange Nut	M8
5	H121163	3	Strap	W/ Reel Fore/Aft Option
5	H121163	1	Strap	W/O Reel Fore/Aft Option
6	H128515	8	Clamp	W/ Reel Fore/Aft Option
6	H127589	4	Clamp	W/O Reel Fore/Aft Option
7	H131163	1	Strap	-
8	AH126657	6	Isolator	-
9	H134425	1	Strap	-
10	N10217	12	Lock Nut	-
11	37M7092	4	Screw	M8 X 16
12	H134427	1	Bracket	-
13	H134426	1	Strap	Round Holes
13	H140298	1	Strap	Square Holes
14	H134424	1	Bracket	-
15	H138411	1	Bracket	-
16	H134434	1	Support	-
17	03M7184	3	Bolt	M8 X 20
17	14M7298	3	Flange Nut	M8
18	AH135688	1	Oil Line	SUB FOR AH130895
19	03M7216	1	Bolt	M8 X 50
19	14M7298	1	Flange Nut	M8
20	H134428	1	Bracket	-
21	14M7396	4	Lock Nut	M8
21	19M7866	4	Screw	M8 X 20
22	H131115	1	Bracket	-
23	H109046	4	Clamp	-
24	19M7979	2	Screw	M8 X 55, W/O Reel Fore/Aft Option
24	14M7298	2	Flange Nut	M8
25	H121168	3	Plate	-
26	AH129233	1	Fitting	-
26	38H1160	1	Adapter Fitting	-
27	R26448	1	O-Ring	-
28	AH130557	1	Hydraulic Hose	LGTH = 3148 mm
29	14M7298	1	Flange Nut	M8
29	12M7032	1	Lock Washer	8.400 mm
29	19M8319	1	Screw	M8 X 50
30	H121168	3	Plate	-
31	H120847	6	Clamp	-
32	AR94522	1	Hydr. Quick Coupler Plug	-
33	R26375	1	O-Ring	-
34	38H1046	1	Elbow Fitting	-
35	T77857	1	O-Ring	-
36	A15898	1	Cap	-
37	H136336	1	Hose Clamp	-
38	19M7979	2	Screw	M8 X 55
38	14M7298	2	Flange Nut	M8
38	12M7032	2	Lock Washer	8.400 mm
