Reel Fore-And-Aft Hydraulic Lines and Hoses, Front

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H115533	4	Clamp	-
2	AH130556	1	Hydraulic Hose	LGTH = 2794 mm, Extend
3	03M7216	4	Bolt	M8 X 50
3	14M7298	4	Flange Nut	M8
4	T77814	1	O-Ring	-
5	AH126657	4	Isolator	-
6	N10217	8	Lock Nut	-
7	H134429	2	Strap	-
8	19M8317	2	Screw	M8 X 40
8	14M7298	2	Flange Nut	M8
9	H135618	2	Bracket	-
10	H116717	6	Clamp	-
11	H134558	1	Strap	-
12	37M7096	4	Screw	M8 X 35
13	AH135683	1	Oil Line	SUB FOR AH131313
14	AH132188	1	Hydraulic Hose	LGTH = 2640 mm, EXPORT ONLY - FRANCE
14	AH130555	1	Hydraulic Hose	LGTH = 3148 mm, Retract
15	19M8319	3	Screw	M8 X 50
15	14M7298	3	Flange Nut	M8
16	H121168	3	Plate	-
17	H120847	6	Clamp	-
18	AH116632	2	Hyd. Quick-Connect Coupler	-
19	R26448	2	O-Ring	-
20	38H1045	2	Elbow Fitting	-
21	AH124832	2	Cap	-
22	T77613	2	O-Ring	-
23	AH131303	1	Pan	-
24	19M7865	6	Screw	M8 X 16
24	14M7298	6	Flange Nut	M8
25	19M7784	2	Screw	M10 X 20
25	14M7296	2	Flange Nut	M10
26	AH96317	3	Clip	SUB FOR AH89486
27	12M7032	3	Lock Washer	8.400 mm

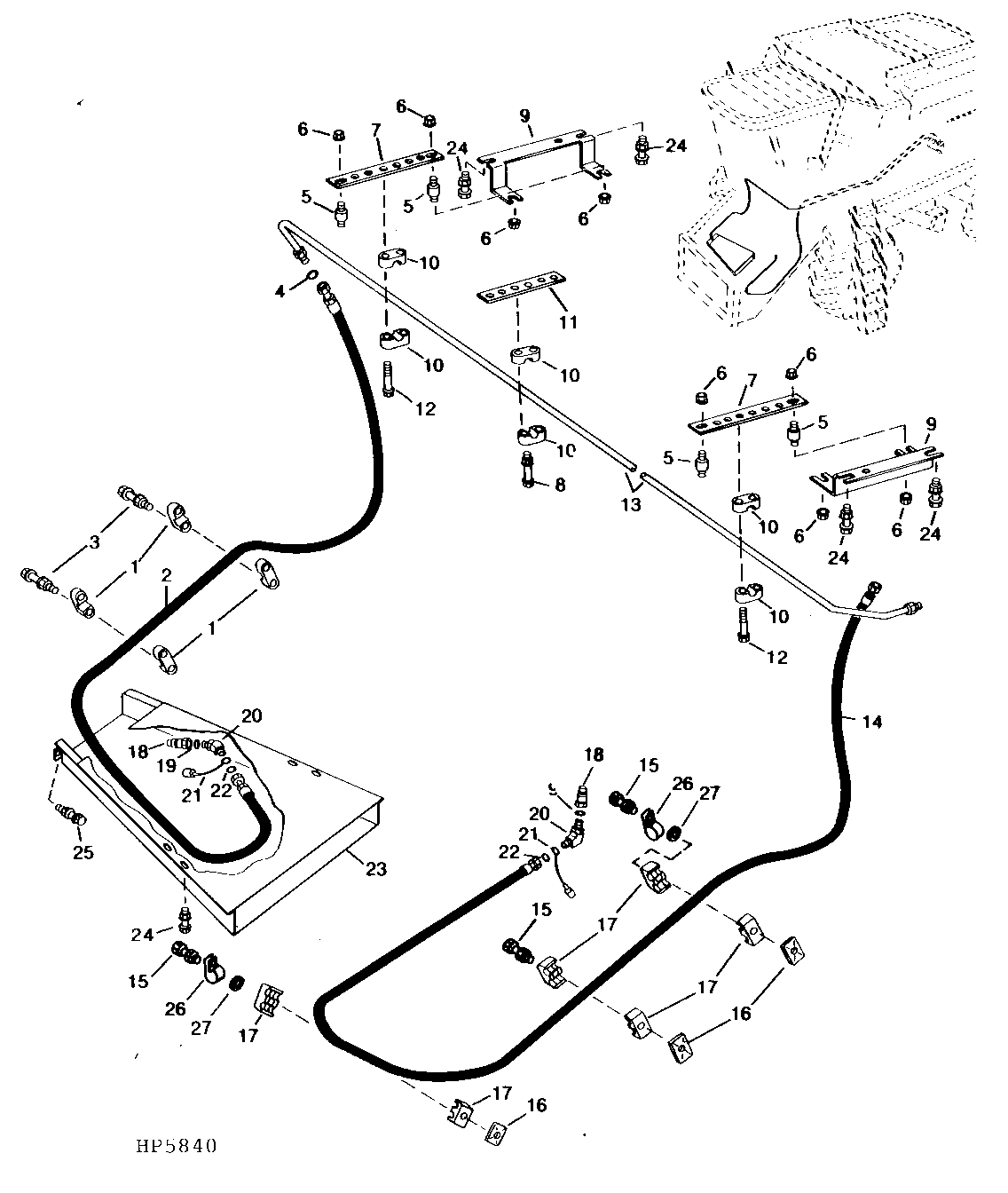

Reel Fore-And-Aft Hydraulic Lines and Hoses, Front
