Открытый узел

RASP BAR CONCAVE AND GRATE

RASP BAR CONCAVE AND GRATE

RASP BAR CONCAVE AND GRATE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

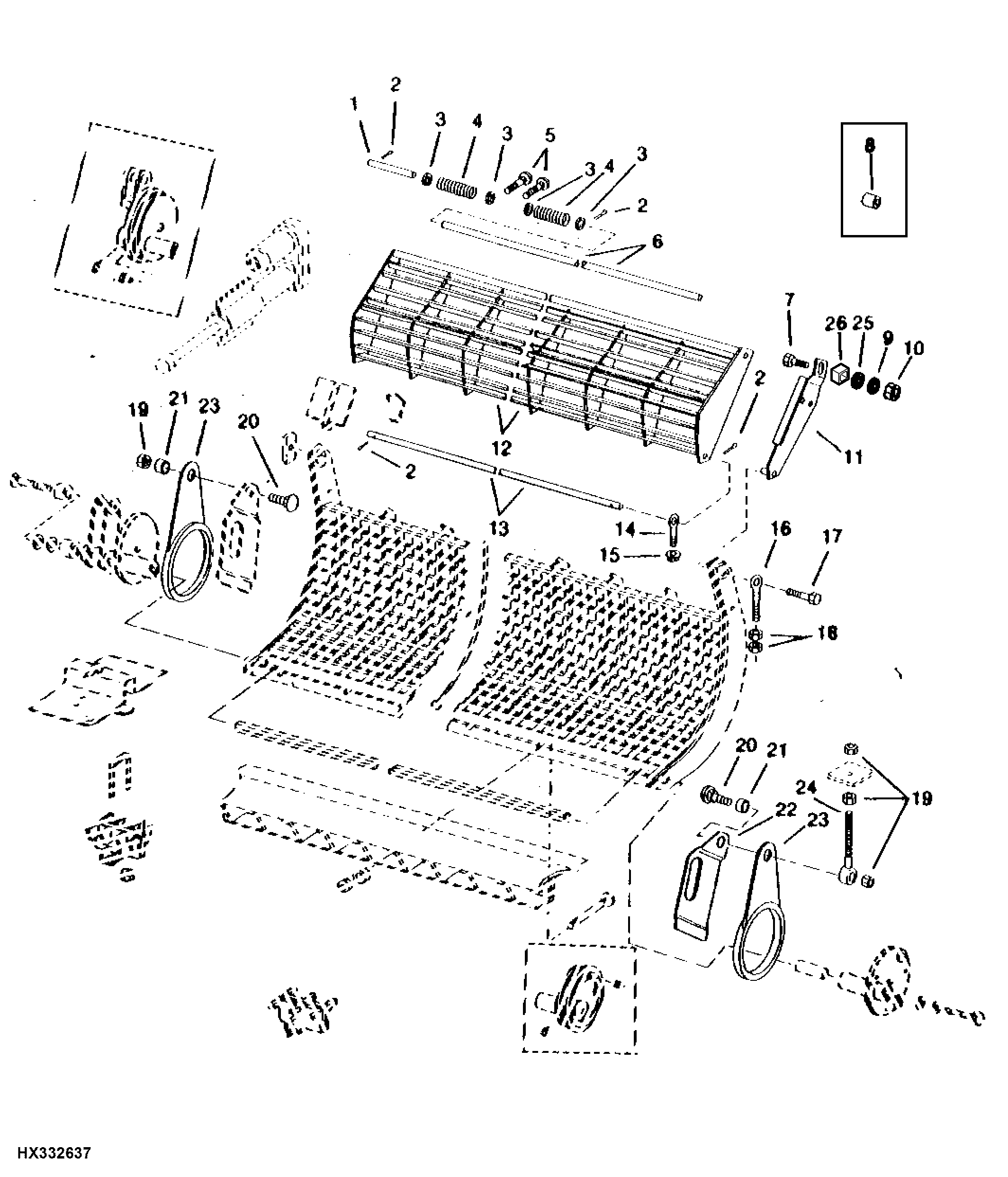

RASP BAR CONCAVE AND GRATE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H134230	1	Pin	-
2	11M7028	4	Cotter Pin	5 X 32 mm
2	11M7015	4	Cotter Pin	3.200 X 25 mm
3	24M7051	4	Washer	21 X 37 X 3 mm
4	H134232	2	Spring	-
5	03M7218	2	Bolt	M10 X 80
6	H134228	1	Pin	-
7	19M7813	1	Screw	M12 X 45
8	E70736	2	Bushing	-
9	12H301	2	Lock Washer	1/2"
10	14M7299	2	Flange Nut	M12
11	AH130231	1	Support	LH
11	AH130232	1	Support	RH
12	AH134916	1	Grate	SUB AH151120, H140802, H140804, (2) 19M7813 AND (2) 11M7015, SUB FOR AH130357
12	AH151120	1	Grate	SUB FOR AH135262
13	H131001	1	Pin	-
13	H140802	1	Pin	-
14	H144742	2	Eyebolt	SUB FOR H127006
15	14M7400	2	Lock Nut	M10
16	H143610	2	Eyebolt	SUB FOR H115179
17	19M7597	2	Cap Screw	M20 X 50
18	14M7276	4	Nut	M16
19	14M7300	4	Flange Nut	M20
20	H137203	2	Bolt	M20 X 65
21	H137204	2	Bushing	-
22	H131989	1	Cover	LH
23	H151484	2	Link	SUB FOR AH127986 OR H147484
24	H119642	1	Eyebolt	-
25	24H1226	1	Washer	1/2" X 1-1/4" X 0.083"
26	H140804	2	Beam	-
..	BH80021	1	Complete Goods/Ship. Bundle	SPIKE TOOTH TO RASPBAR CONVERSION
