Открытый узел

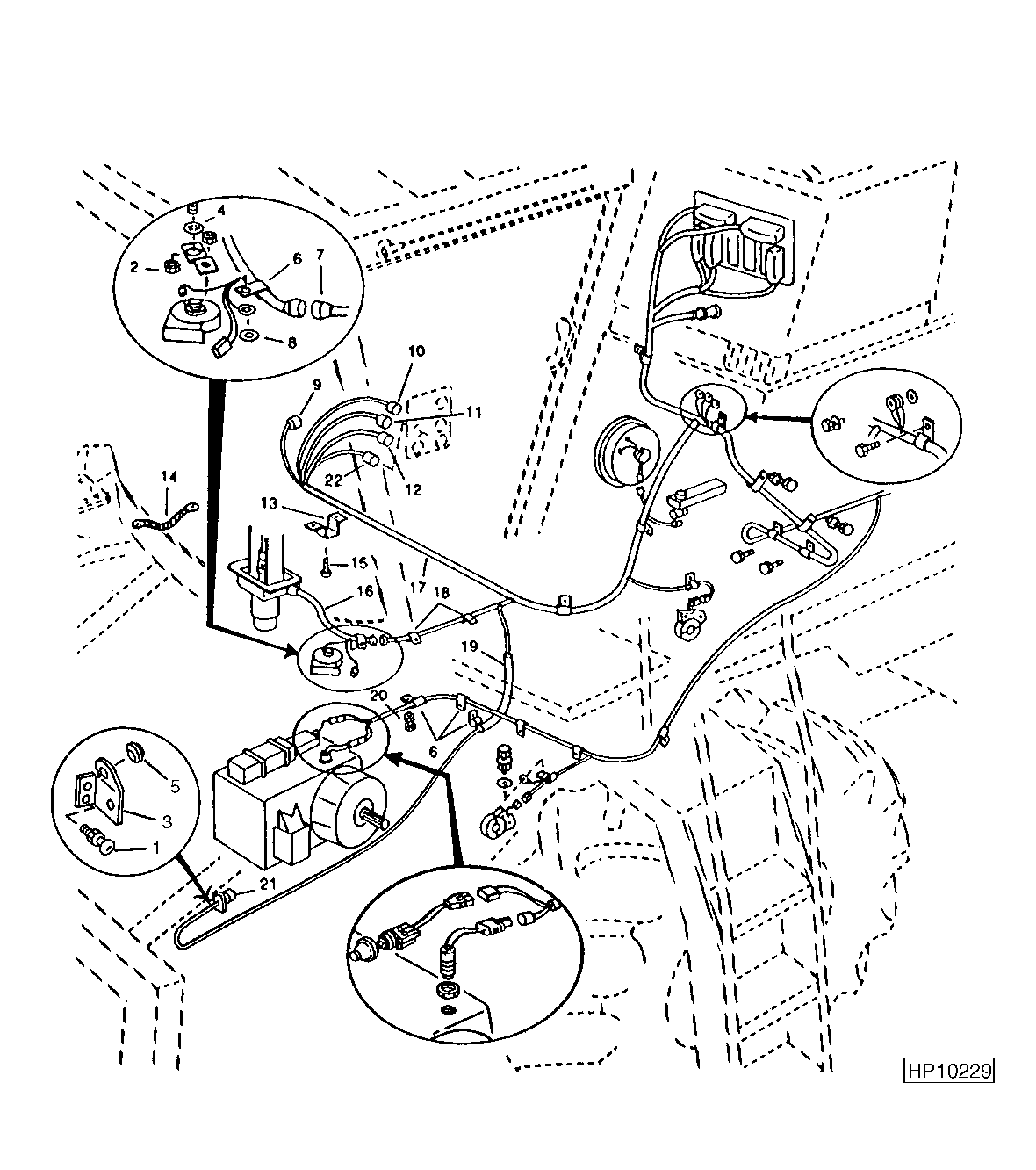

LH Main Wiring Harness, LH Front

LH Main Wiring Harness, LH Front

LH Main Wiring Harness, LH Front

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

LH Main Wiring Harness, LH Front

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	1	Flange Nut	M8
1	03M7183	1	Bolt	M8 X 16
2	14M7303	1	Flange Nut	M6
3	H134417	1	Bracket	-
4	PT2314	1	Washer	-
5	H146306	1	Plug	SUB FOR H130520
6	AH89557	8	Clip	-
7	H118426	1	Electrical Connector Assy	24 HOLES, FEMALE
7	R77465	1	Elec. Connector Terminal	-
8	24M7139	1	Washer	6.400 X 18 X 1.600 mm
9	H140664	1	Electrical Connector Assy	16 Pin, RH MAIN
9	H141325	1	Elec.Connect Locking Device	-
9	AN152467	1	Elec. Connector Accessory	-
10	R77463	1	Elec. Connector Terminal	CAB MAIN
10	R77465	1	Elec. Connector Terminal	-
11	R77457	1	Elec. Connector Terminal	ARMREST
11	AE44930	1	Elec. Connector Accessory	-
11	R77463	1	Elec. Connector Terminal	-
12	AH135787	1	Elec. Connector Terminal	-
12	AE44927	1	Electrical Connector Assy	-
12	57M8546	1	Elec. Connector Terminal	-
12	57M8329	1	Electrical Connector Assy	-
12	H141325	1	Elec.Connect Locking Device	-
13	H131574	1	Retainer	-
14	AH125010	1	Ground Cable	-
15	19M7865	2	Screw	M8 X 16
16	AH134296	1	Wiring Harness	SUB FOR AH128401 OR AH134225
16	AH134234	1	Wiring Harness	EXPORT ONLY, SUB FOR AH128429
16	AH153915	1	Wiring Harness	GRAIN - FRENCH ONLY, STEERING COLUMN, (SUB FOR AH134234)
17	AH148911	1	Wiring Harness	EXPORT
17	AH145025	1	Wiring Harness	EXPORT, SUB FOR AH134279 OR AH143902
17	AH134233	1	Wiring Harness	EXPORT, SUB FOR AH128432
17	AH151770	1	Wiring Harness	WITH GREENSTAR
17	AH152443	1	Wiring Harness	W/O GREENSTAR, SUB FOR AH143900 OR AH145022
17	AH134295	1	Wiring Harness	ORDER AH152443; SUB FOR AH134278
17	AH134229	1	Wiring Harness	ALSO ORDER RE12363, SUB FOR AH128406 OR AH134224
18	AH96317	2	Clip	-
19	H132800	1	Hose	LGTH = 600 mm, SLEEVE FOR PROTECTION
20	03M7221	1	Bolt	M6 X 16
20	14M7303	1	Flange Nut	M6
21	AH135787	1	Elec. Connector Terminal	16 Pin Connector
21	AE44927	1	Electrical Connector Assy	-
21	57M7546	1	Elec. Connector Terminal	-
21	57M8329	1	Electrical Connector Assy	-
21	H141325	1	Elec.Connect Locking Device	-
22	H141325	1	Elec.Connect Locking Device	16 Pin Connector
