HYDROSTATIC DRIVE OIL LINES AND HOSES, UPPER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H133659	1	Bracket	-
2	H111730	2	Clamp	-
3	H112567	1	Plate	-
4	19M7979	1	Screw	M8 X 55
4	14M7298	1	Flange Nut	M8
5	H122182	4	Flange Fitting	-
6	19H3465	8	Cap Screw	7/16" X 3"
6	T105740	16	Washer	-
6	14H1047	8	Nut	7/16"
7	T77858	2	O-Ring	-
8	T78313	2	O-Ring	-
9	H114901	2	Plate	-
10	H150223	4	Hose Clamp	-
11	19M7913	4	Screw	M8 X 90
12	14M7298	2	Flange Nut	M8
13	19M7865	2	Screw	M8 X 16
14	AH127881	1	Oil Line	Upper Case Drain
15	AH142758	2	Hydraulic Hose	LGTH = 3875 mm
16	03M7184	4	Bolt	M8 X 20
16	14M7396	4	Lock Nut	M8
17	H150091	1	Bracket	SUB FOR H148717
18	19M8039	1	Screw	M8 X 80
19	14M7298	1	Flange Nut	M8
20	H150222	2	Hose Clamp	-

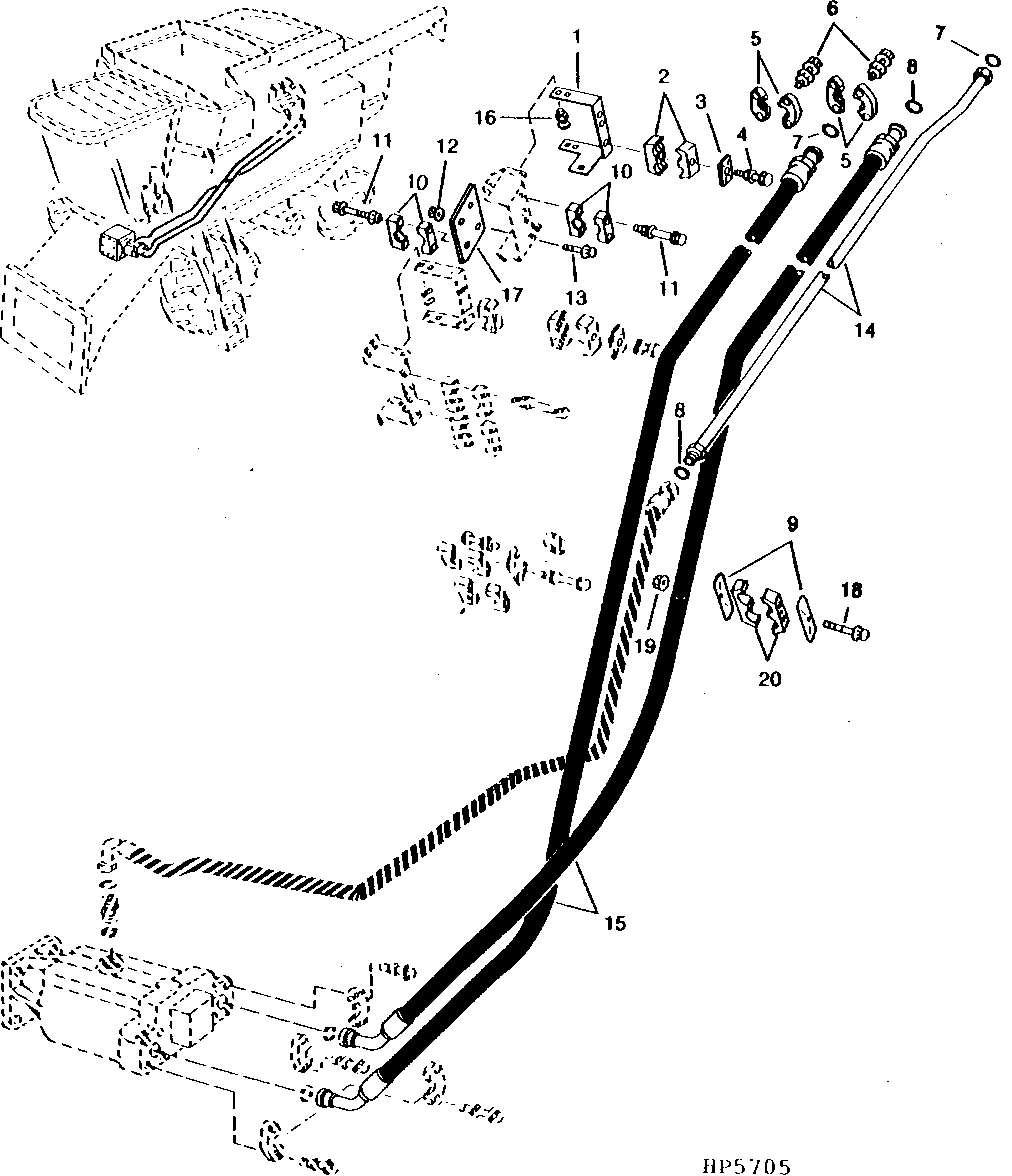

HYDROSTATIC DRIVE OIL LINES AND HOSES, UPPER
