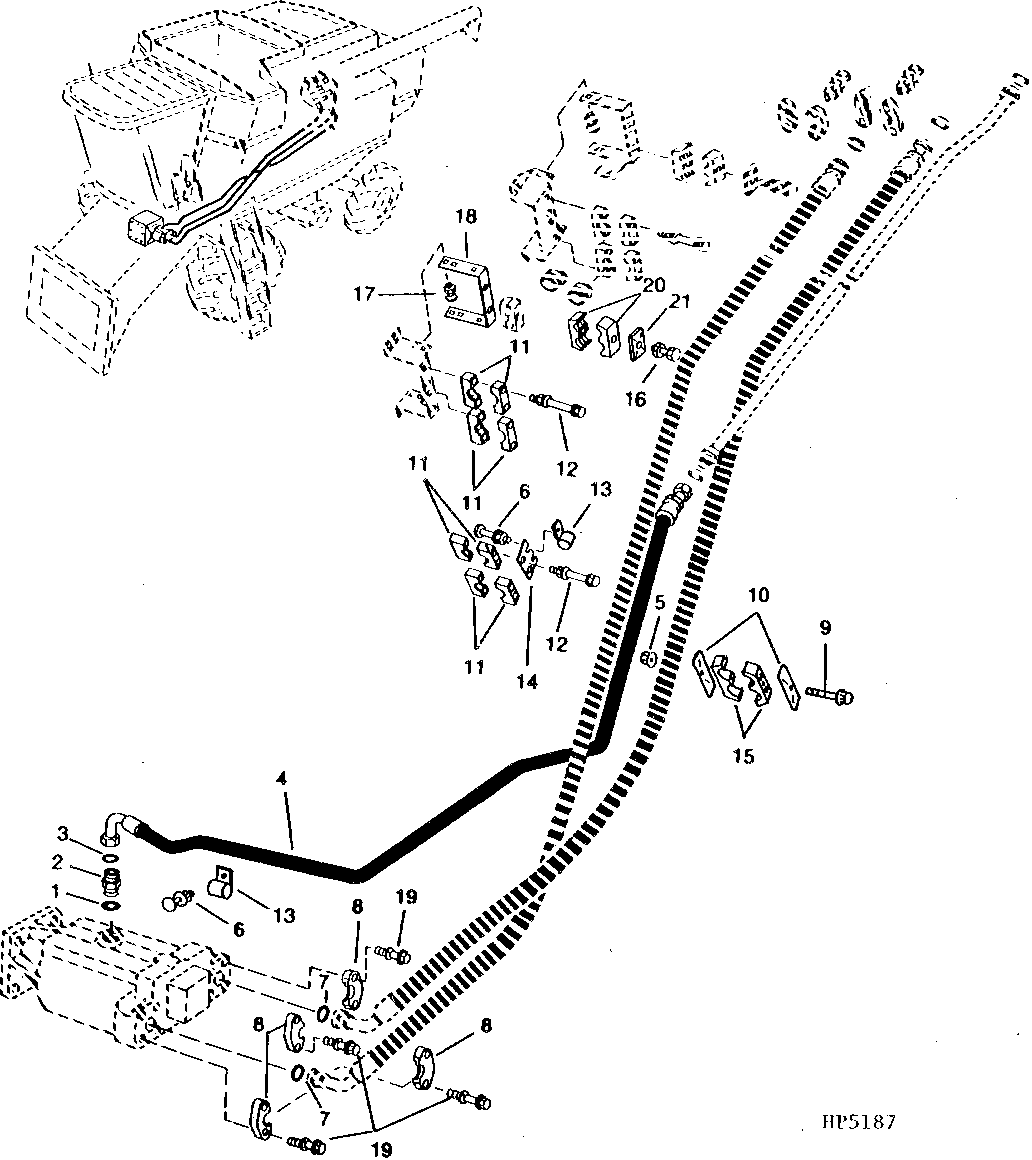

Hydrostatic Drive Oil Lines and Hoses, Lower

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U12547	1	O-Ring	-
2	38H1163	1	Adapter Fitting	-
3	T77858	1	O-Ring	-
4	AH142611	1	Hydraulic Hose	LGTH = 1924 mm
5	14M7298	2	Flange Nut	M8
6	03M7184	2	Bolt	M8 X 20
6	14M7298	2	Flange Nut	M8
7	T78313	2	O-Ring	-
8	H122182	4	Flange Fitting	-
9	19M8039	1	Screw	M8 X 80
10	H114901	2	Plate	-
11	H150223	8	Hose Clamp	-
12	14M7396	8	Lock Nut	M8
12	19M7913	8	Screw	M8 X 90
13	T72393	3	Clamp	-
14	H131155	1	Bracket	-
15	H150222	2	Hose Clamp	-
16	19M7913	1	Screw	M8 X 90
16	14M7298	1	Flange Nut	M8
17	03M7184	8	Bolt	M8 X 20
17	14M7396	8	Lock Nut	M8
18	H131115	1	Bracket	-
19	19H1740	8	Cap Screw	7/16" X 1-3/4"
19	12H293	8	Lock Washer	7/16"
20	H114897	2	Clamp	-
21	H112567	1	Plate	-

Hydrostatic Drive Oil Lines and Hoses, Lower

Нет текстового описания
