Hydrostatic Drive Oil Lines and Hoses, Lower ( - 655300)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U12547	1	O-Ring	-
2	38H1163	1	Adapter Fitting	-
3	T77858	4	O-Ring	-
4	AH128997	1	Hydraulic Hose	CASE DRAIN
5	H114876	2	Clamp	-
6	03M7216	2	Bolt	M8 X 50
6	14M7298	2	Flange Nut	M8
7	T78313	6	O-Ring	-
8	H122182	8	Flange Fitting	-
9	19H3465	8	Cap Screw	7/16" X 3"
9	T105740	16	Washer	-
9	14H1047	8	Nut	7/16"
10	H126582	6	Isolator	RUBBER- NOT REQ WITH H140180
11	H140180	12	Clamp	SUB FOR H131154
12	14M7396	12	Lock Nut	M8
12	19M8039	12	Screw	M8 X 80
13	H114876	2	Clamp	-
14	H131155	1	Bracket	-
15	03M7216	2	Bolt	M8 X 50
15	14M7298	2	Flange Nut	M8
16	AH135029	1	Oil Line	CASE DRAIN
17	03M7184	8	Bolt	M8 X 20
17	14M7396	8	Lock Nut	M8
18	H131115	1	Bracket	-
19	19H1740	8	Cap Screw	7/16" X 1-3/4"
19	12H293	8	Lock Washer	7/16"
20	H114897	2	Clamp	-
21	H112567	1	Plate	-
22	19M7913	1	Screw	M8 X 90
22	14M7298	1	Flange Nut	M8

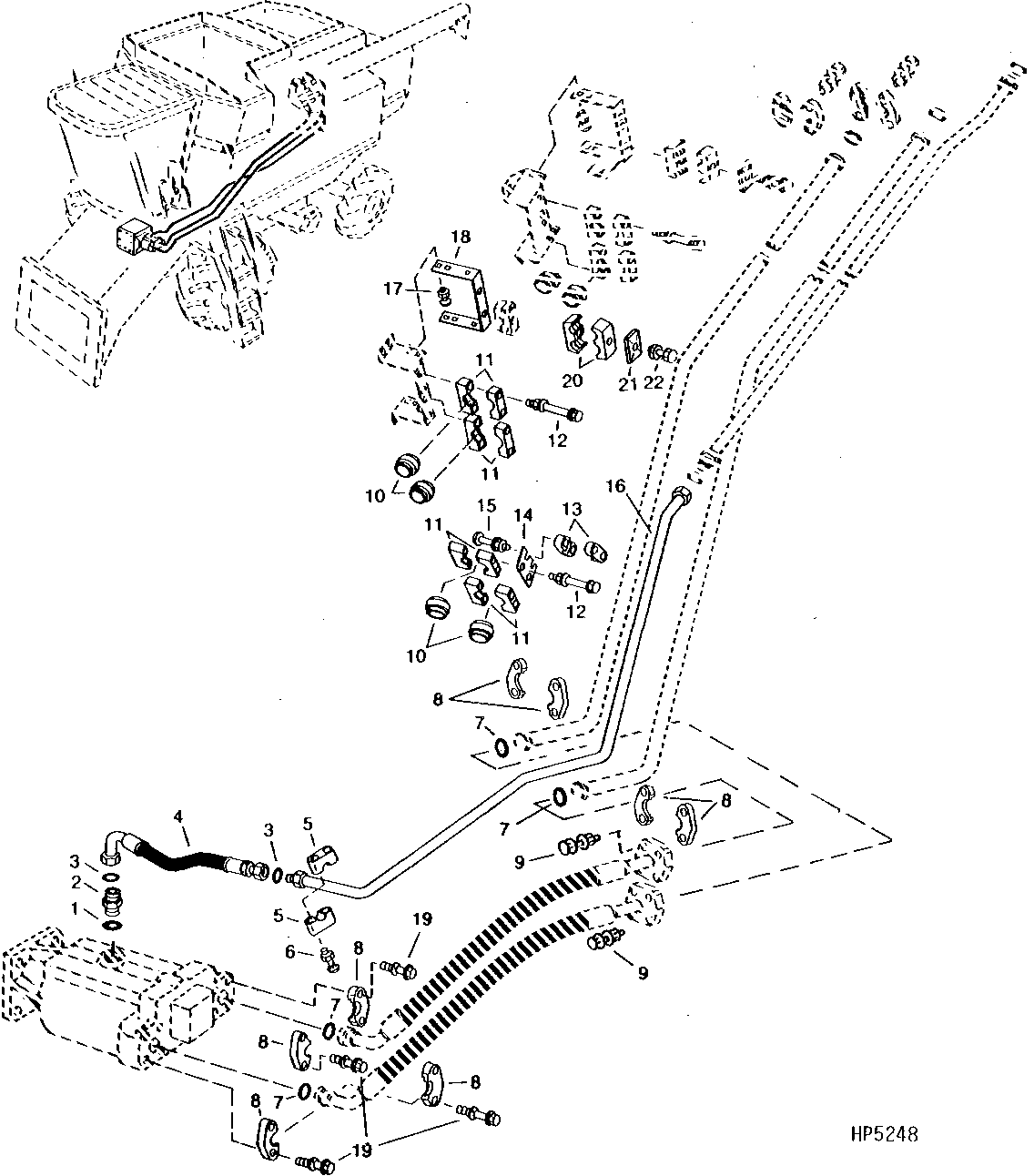

Hydrostatic Drive Oil Lines and Hoses, Lower ( - 655300)
