Открытый узел

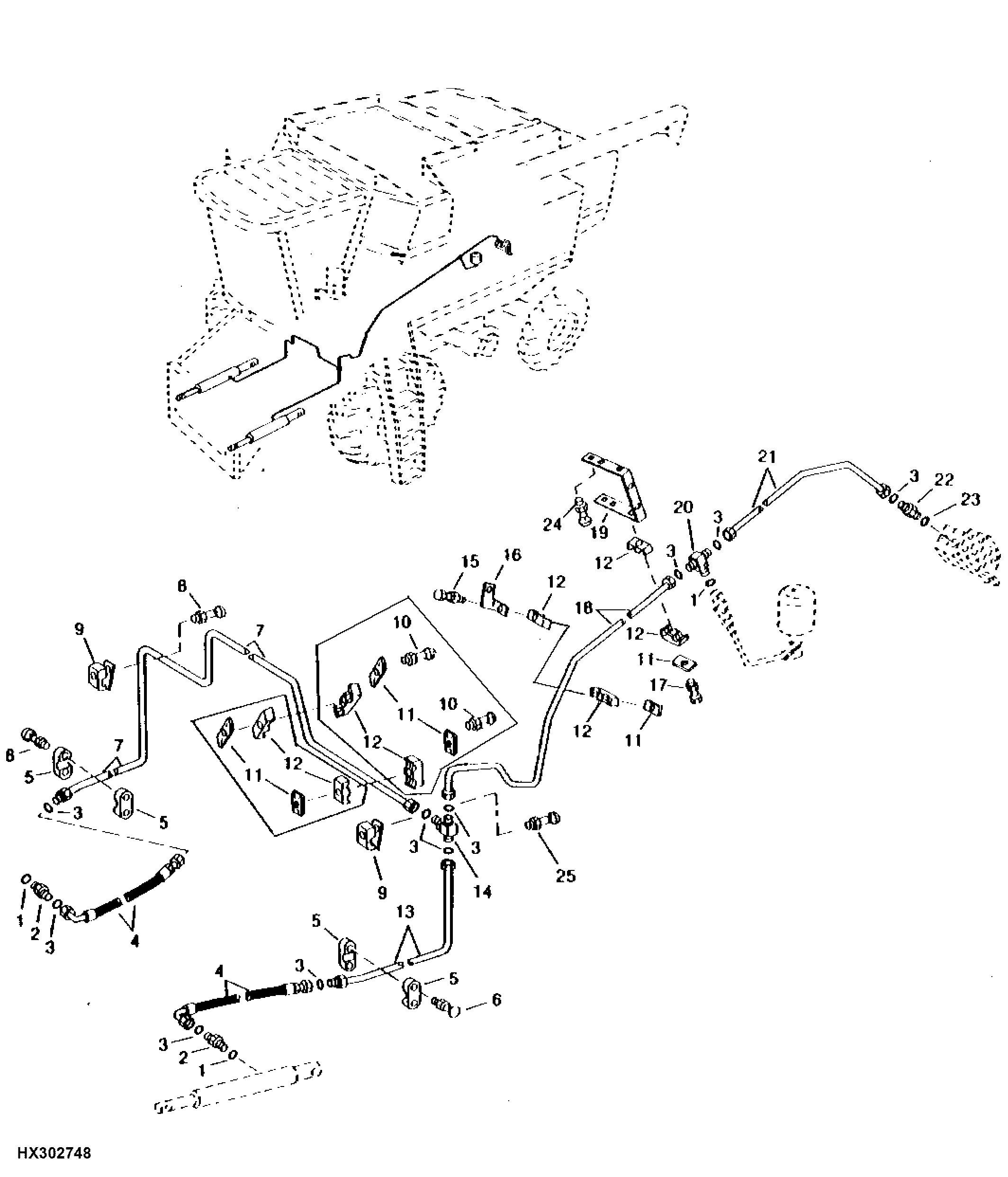

Header Lift Hydraulic Lines And Hoses

Header Lift Hydraulic Lines And Hoses

Header Lift Hydraulic Lines And Hoses

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Header Lift Hydraulic Lines And Hoses

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26375	3	O-Ring	-
2	38H1161	2	Adapter Fitting	-
3	T77857	10	O-Ring	-
4	AH121605	2	Hydraulic Hose	LGTH = 515 mm
5	H117937	4	Clamp	-
6	03M7189	4	Bolt	M8 X 45
6	14M7298	4	Flange Nut	M8
7	AH131748	1	Oil Line	-
8	03M7280	2	Bolt	M6 X 45
8	14M7303	2	Flange Nut	M6
9	H116706	1	Clamp	-
10	03M7216	2	Bolt	M8 X 50
10	14M7298	2	Flange Nut	M8
11	H121168	4	Plate	-
12	H108291	1	Clamp	-
12	H135156	2	Clamp	-
13	AH130113	1	Oil Line	-
14	38H1206	1	Tee Fitting	-
15	19M8317	1	Screw	M8 X 40
15	14M7298	1	Flange Nut	M8
16	H135974	1	Bracket	-
17	19M8318	1	Screw	M8 X 45
17	14M7298	1	Flange Nut	M8
18	AH131576	1	Oil Line	-
19	H131115	1	Bracket	-
20	38H1017	1	Tee Fitting	-
21	AH128753	1	Oil Line	-
22	38H1173	1	Adapter Fitting	-
23	R26448	1	O-Ring	-
24	03M7184	4	Bolt	M8 X 20
24	14M7396	4	Lock Nut	M8
25	19M8321	2	Screw	M6 X 45
25	14M7303	2	Flange Nut	M6
