FINAL DRIVE PINION SHAFT, INNER HOUSING, GEARS AND BEARINGS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H166201	1	Sleeve	-
1	H134531	1	Sleeve	-
2	H133231	2	Splined Coupling	-
3	H131754	2	Pin	-
4	H133229	3	Snap Ring	-
5	H136028	1	Drive Shaft	RH 12-ROW
5	H136029	1	Drive Shaft	LH 12-ROW
6	H93674	1	Pinion Shaft	-
7	JD7222	2	Bearing Cone	-
8	JD7294	1	Bearing Cup	-
9	P45313	1	Snap Ring	-
10	U12331	1	O-Ring	-
11	H93675	1	Cap	-
12	19M7786	4	Screw	M10 X 30
13	H93676	1	Bearing Housing W/O Bearing	-
14	AH81622	1	Seal	-
15	H75715	1	Shim	TK = 0.020 mm, (SUB AH138565) STEEL
15	H75713	1	Shim	TK = 0.005 mm, (SUB AH138565) PLASTIC
15	H75714	1	Shim	TK = 0.010 mm, (SUB AH138565) STEEL
16	JD8285	1	Bearing Cup	-
17	H125305	1	Housing	LH
17	H125306	1	Housing	RH
18	H121932	1	Pinion	Z=21
19	H204931	1	Fitting	(SUB FOR H154722 OR P46369)
20	H76441	1	Cap	(SUB FOR H154721)
21	P48703	1	Snap Ring	-
22	H93681	1	Key	-
23	H103538	1	Nut	-
24	JD9091	1	Bearing Cone	-
25	JD9146	1	Bearing Cup	-
26	15H237	2	Pipe Plug	1/2"
27	R54380	2	Dowel Pin	-
28	JD9132	1	Bearing Cup	-
29	JD9075	1	Bearing Cone	-
30	H158946	1	Gear	Z=61, (SUB FOR AH126532)
31	H129715	1	Pinion	-
32	H134444	1	Sleeve	-

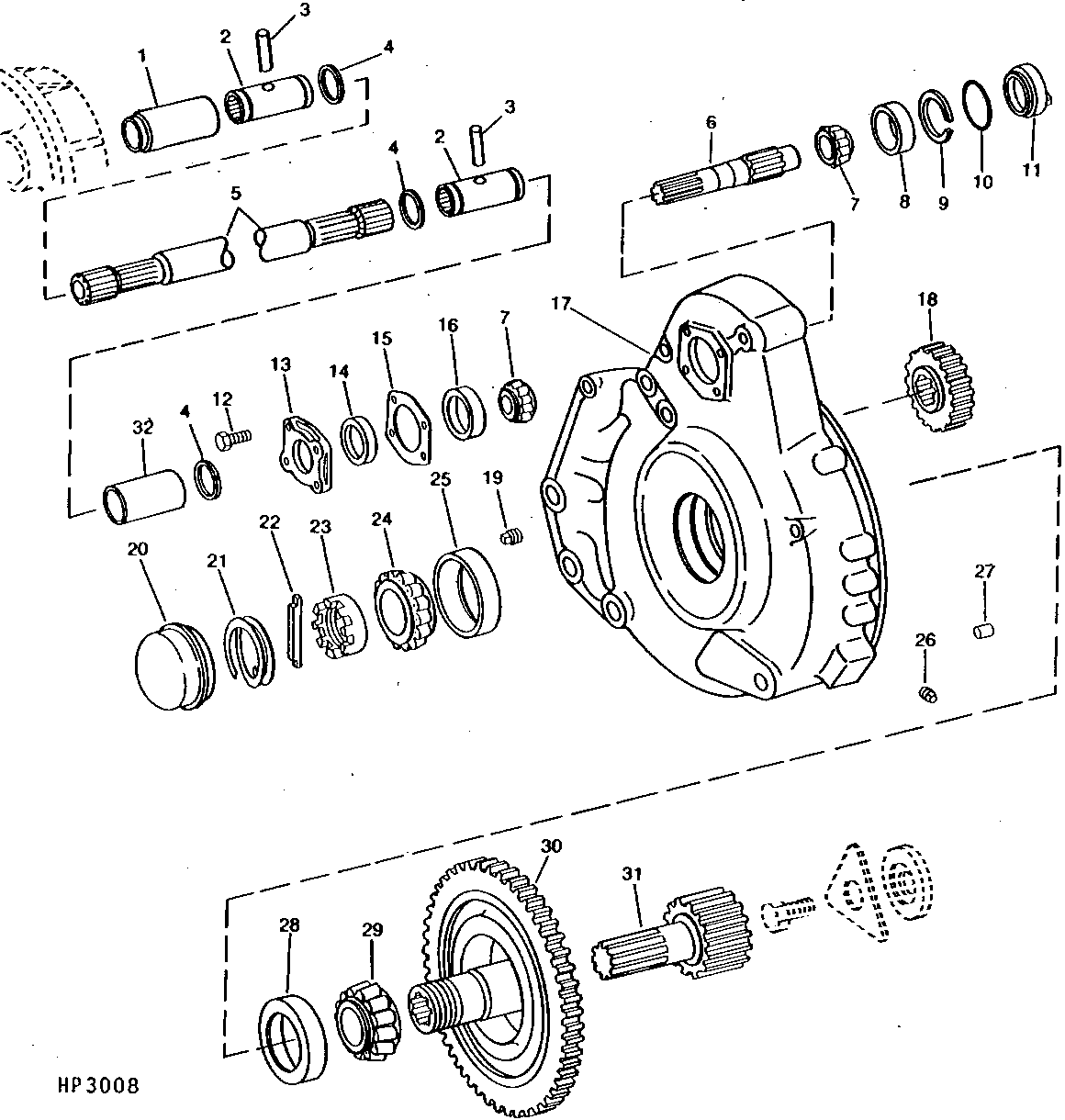

FINAL DRIVE PINION SHAFT, INNER HOUSING, GEARS AND BEARINGS
