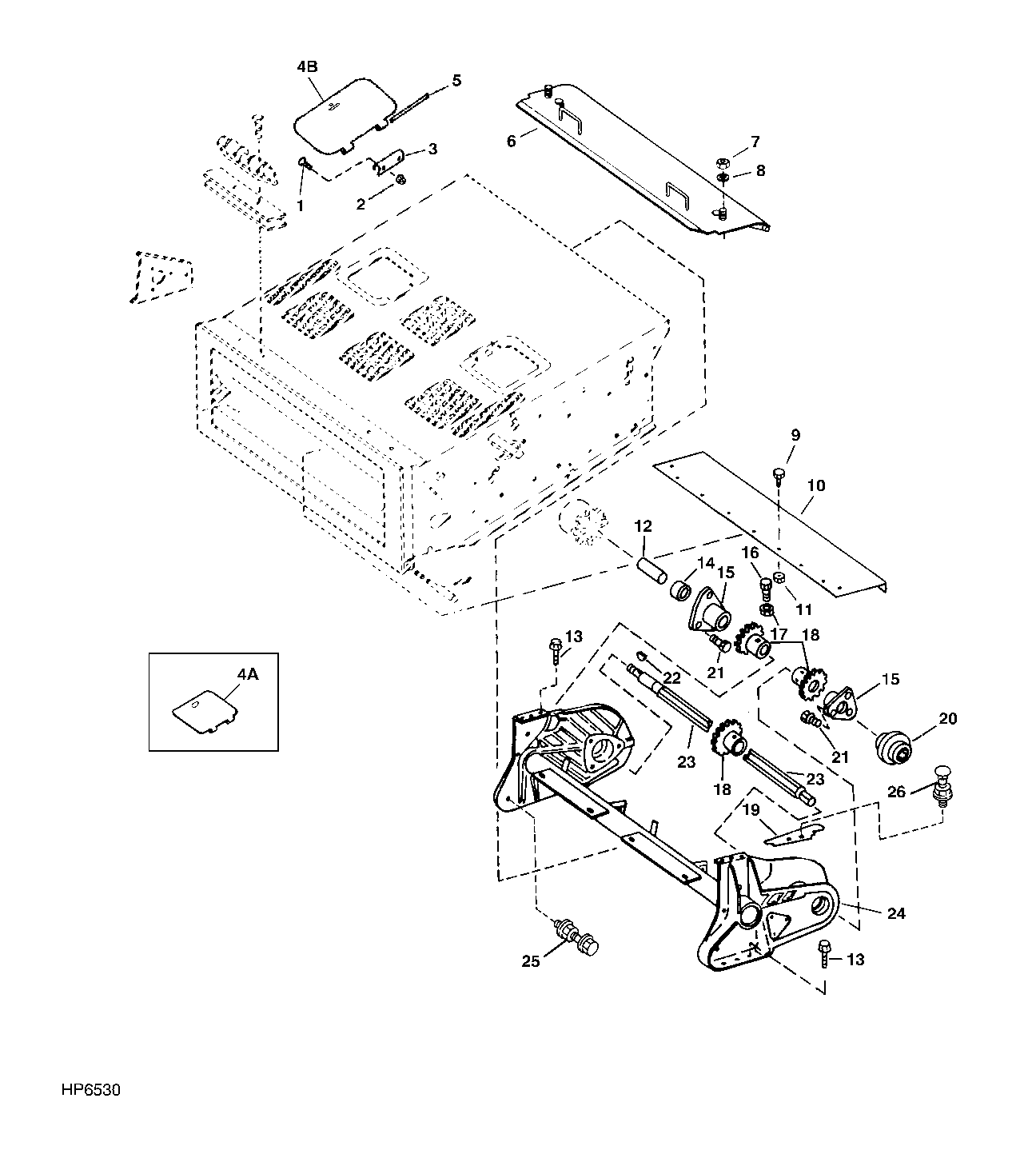

FEEDER HOUSE UPPER SHAFT (645301 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7183	4	Bolt	M8 X 16
2	14M7298	4	Flange Nut	M8
3	H133989	2	Hinge	-
5	H76083	2	Pin	CUT TO LENGTH, (SUB FOR H75985)
6	AH126416	1	Door	-
7	14M7401	2	Lock Nut	M12
8	24M7047	2	Washer	13 X 24 X 2.500 mm
9	03M7184	7	Bolt	M8 X 20
10	H144051	1	Wear Plate	-
11	14M7298	7	Flange Nut	M8
12	H143354	1	Spacer	-
13	19M7597	12	Cap Screw	M20 X 50
13	24M7242	1	Washer	21.400 X 42 X 5 mm
14	JD10020	1	Ball Bearing	-
15	H147593	2	Housing	(SUB FOR H143351)
16	H118776	8	Set Screw	-
17	14H732	8	Nut	3/8"
18	H118583	4	Chain Sprocket	Z = 10
19	H133508	4	Bracket	-
19	H147482	2	Bracket	-
19	H147482	2	Bracket	(SUB FOR H149883)
20	JD9373	1	Ball Bearing	-
21	19M7789	6	Screw	M12 X 30
22	26H103	1	Shaft Key	1/4" X 2-1/8", 1/4" X 1-3/8"
23	H151567	1	Shaft	(SUB FOR H143352)
24	AH130869	1	Tube	FIXED SPEED, (SUB AH141398,(4) H118583, (8) H118776, (8) 14H732, JD10020, JD9373, (2) H147593, (6) 19M7788, (3) H145463, H143354)
24	AH132829	1	Tube	VARIABLE SPEED, (SUB AH141398,(4) H118583, (8) H118776, (8) 14H732, JD10020, JD9373, (2) H147593, (6) 19M7788, (3) H145463, H143354)
24	AH141398	1	Tube	ORDER AH167125
24	AH167125	1	Pivot	-
25	14M7296	6	Flange Nut	M10
25	19M7785	6	Screw	M10 X 25
26	03M7191	4	Bolt	M10 X 25
26	14M7296	4	Flange Nut	M10
4A	H133990	2	Door	-
4B	H152062	2	Door	-

FEEDER HOUSE UPPER SHAFT (645301 - )

Нет текстового описания
