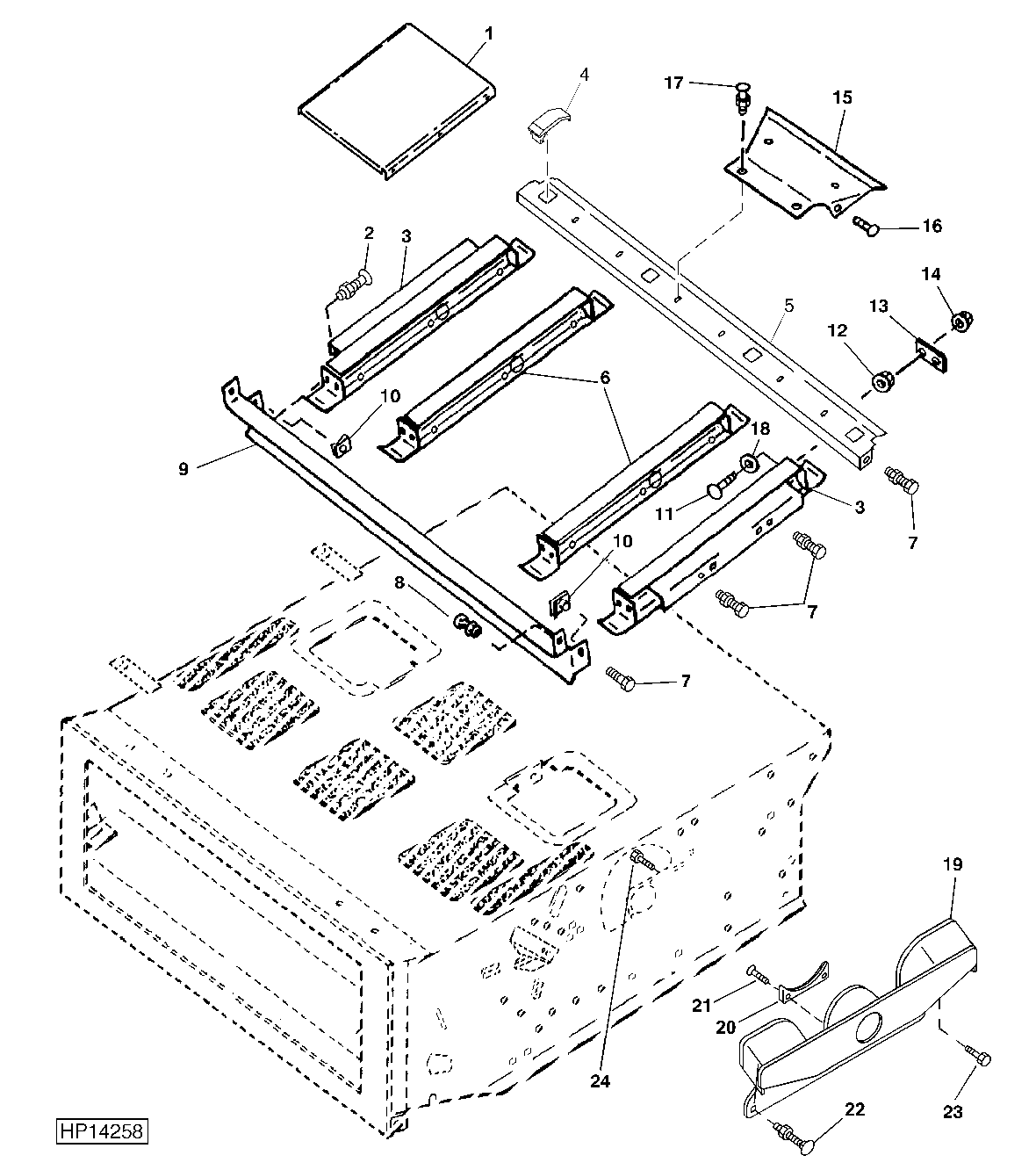

Feeder House Return Floor (642301 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H143375	2	Floor	-
2	03M7190	8	Bolt	M10 X 20
2	14M7296	8	Flange Nut	M10
3	AH139243	2	Runner	OUTSIDE RUNNER
4	H145462	3	Angle	(USE WITH AH139422)
4	H148187	4	Strip	(USE WITH AH141860)
5	AH141860	1	Support	(SUB FOR AH139422)
6	AH157942	2	Runner	INSIDE RUNNER, (SUB FOR AH139242)
7	19M7785	1	Screw	M10 X 25
7	14M7296	1	Flange Nut	M10
8	03M7191	2	Bolt	M10 X 25
8	14M7296	2	Flange Nut	M10
9	H143357	1	Channel	-
10	H146457	2	Nut	-
11	03M7194	8	Bolt	M10 X 40
12	14M7296	8	Flange Nut	M10
13	H150458	1	Strap	-
14	14M7400	8	Lock Nut	M10
15	H145463	3	Stripper	-
16	19M7785	6	Screw	M10 X 25
17	03M7191	6	Bolt	M10 X 25
17	14M7296	6	Flange Nut	M10
18	24M7028	8	Washer	10.500 X 20 X 2 mm
19	H168278	2	Scoop	(SUB FOR AH159053 OR AH159054)
20	H164391	2	Stripper	-
21	H165318	2	Screw	-
22	03M7197	4	Bolt	M12 X 25
23	03M7198	2	Bolt	M12 X 30
24	H165317	4	Screw	-

Feeder House Return Floor (642301 - )
