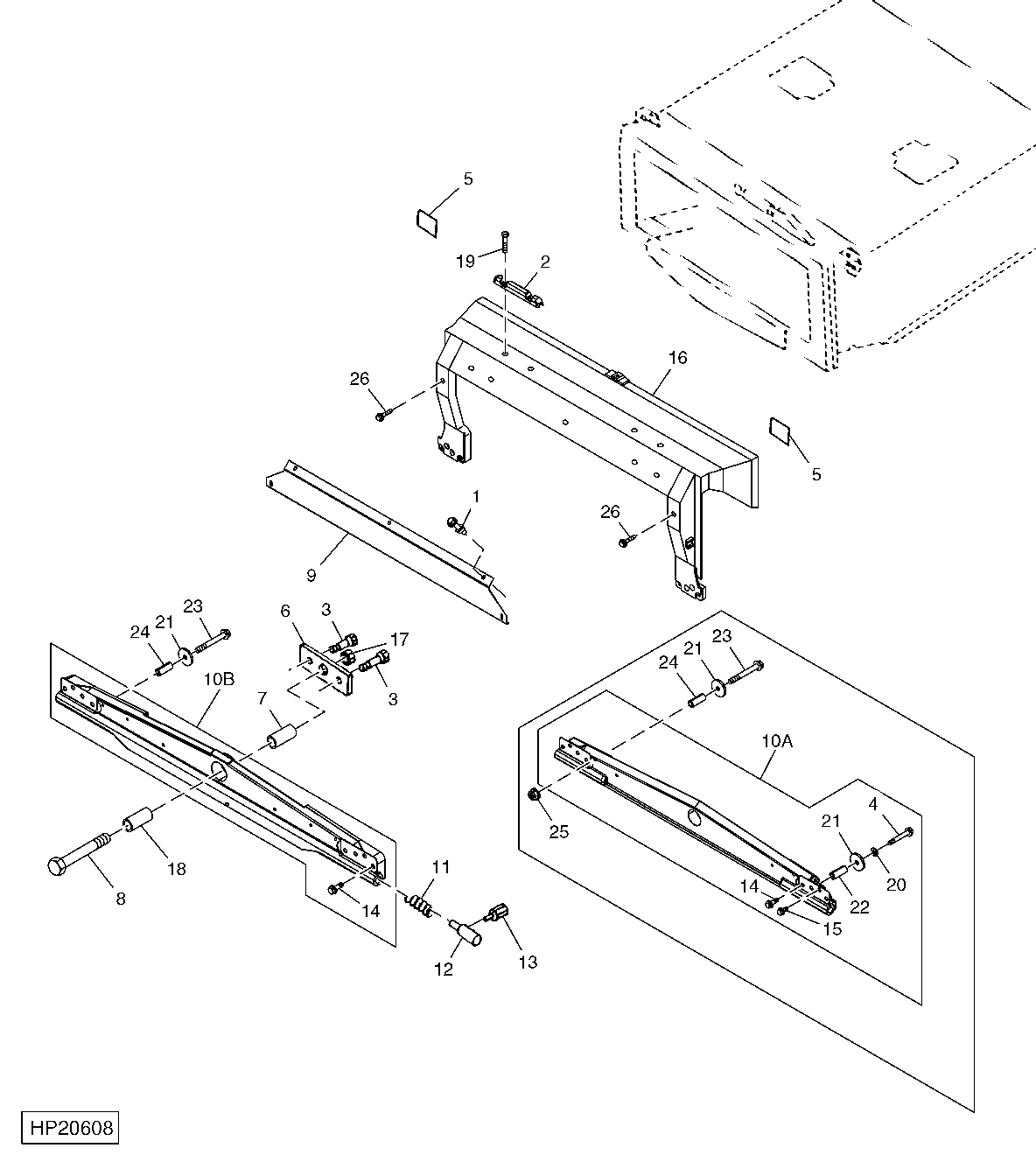

Feeder House Frame, Tilt Beam and Closure Plates ( Contour Master ) (660301 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7400	7	Lock Nut	M10
1	19M7784	9	Screw	M10 X 20
2	H159975	1	Block Clamp	(SUB FOR H93556)
3	19M7788	2	Screw	M12 X 25
4	19M7818	1	Screw	(A) M12 X 80
5	H151607	4	Sign	"CAUTION" HEADER TILT
6	H149518	1	Strap	-
7	H149517	1	Bushing	-
8	19M7921	1	Cap Screw	M20 X 150
9	H142831	1	Weather Enclosure	-
11	124424	2	Compression Spring	-
12	H130040	2	Pin Fastener	-
13	H149523	2	Bolt	-
14	19M7844	4	Screw	(A) M16 X 45
15	19M7792	4	Screw	(A) M16 X 30
16	AH145281	1	Frame	-
17	14M7300	1	Flange Nut	M20
18	H142870	1	Bushing	-
19	19M7790	4	Screw	M12 X 35
20	24M7240	1	Washer	(A) 13 X 25 X 3 mm
21	E81185	3	Washer	(A)
22	28H2618	1	Bushing	(A) 0.546" X 0.840" X 2-1/8"
23	19M7820	2	Screw	M12 X 100, (USE WITH AH145282 OR AH162724)
23	19M7815	2	Screw	M12 X 60, (USE WITH AH220095 OR AH234106)
24	28H3395	2	Bushing	0.546" X 0.840" X 1-1/4"
25	14M7299	2	Flange Nut	M12, (USE WITH AH145282 OR AH162724)
26	19M7785	2	Screw	M10 X 25
10A	AH162724	1	Frame	(SUB FOR AH145282) (SUB AH220095) (INCLUDES PARTS MARKED (A))
10B	AH234106	1	Frame	(SUB FOR AH220095 OR AH231550)

Feeder House Frame, Tilt Beam and Closure Plates ( Contour Master ) (660301 - )
