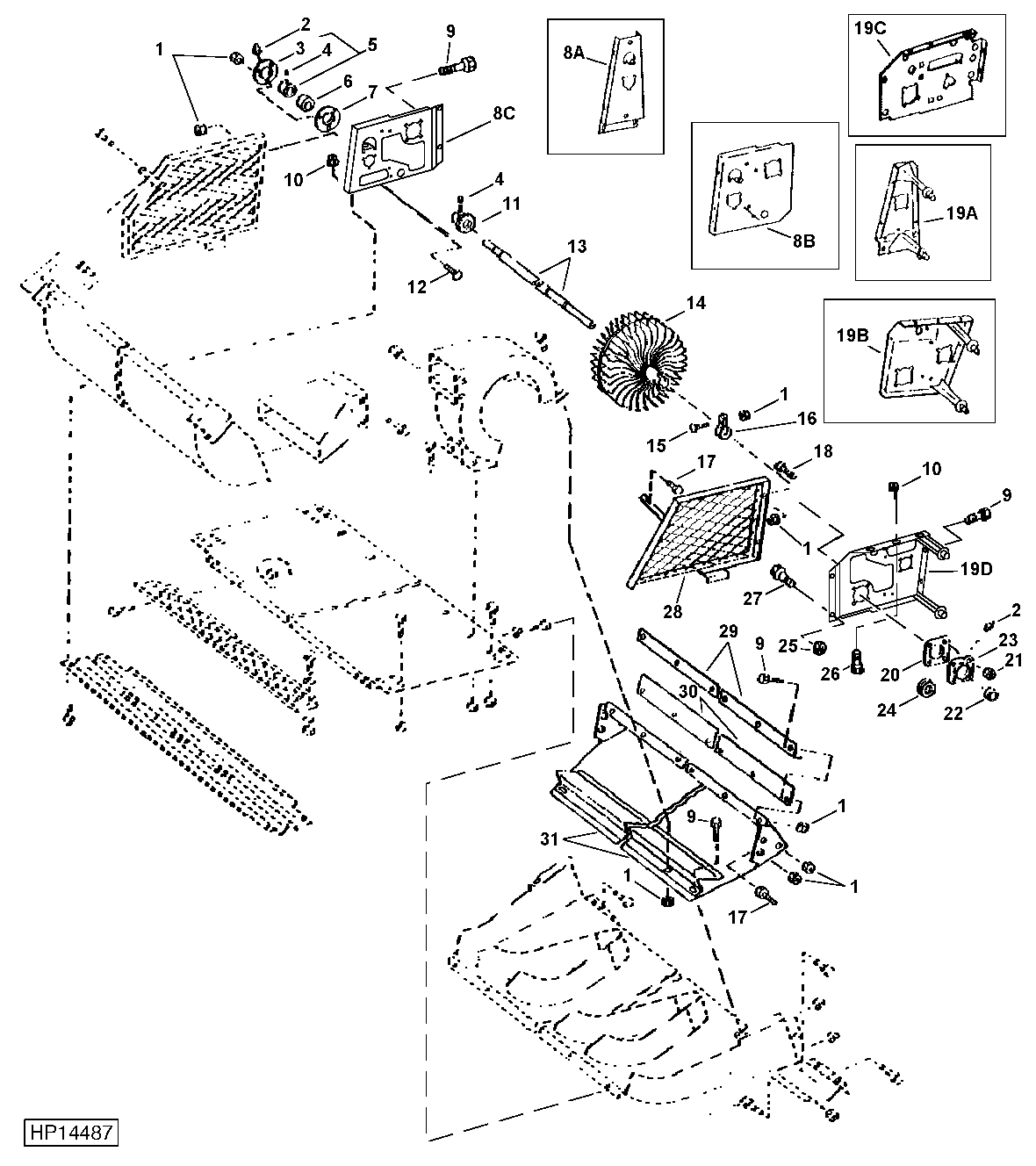

CLEANING FANS AND SHROUDS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7396	1	Lock Nut	M8
2	JD7788	2	Lubrication Fitting	-
3	AE26118	1	Pressed Flanged Housing	-
4	22M7027	2	Set Screw	M6 X 16
5	AZ10044	1	Eccentric Locking Collar	-
6	AH225510	1	Bearing	(SUB FOR JD9490)
7	N52258	1	Pressed Flanged Housing	-
9	19M7865	1	Screw	M8 X 16
10	14M7400	4	Lock Nut	M10
11	H122372	2	Tone Wheel	-
12	03M7185	3	Bolt	M8 X 25
13	H171316	1	Tube	-
13	AH131092	1	Shaft	(SUB H171316)
14	H119211	4	Rotor	-
15	03M7216	8	Bolt	M8 X 50
16	H126247	8	Clamp	-
17	19M7867	1	Screw	M8 X 25
18	03M7198	4	Bolt	M12 X 30
20	H113625	1	Pressed Flanged Housing	-
21	14M7299	1	Flange Nut	M12
22	AL14674	1	Eccentric Locking Collar	-
23	H113626	1	Pressed Flanged Housing	-
24	AH139297	1	Ball Bearing	-
25	14M7396	1	Lock Nut	M8
26	19M7944	4	Screw	M10 X 120
27	19M7803	4	Screw	M8 X 70
28	AH130988	1	Shield	LH
29	H98546	1	Reinforcement	-
30	H133080	1	Weatherstrip	-
31	AH128312	1	Air Duct	-
8A	H134213	1	Bracket	RH, (SUB H146754)
8B	H146754	1	Bracket	RH, (SUB H150091)
8C	H150091	1	Bracket	RH
19A	AH131319	1	Bracket	LH, (SUB AH140620)
19B	AH140620	1	Bracket	LH, (SUB AH144079)
19C	AH144079	1	Bracket	LH, (SUB AH149328)
19D	H150092	1	Bracket	LH
19D	AH149328	1	Bracket	LH, (INCLUDES H150092)
