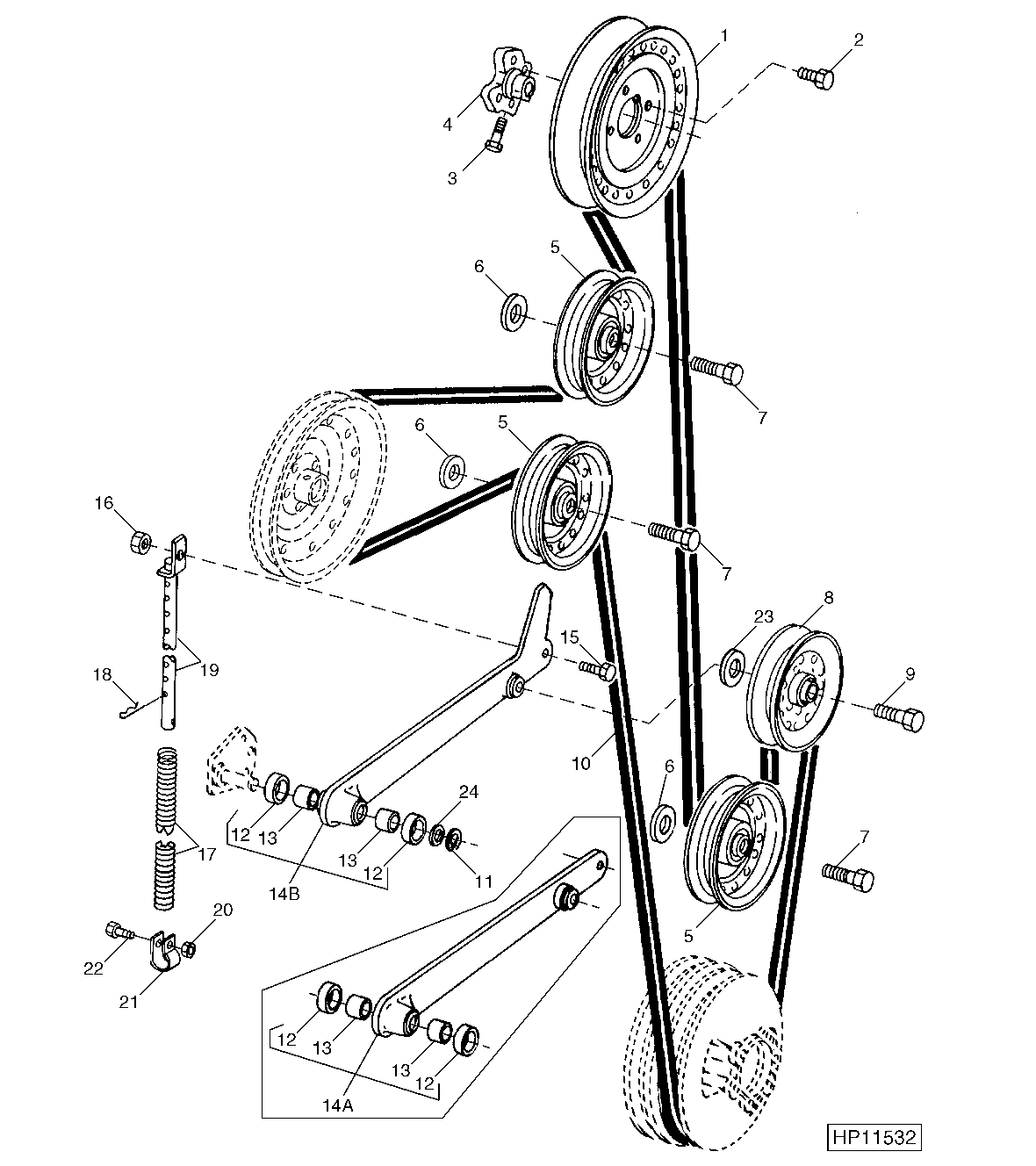

Clean Grain Elevator Drive Tightener and Idler

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH135463	1	Pulley	-
1	AH131329	1	Pulley	-
2	19M7784	4	Screw	M10 X 20
3	19M7663	1	Cap Screw	M8 X 70
4	H134760	1	Hub	-
5	AH94450	3	Idler	-
6	24M7053	3	Washer	17 X 30 X 3 mm
7	19M7824	3	Screw	M16 X 60
8	AN15237	1	Idler	-
9	19M7844	1	Screw	M16 X 45
10	H135458	1	V-Belt	LGTH = 7990 mm, WIDTH = 22.32 mm
10	H141166	1	V-Belt	LGTH = 8150 mm, WIDTH = 22.32 mm
11	P46402	1	Snap Ring	-
12	AA5607R	2	Seal	-
13	H171061	2	Bushing	(SUB FOR H99147)
15	19M7786	1	Screw	M10 X 30
16	14M7517	1	Lock Nut	M10
17	H129049	1	Spring	-
18	A3581R	1	Spring Locking Pin	-
19	AH124502	1	Retainer	-
20	14M7303	1	Flange Nut	M6
21	H132088	1	Clamp	-
22	19M8321	1	Screw	M6 X 45
23	24H1373	2	Washer	21/32" X 1-9/16" X 0.180"
24	24M7091	1	Washer	26 X 44 X 4 mm
14A	AH126052	1	Arm	-
14B	AH135579	1	Arm	-

Clean Grain Elevator Drive Tightener and Idler

Нет текстового описания
