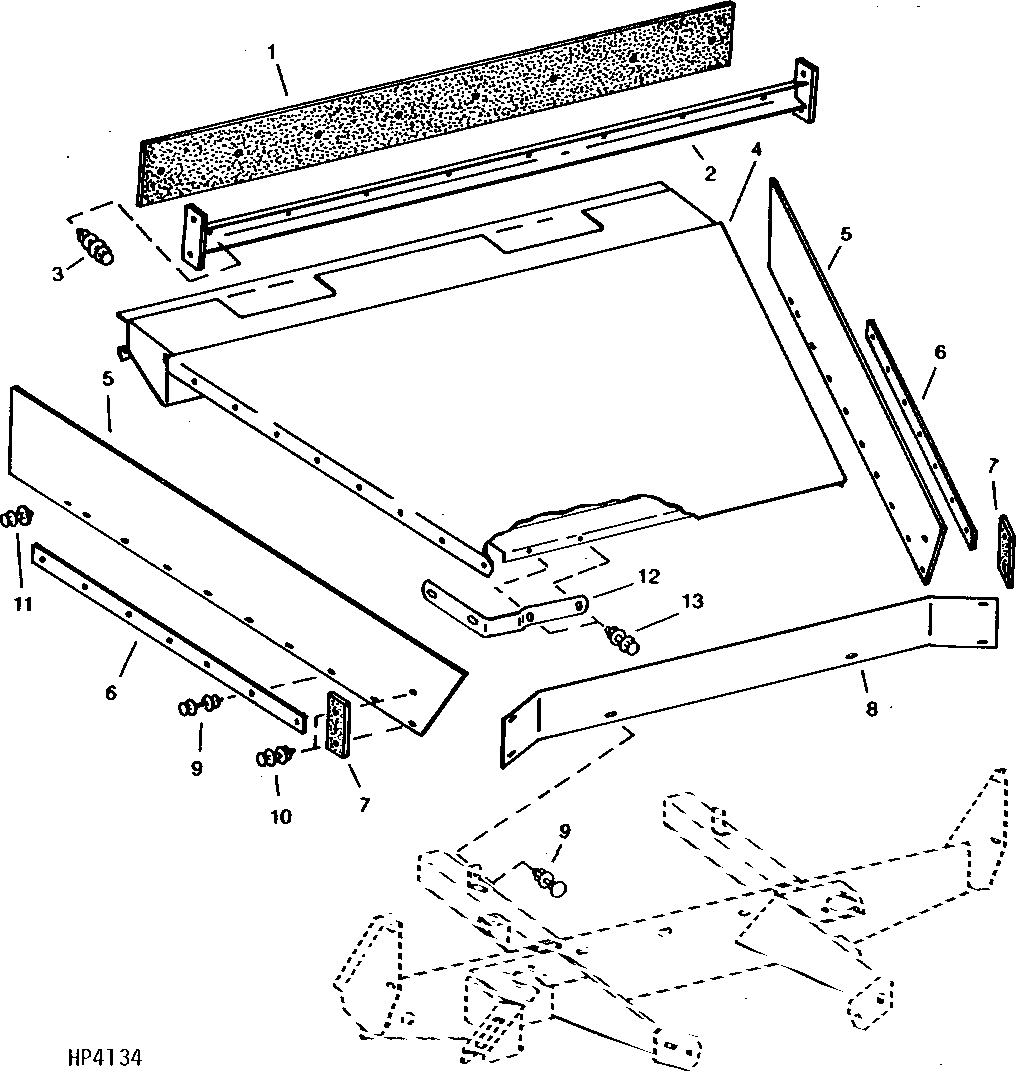

Chaff Spreader Pan and Seals ( - 650300)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H135843	1	Flap	-
2	AH132360	1	Crossbar	-
3	19M7863	9	Screw	M6 X 25
3	24M7207	9	Washer	8.400 X 24 X 2 mm
3	14M7303	9	Flange Nut	M6
4	AH141041	1	Frame	(SUB FOR AH132358)
5	H136300	2	Seal	-
6	H136299	2	Reinforcement	-
7	H177559	2	Strap	(SUB FOR H139006)
8	H136279	1	Shield	-
9	14M7298	18	Flange Nut	M8
9	19M7866	18	Screw	M8 X 20
10	19M7867	4	Screw	M8 X 25
10	14M7298	4	Flange Nut	M8
10	24H1294	4	Washer	11/32" X 1-1/8" X 1/16"
10	24H1790	4	Washer	17/32" X 1-1/2" X 0.164"
11	19M7867	4	Screw	M8 X 25
11	24H1294	4	Washer	11/32" X 1-1/8" X 1/16"
12	H143714	2	Strap	-
13	19M7866	4	Screw	M8 X 20
13	14M7298	4	Flange Nut	M8
..	BH80261	1	Complete Goods/Ship. Bundle	CHAFF SPREADER LESS 4-WHEEL DRIVE
..	BH80262	1	Complete Goods/Ship. Bundle	CHAFF SPREADER FOR 4-WHEEL DRIVE

Chaff Spreader Pan and Seals ( - 650300)
