Открытый узел

Cab Landing and Mirror (RH)

Cab Landing and Mirror (RH)

Cab Landing and Mirror (RH)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

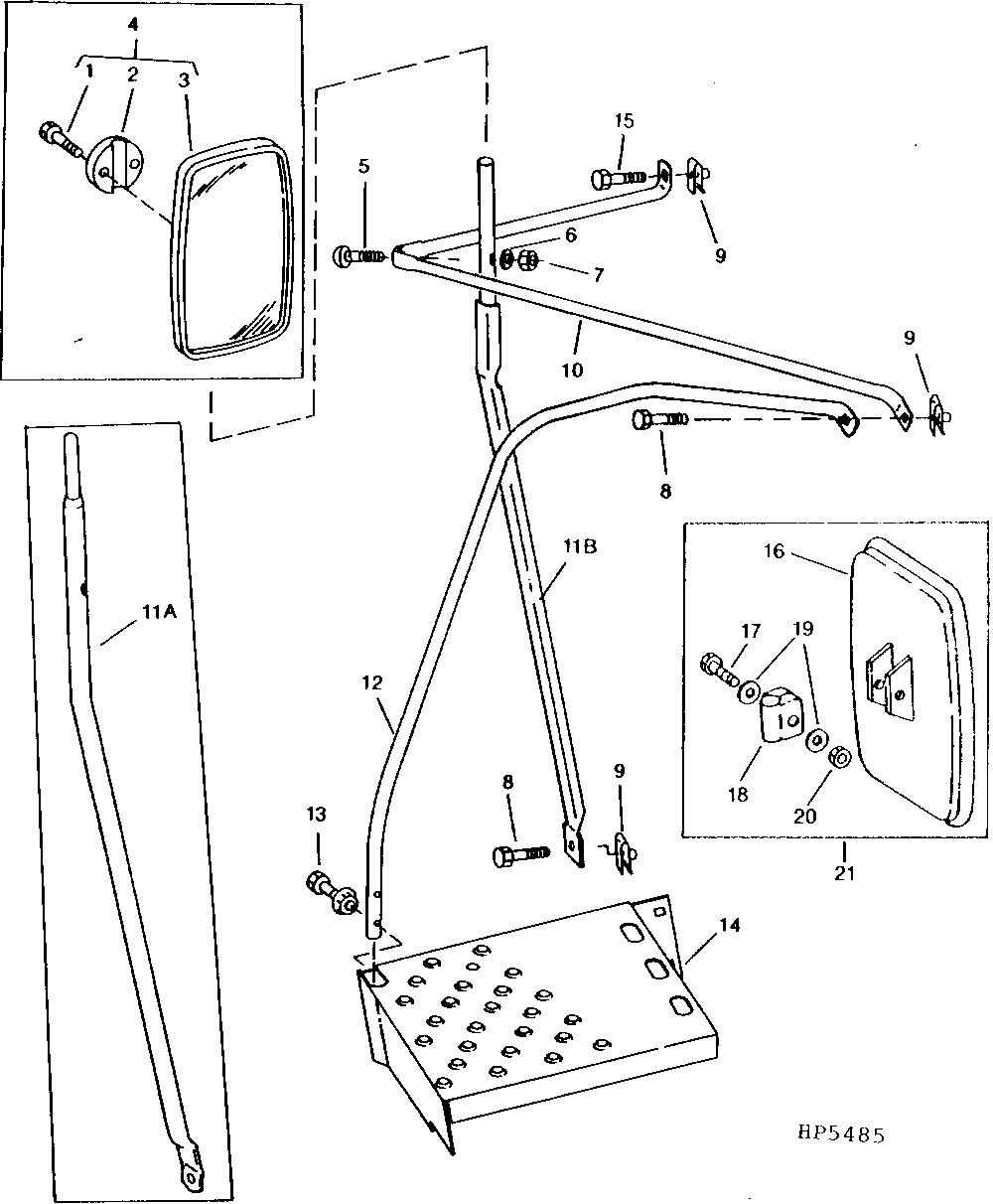

Cab Landing and Mirror (RH)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8505	2	Screw	M6 X 25
2	-	1	Part 2	-
3	-	1	Part 3	-
4	AH142404	1	Rear View Mirror	(SUB FOR AZ31008)
4	AZ49140	1	Rear View Mirror	EXPORT, (SUB FOR AZ42315)
4	AZ47909	1	Rear View Mirror	EXPORT - FRENCH ONLY
5	03M7195	1	Bolt	M10 X 45
6	24M7178	1	Washer	10.500 X 30 X 2.500 mm
7	14M7296	1	Flange Nut	M10
8	19M7786	1	Screw	M10 X 30
9	H137447	3	Nut	-
10	H141948	1	Support	(EXPORT ONLY) (FRENCH)
10	H134724	1	Support	-
12	H134537	1	Rail	-
13	19M7800	2	Screw	M8 X 50
14	AH130587	1	Shield	-
15	19M7805	1	Screw	M10 X 45
16	-	1	Part 23	-
17	-	1	Part 24	-
18	-	1	Part 25	-
19	-	1	Part 26	-
20	-	1	Part 27	-
21	AH142404	1	Rear View Mirror	-
..	AH155921	1	Wiring Harness	REMOTE MIRROR, CAB MAIN FRENCH
11A	H134723	1	Support	(SUB AH137725)
11B	H163409	1	Support	-
11B	AH153617	1	Support	(SUB H163409, H162850, H164966 AND 28H3401)
11B	H141949	1	Support	(EXPORT ONLY) (FRENCH)
11B	AH137725	1	Support	-
