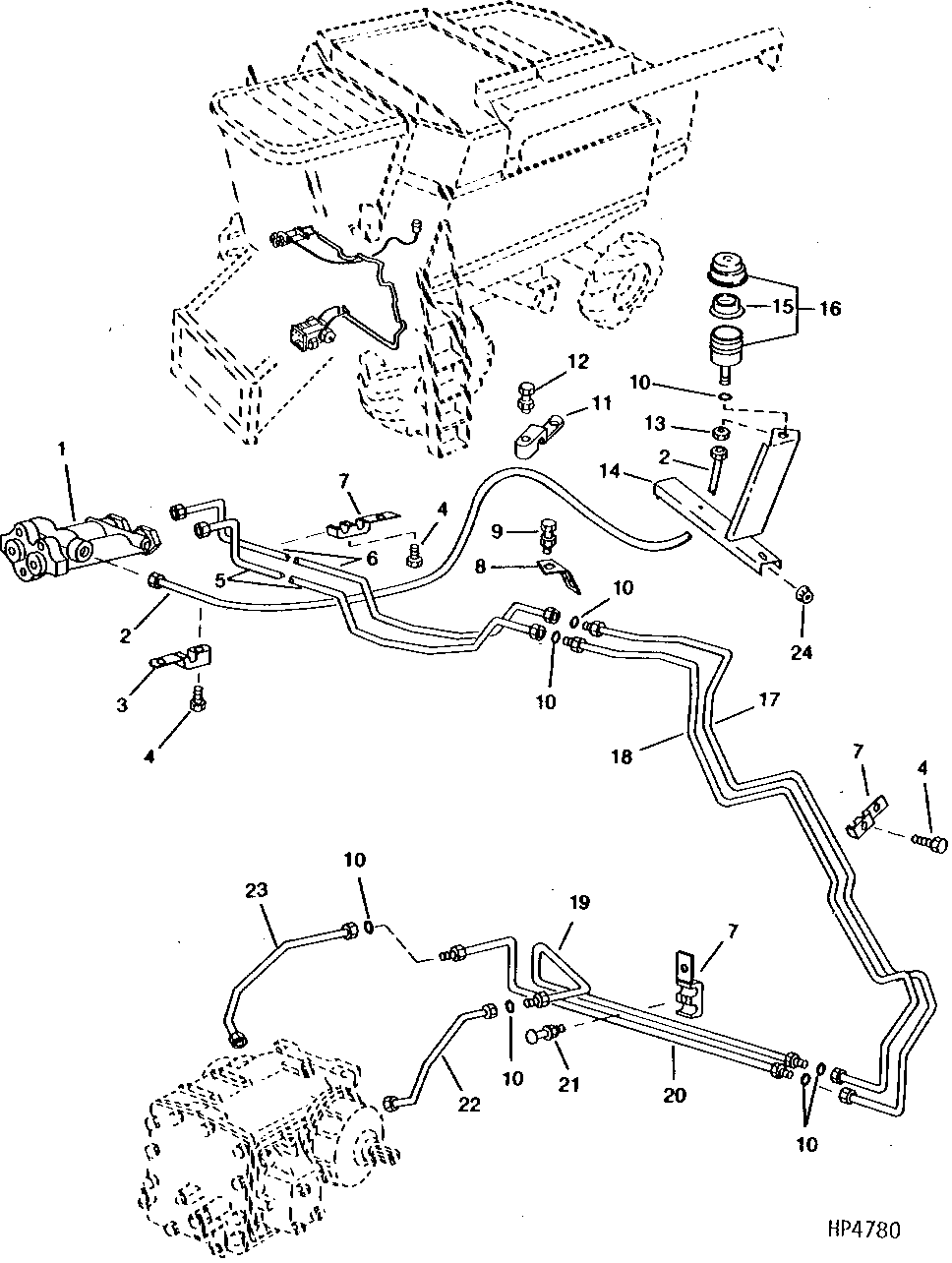

Brake Lines, Master Cylinder and Reservoir

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE89352	1	Hyd Actuated Control Valve	SUB FOR AH209442
1	AH160136	1	Cylinder	SUB FOR AH120637, AH136301 AND AH143737ORDER AH209442
1	AH209443	1	Hyd Actuated Control Valve	FRENCH, SUB FOR AH146491, AH155831 OR AH160137
2	AH130469	1	Oil Line	-
2	AH141794	1	Oil Line	-
3	H112911	3	Clamp	-
4	37M7459	9	Screw	M6 X 20
5	AH130416	1	Oil Line	LH
5	AH141686	1	Oil Line	LH
6	AH130417	1	Oil Line	RH
6	AH141687	1	Oil Line	RH
7	H112910	9	Clamp	-
8	H134343	1	Bracket	-
9	19M7775	3	Screw	M6 X 16
9	14M7303	3	Flange Nut	M6
10	H127752	7	O-Ring	-
11	H112911	1	Clamp	-
12	19M7775	3	Screw	M6 X 16
12	14M7303	3	Flange Nut	M6
13	14H832	1	Nut	9/16"
14	H131703	1	Support	-
14	AH136362	1	Support	-
15	H109254	1	Diaphragm	-
16	AXE62144	1	Reservoir	SUB FOR AH130605, AH208639 OR AH212578 OR AH215111
17	AH130612	1	Oil Line	RH
18	AH130613	1	Oil Line	LH
19	AH130413	1	Oil Line	LH
20	AH130412	1	Oil Line	RH
21	03M7290	3	Bolt	M6 X 30
21	14M7303	3	Flange Nut	M6
22	AH128842	1	Oil Line	-
23	AH128843	1	Oil Line	-
24	14M7296	2	Flange Nut	M10

Brake Lines, Master Cylinder and Reservoir

Нет текстового описания
