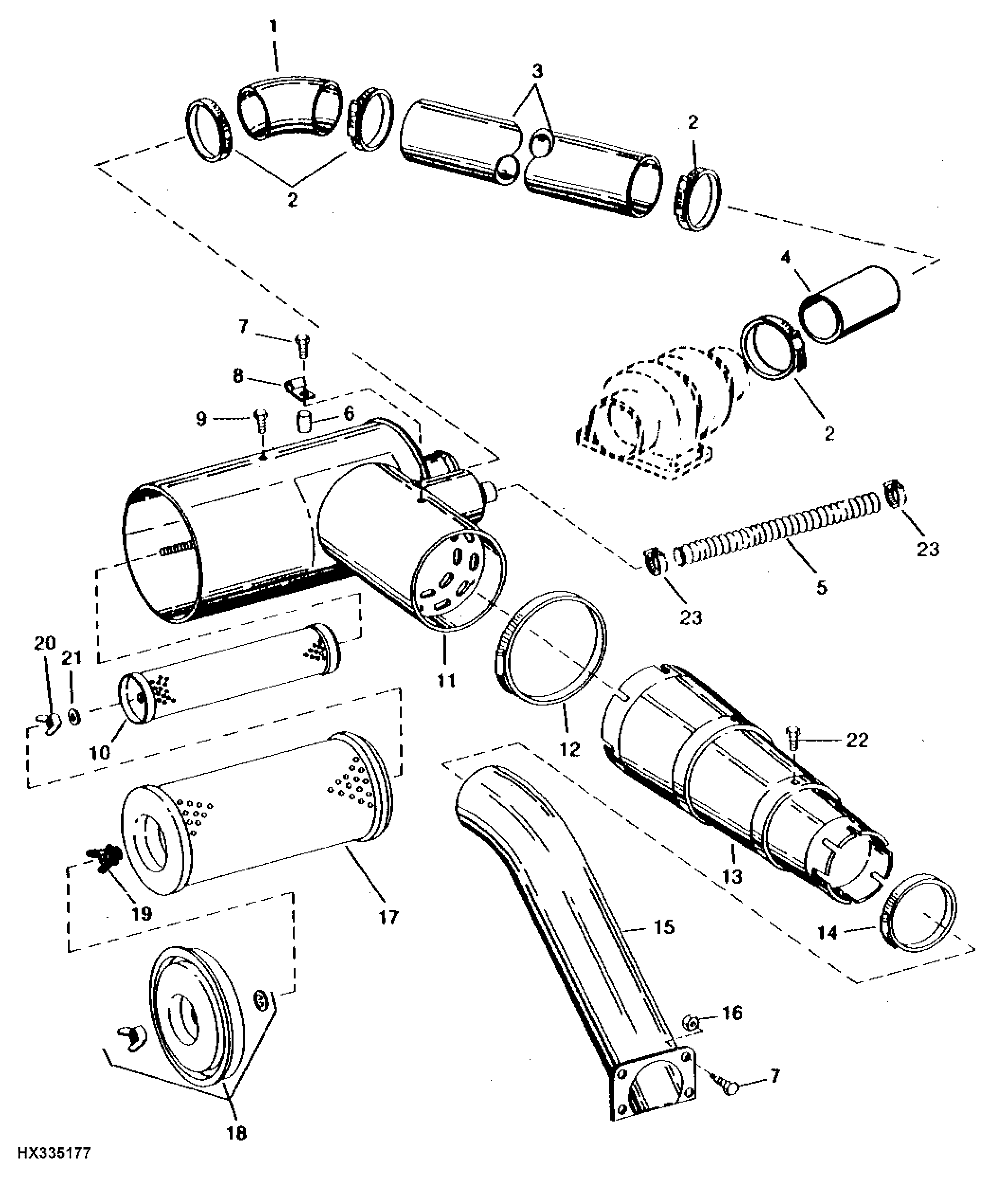

AIR CLEANER AND INTAKE TUBES ( - 645300)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H136564	1	Hose	-
2	RE52703	4	Hose Clamp	-
3	H136568	1	Structural Tube	-
4	H136566	1	Hose	LGTH = 116 mm
5	H134117	1	Hose	LGTH = 550 mm
6	28H1633	1	Bushing	0.364" X 0.540" X 1-9/16"
7	19M8318	5	Screw	M8 X 45
8	H136577	1	Clamp	-
9	19M7774	1	Screw	M6 X 12
10	AR80653	1	Filter Element	LOW POWER (SAFETY ELEMENT)
10	AR70107	1	Filter Element	HIGH POWER (SAFETY ELEMENT)
11	AH130100	1	Air Cleaner	-
12	AH130230	1	Hose Clamp	-
13	H135118	1	Air Duct	-
14	AC15595	1	Clamp	-
15	AH130512	1	Tube	-
16	14M7298	1	Flange Nut	M8
17	AR80652	1	Filter Element	LOW POWER (PRIMARY ELEMENT)
17	AR70106	1	Filter Element	HIGH POWER (PRIMARY ELEMENT)
18	AH132803	1	Cover	-
19	AR73234	1	Wing Nut	-
20	E17421	1	Lock Nut	15.875 mm (5/8")
21	R39825	1	SEAL	-
22	19M7774	1	Screw	M6 X 12
23	AR21840	2	Hose Clamp	-

AIR CLEANER AND INTAKE TUBES ( - 645300)

Нет текстового описания
