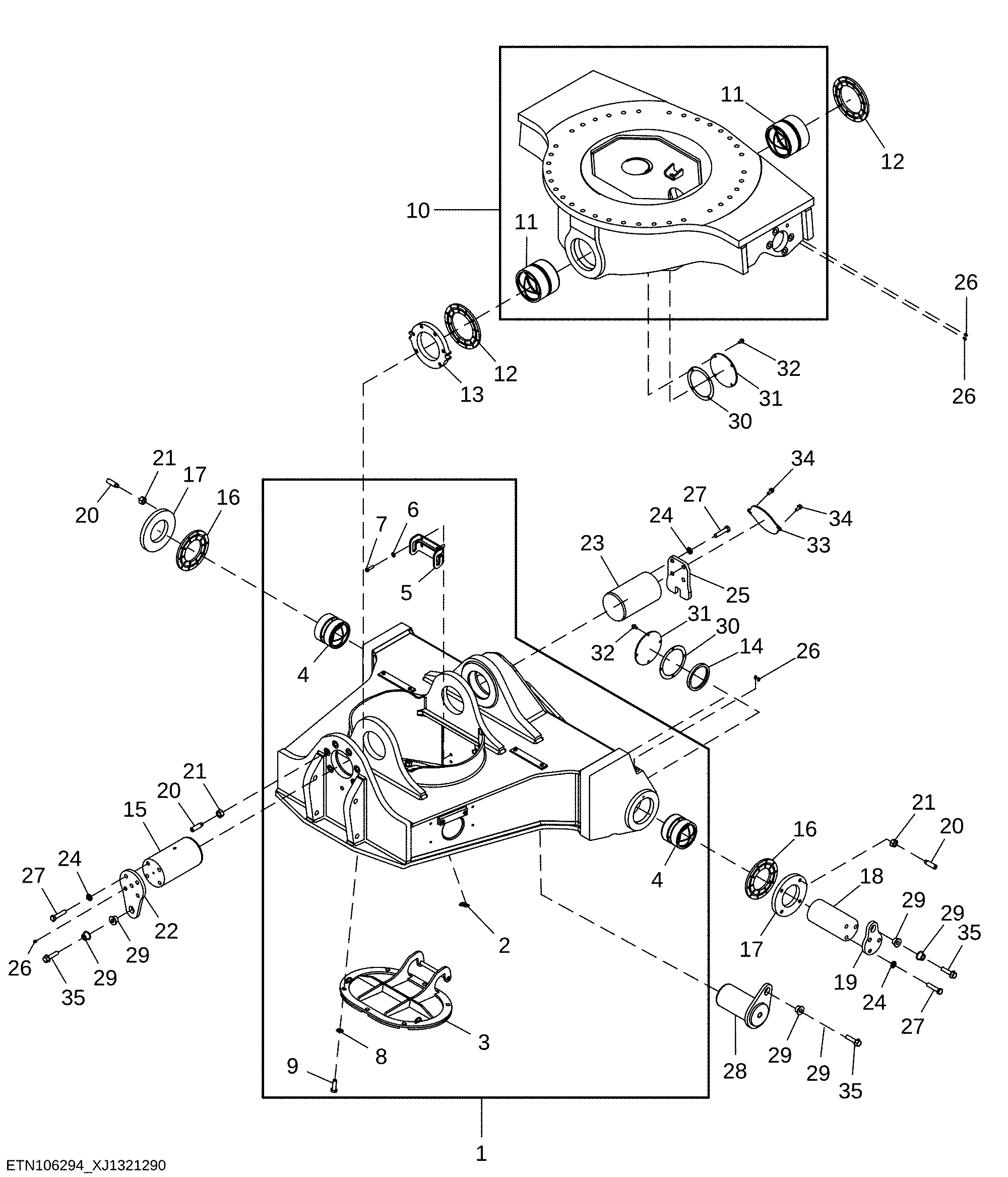

Leveling Frame (334108 - 404131)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT491310	1	Frame	Line Fill Lower
2	700627200	2	Hook	-
3	AT490964	1	Door	Access Door
4	T334870	2	Bushing	-
5	T334836	1	Plate	-
6	24M7047	4	Washer	13 X 24 X 2.500 mm
7	19M7496	4	Cap Screw	M12 X 45
8	24M7090	6	Washer	22 X 37 X 3 mm
9	19M8224	6	Cap Screw	M20 X 60
10	AT517951	1	Frame	Line Fill Swing Table Components on Separate Page, INCLUDES (2) T334841
10	AT430327	1	Frame	Line Fill Swing Table, NLA; ORDER AT517951; INCLUDES (2) T334841
11	T334841	2	Bushing	-
12	F394837	2	Washer	-
13	F388913	1	Plate	Thrust
14	AR88199	1	Seal	-
15	T455561	1	Pin	177.8 mm, SUB FOR F388918
16	F394838	2	Washer	-
17	F388917	2	Plate	Thrust
18	T455450	1	Pin	SUB FOR F394665
19	T351186	1	Plate	-
20	F124369	14	Screw	-
21	14M7278	14	Nut	M24
22	F390001	1	Plate	Rear
23	T423645	1	Pin	177.8 mm, SUB FOR F388919
24	T417691	1	Plate	Front, SUB FOR F390002
25	F390002	1	Plate	-
26	JD7759	10	Lubrication Fitting	-
27	19M8147	11	Cap Screw	M20 X 90
28	AT502042	1	Pin	SUB FOR F390004
29	T386995	6	Spacer	-
30	F390008	2	Gasket	Sensor Cover
31	F390009	2	Plate	-
32	19M7784	8	Screw	M10 X 20
33	F390683	1	Plate	-
34	19M7788	2	Screw	M12 X 25
35	19M7831	3	Screw	M20 X 80
