Step, LH, Platform, T2 Engine (1/2) ( - 800204)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8914	28	Screw	M10 X 25
2	19M7804	10	Screw	M10 X 40
3	RE576887	1	Platform	-
4	RE576890	1	Fender	-
5	R540855	1	Step	-
6	R552732	1	Plate	-
7	R545716	1	Step	-
8	H25220	1	Bushing	-
9	14M7298	7	Flange Nut	M8
10	N275220	2	Catch	-
11	21M7265	6	Screw	M5 X 12
12	AN273411	2	Latch	-
13	RE572316	1	Bracket	-
14	RE579245	1	Handrail	-
15	03M7196	4	Bolt	M10 X 50
16	R111382	7	Washer	-
17	12H304	2	Lock Washer	3/8"
18	R551203	1	Panel	-
19	RE575244	1	Door	-
20	24M7299	3	Washer	10.500 X 30 X 2.500 mm
21	RE569297	1	Support	-
22	R231096	2	Support	-
23	R550736	2	Plate	-
24	R151799	1	Step	-
25	T208074	2	Strap	-
26	R550492	1	Ramp	-
27	R544990	1	Bumper	-
28	M82222	9	Nut	-
29	R552664	2	Bracket	-
30	19M8327	4	Screw	M8 X 25
31	19M9327	3	Screw	M10 X 30
32	19M9357	31	Screw	M8 X 16
33	R552679	1	Handrail	-
34	R342239	1	Handrail	-
35	R557248	1	Plate	-
36	19H1936	2	Cap Screw	3/8" X 3/4"
37	RE574995	1	Box	-
38	03M7184	4	Bolt	M8 X 20
39	R552688	1	Cover	-
40	H217200	2	Nut	-
41	19M7513	2	Cap Screw	M8 X 30
42	RE572318	1	Step	-
43	19M7806	2	Screw	M10 X 50

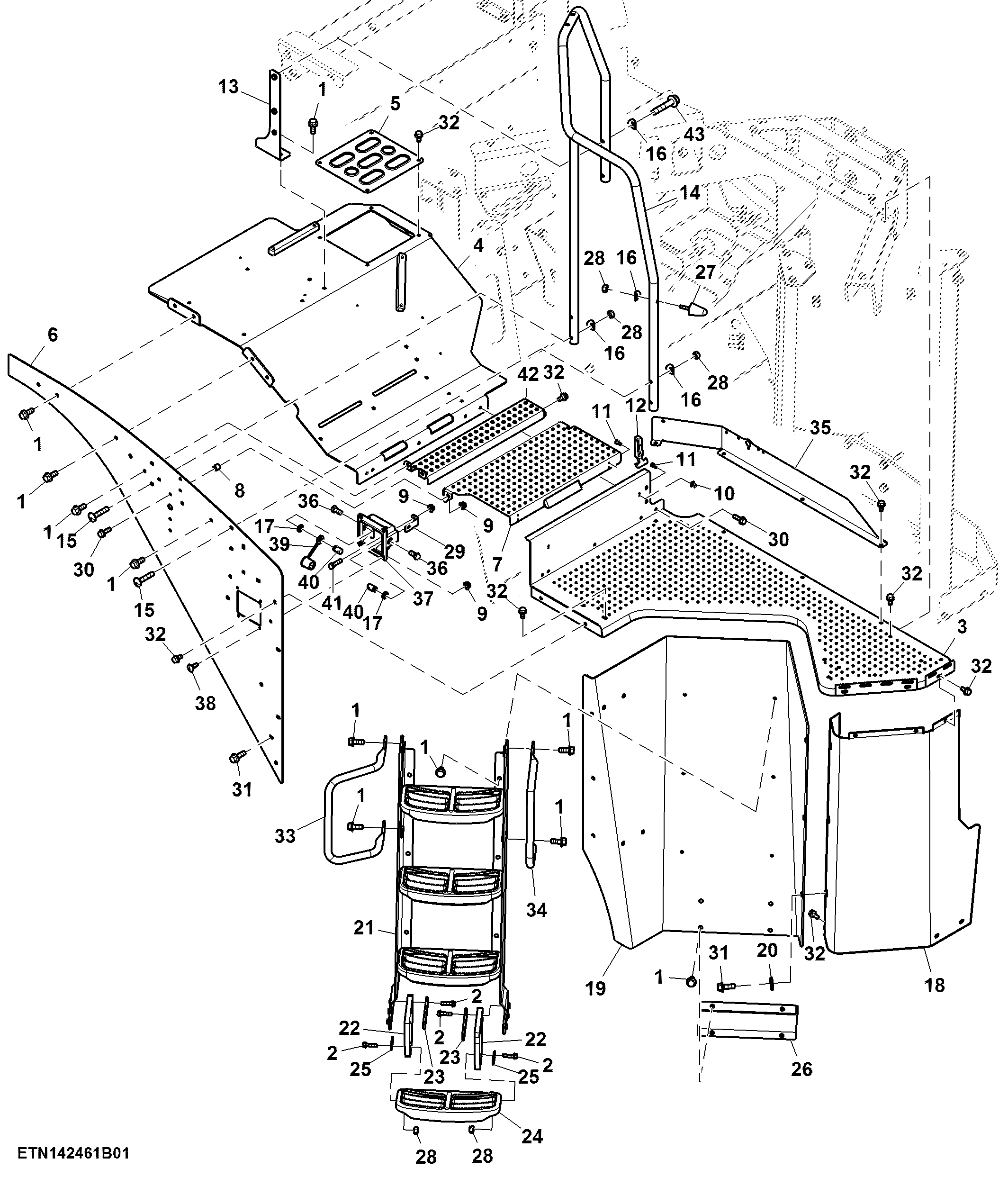

Step, LH, Platform, T2 Engine (1/2) ( - 800204)
