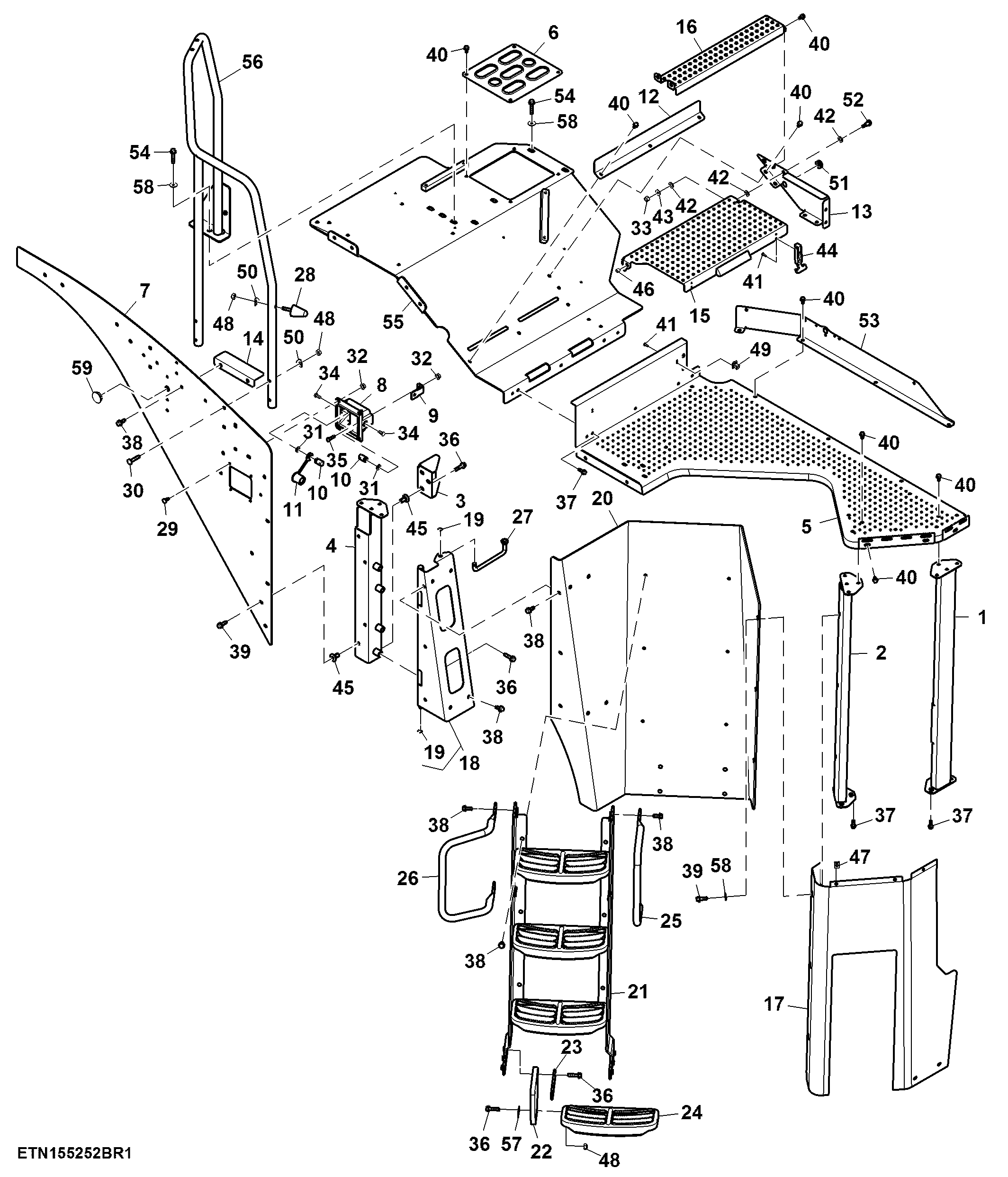

Step, LH Platform, FT4 Engine (1/2) (800141 - 801464)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE571605	1	Support	-
2	RE588422	1	Support	SUB FOR RE576103
3	R550499	1	Bracket	-
4	RE572773	1	Support	-
5	RE576887	1	Platform	-
6	R540855	1	Step	-
7	R552732	1	Plate	-
8	RE574995	1	Box	-
9	R552664	2	Bracket	-
10	H217200	2	Nut	-
11	R552688	1	Cover	-
12	R545718	1	Bracket	-
13	RE572317	1	Bracket	-
14	RE572319	1	Bracket	-
15	R545716	1	Step	-
16	RE572318	1	Step	-
17	R552919	1	Panel	-
18	RE573277	1	Hinge	INCLUDES 40M7244
19	40M7244	2	Snap Ring	-
20	RE575244	1	Door	-
21	RE569297	1	Support	-
22	R231096	2	Support	-
23	R550736	2	Plate	-
24	R151799	1	Step	-
25	R342239	1	Handrail	-
26	R552679	1	Handrail	-
27	RE574438	1	Restrictor	-
28	R544990	1	Bumper	-
29	03M7184	4	Bolt	M8 X 20
30	03M7196	4	Bolt	M10 X 50
31	12H304	2	Lock Washer	3/8"
32	14M7298	7	Flange Nut	M8
33	14M7327	1	Lock Nut	M8
34	19H1936	2	Cap Screw	3/8" X 3/4"
35	19M7513	2	Cap Screw	M8 X 30
36	19M7804	17	Screw	M10 X 40
37	19M8327	10	Screw	M8 X 25
38	19M8914	43	Screw	M10 X 25
39	19M9327	7	Screw	M10 X 30
40	19M9357	42	Screw	M8 X 16
41	21M7265	6	Screw	M5 X 12
42	24M7047	3	Washer	13 X 24 X 2.500 mm
43	24M7298	1	Washer	8.400 X 25 X 2 mm
44	AN273411	2	Latch	-
45	H173411	7	Nut	-
46	H25220	1	Bushing	-
47	L55969	3	Nut	-
48	M82222	9	Nut	-
49	N275220	2	Catch	-
50	R111382	5	Washer	-
51	R186344	1	Grommet	-
52	R208851	1	Bolt	-
53	R557248	1	Plate	-
54	19M10410	7	Screw	M10 X 50
55	RE583114	1	Fender	SUB FOR RE581391
56	RE588895	1	Handrail	SUB FOR RE585463 OR RE581441
57	T208074	2	Strap	-
58	24M7299	10	Washer	10.500 X 30 X 2.500 mm
59	R550490	1	Plug	(For Europe, CIS, North Africa, Near and Middle East)

Step, LH Platform, FT4 Engine (1/2) (800141 - 801464)

Нет текстового описания
