Steering System Lines, ACS™ Front Axle, W/O Hydraulic Trailer Brake (2/2) ( - 800206)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE580773	1	Oil Line	Steering Supply
2	RE580768	1	Oil Line	Steering Supply
3	H135155	2	Clamp	-
4	T77858	15	O-Ring	-
5	38H1463	2	Tee Fitting	-
6	RE575053	1	Hydraulic Hose	Steering Cylinder, Rod End
7	RE565305	2	Hydraulic Hose	Steering Cylinder, Head End
8	T77932	8	O-Ring	-
9	38H5004	2	Adapter Fitting	-
10	51M7045	6	O-Ring	19.300 X 2.200 mm
11	38H5192	2	Fitting	-
12	38H5122	2	Tee Fitting	-
13	38H5094	4	Nut	1-3/16"
14	RE567474	1	Oil Line	-
15	RE568286	1	Oil Line	-
16	38H1324	1	Elbow Fitting	-
17	RE575054	1	Hydraulic Hose	-
18	RE575056	1	Line	-
19	RE570973	2	Check Valve	-
20	38H5018	2	Elbow Fitting	-
21	RE575083	1	Line	-
22	RE580771	1	Oil Line	Steering Supply
23	RE580766	1	Oil Line	Steering Supply

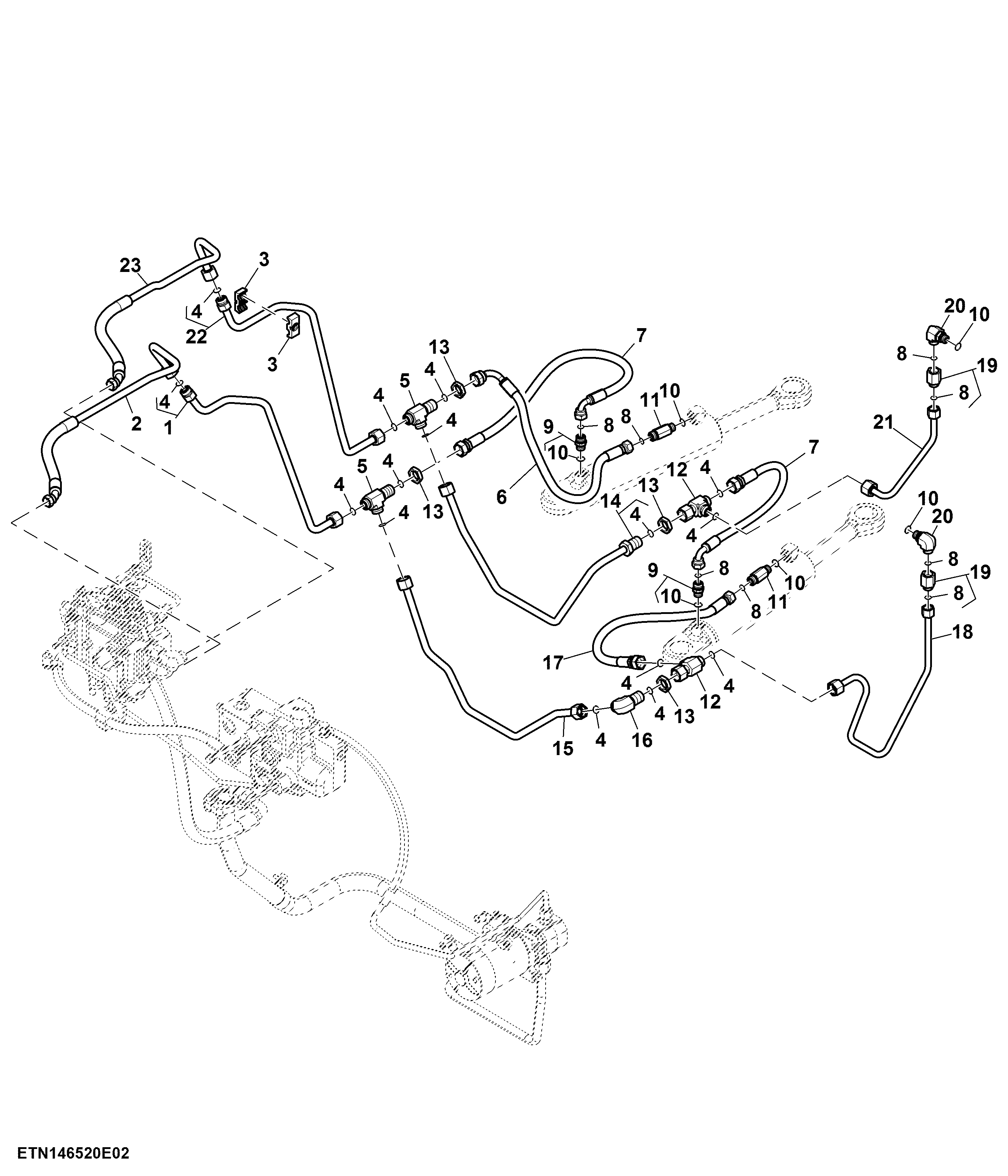

Steering System Lines, ACS™ Front Axle, W/O Hydraulic Trailer Brake (2/2) ( - 800206)
