Открытый узел

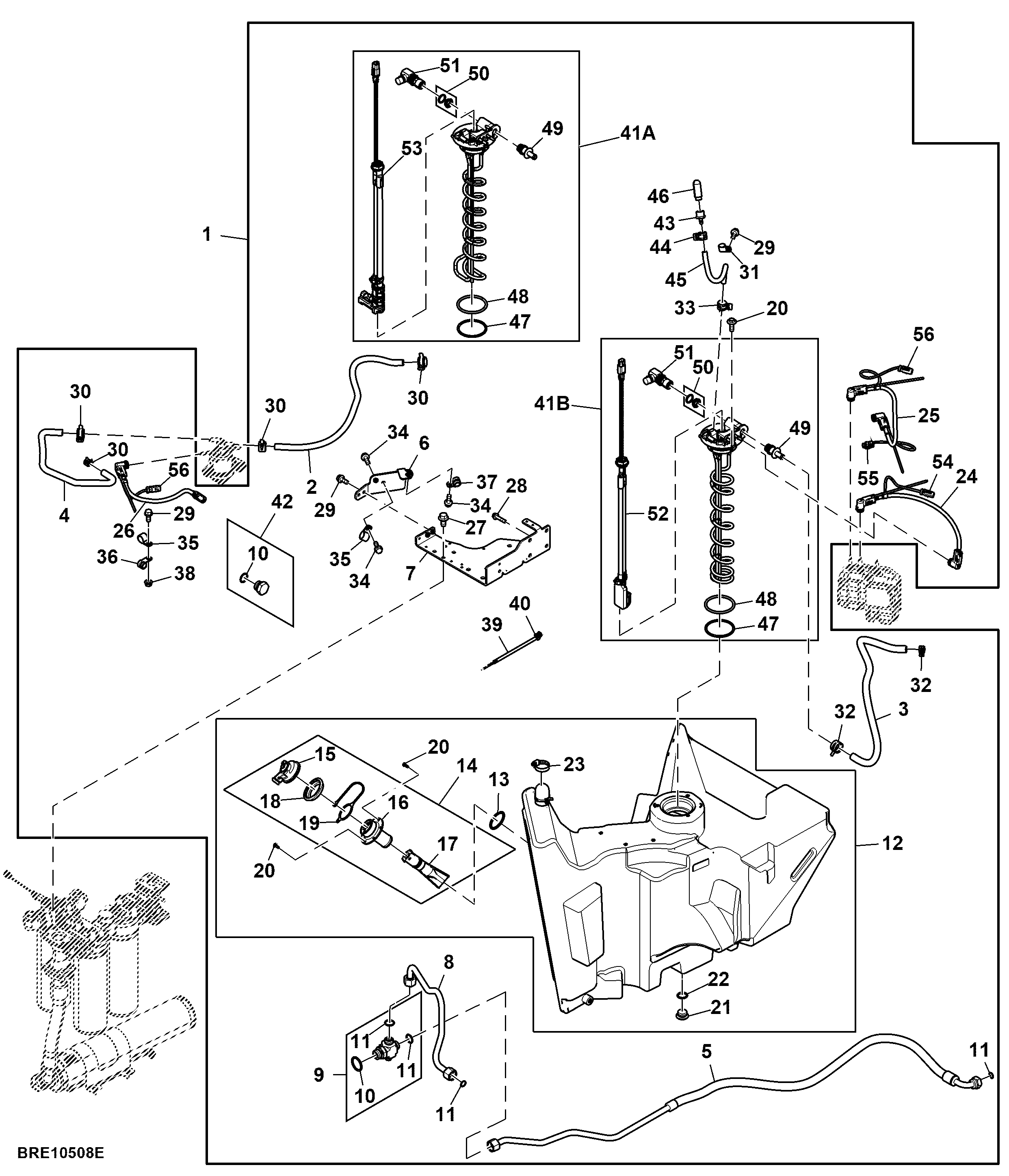

Increased Capacity DEF Tank, Articulated, FT4 Engine, Kit

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BRE10508	1	Tank Kit	ALSO ORDER RE596393
2	R570470	1	Hose	DEF Header Coolant Return
3	R570483	1	Hose	Coolant Supply, Cab to Header
4	R570488	1	Line	Coolant, Filter Jumper
5	RE594568	1	Oil Line	Front Axle Lube Supply
6	RE594648	1	Bracket	-
7	RE594654	1	Bracket	-
8	RE594813	1	Line	Rear Axle Lube Supply
9	RE594819	1	Fitting	-
10	51M7048	2	O-Ring	29.600 X 2.900 mm
11	T77858	4	O-Ring	-
12	RE594821	1	Tank	DEF
13	T311630	1	O-Ring	-
14	DZ122992	1	Filler Neck	SUB FOR DZ115040
15	DZ114204	1	Filler Cap	SUB FOR AT472914
16	AT472916	1	Filler Neck	ORDER DZ122992
17	DZ114695	1	Insert	-
18	T386561	1	Guard	-
19	T386562	1	Retainer	-
20	R538239	9	Bolt	-
21	R547245	1	Drain Plug	-
22	R47151	1	O-Ring	-
23	AR48499	1	Clamp	-
24	RE595131	1	DEF Line	Backflow
25	RE595132	1	DEF Line	Suction Jumper
26	RE595133	1	DEF Line	Suction
27	19M7784	8	Screw	M10 X 20
28	19M7805	4	Screw	M10 X 45
29	19M7866	4	Screw	M8 X 20
30	R184863	4	Hose Clamp	-
31	E53830	1	Clamp	-
32	T184924	2	Hose Clamp	-
33	R251581	1	Clamp	-
34	19M7867	4	Screw	M8 X 25
35	T72393	2	Clamp	-
36	R343207	1	Clamp	-
37	T76252	1	Clamp	-
38	14M7298	1	Flange Nut	M8
39	RE595318	1	Wiring Harness	-
40	57M8625	1	Elec. Connector Housing	-
42	RE46689	1	Fitting Plug	-
43	H216170	1	Fitting	-
44	R202160	1	Clamp	-
45	R570491	1	Hose	DEF Vent
46	H216169	1	Breather	Fuel Tank
47	R539112	1	O-Ring	-
48	R539113	1	O-Ring	-
49	DZ104992	1	Fitting	-
50	DZ104994	1	O-Ring Kit	-
51	DZ104871	1	Solenoid Valve	12 V
52	DZ119427	1	Sensor Kit	LGTH = 600 mm, 12 V, USE WITH DZ118674
53	DZ104876	1	Sensor Kit	LGTH = 600 mm, 12 V, USE WITH DZ110471
54	57M9778	1	Elec. Connector Housing	-
55	57M9772	1	Elec. Connector Housing	-
56	57M9776	2	Elec. Connector Housing	-
41A	DZ110471	1	DEF Tank Header Assembly	-
41B	DZ118674	1	DEF Tank Header Assembly	SUB FOR DZ110471

Increased Capacity DEF Tank, Articulated, FT4 Engine, Kit

Нет текстового описания
