Открытый узел

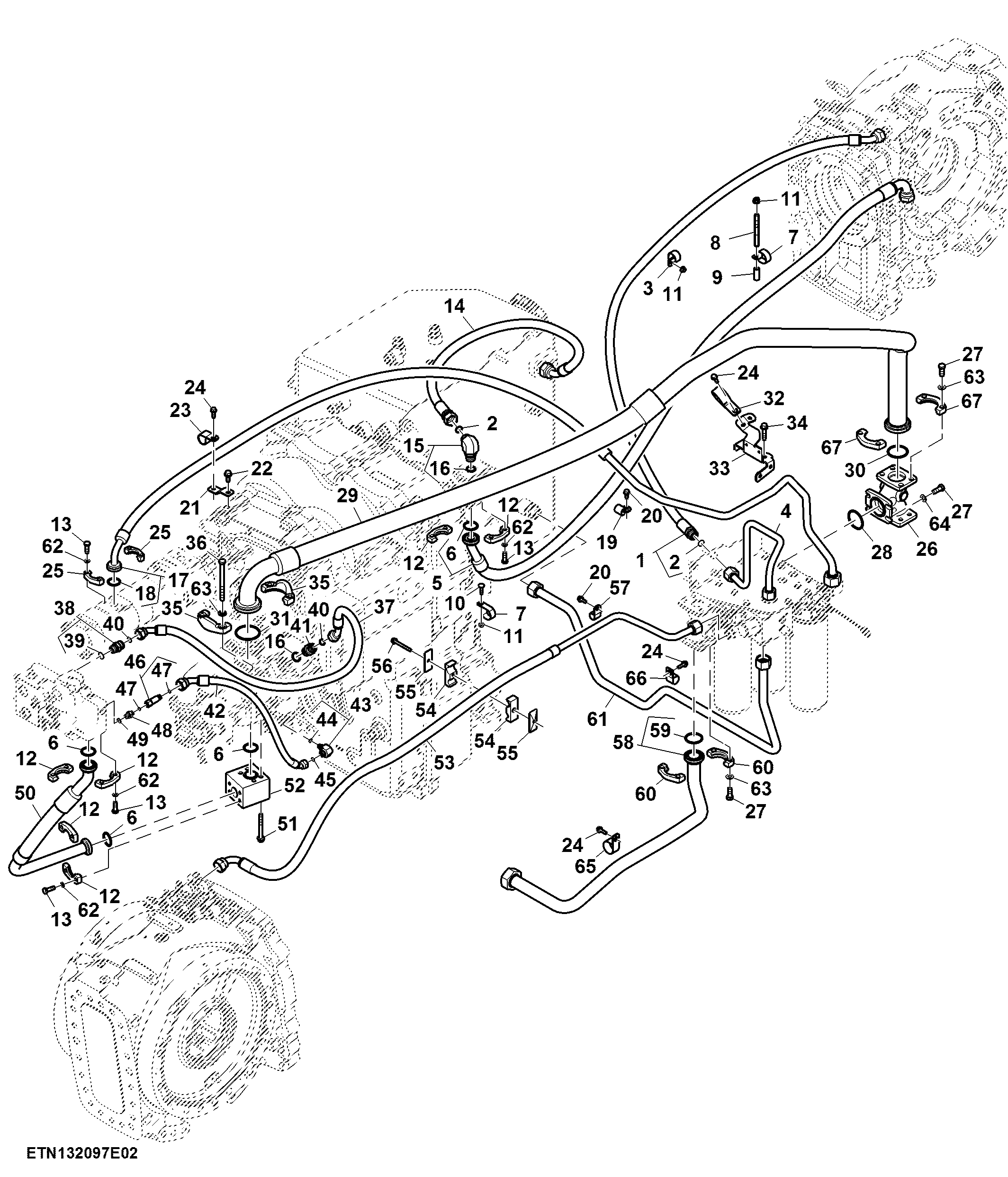

Hydraulic Pump Lines, Standard Flow, W/O PTO (2/2) ( - 800133)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE567487	1	Hydraulic Hose	-
2	T77858	2	O-Ring	-
3	R109479	1	Clamp	-
4	RE567154	1	Line	-
5	RE567488	1	Hydraulic Hose	-
6	T78393	4	O-Ring	-
7	AH77714	2	Clip	-
8	R553326	1	Stud	-
9	28H1497	1	Bushing	0.493" X 0.675" X 1-1/2"
10	03M7186	1	Bolt	M8 X 30
11	14M7298	3	Flange Nut	M8
12	R29867	6	Flange Fitting	-
13	19M7662	16	Cap Screw	M10 X 30
14	RE568891	1	Hydraulic Hose	-
15	38H5019	1	Elbow Fitting	-
16	51M7047	2	O-Ring	23.600 X 2.900 mm
17	RE579600	1	Oil Line	-
18	T78313	1	O-Ring	-
19	R73291	1	Clamp	-
20	19M7866	2	Screw	M8 X 20
21	RE575898	1	Bracket	-
22	19M7785	1	Screw	M10 X 25
23	R46667	1	Clamp	-
24	19M7867	4	Screw	M8 X 25
25	H61354	2	Flange Fitting	-
26	R546365	1	Flange Fitting	-
27	19M8011	12	Cap Screw	M12 X 30
28	51M7066	1	O-Ring	56.744 X 3.531 mm
29	RE579478	1	Oil Line	ORDER RE580926
29	RE580926	1	Oil Line	-
30	U46457	1	O-Ring	-
31	U12331	1	O-Ring	-
32	R530587	1	Hose Clamp	-
33	RE580724	1	Support	-
33	RE579477	1	Support	ORDER RE580724
34	19M7805	1	Screw	M10 X 45
35	T195864	2	Flange Fitting	-
36	19M8061	4	Cap Screw	M12 X 140
37	RE567471	1	Hydraulic Hose	-
38	38H5004	1	Adapter Fitting	-
39	51M7045	1	O-Ring	19.300 X 2.200 mm
40	T77932	2	O-Ring	-
41	38H5152	1	Adapter Fitting	-
42	RE567175	1	Hydraulic Hose	-
43	38H5022	1	Elbow Fitting	-
44	51M7040	1	O-Ring	9.300 X 2.200 mm
45	T77613	1	O-Ring	-
46	RE264764	1	Check Valve	-
47	T77814	2	O-Ring	-
48	38H5011	1	Adapter Fitting	-
49	51M7041	1	O-Ring	11.300 X 2.200 mm
50	RE574890	1	Hydraulic Hose	INCLUDES (2) T78393
51	19M7811	4	Screw	M10 X 90
52	R552894	1	Manifold	-
53	RE571685	1	Oil Line	-
54	R125346	6	Clamp	-
55	R125347	6	Plate	-
56	19M7803	3	Screw	M8 X 70
57	T24959	1	Clamp	-
58	RE571214	1	Oil Line	-
59	T34248	1	O-Ring	-
60	X51H-24	2	Flange Fitting	-
61	RE567155	1	Oil Line	-
62	24M7106	16	Washer	10 X 18 X 2.500 mm
63	24M7047	12	Washer	13 X 24 X 2.500 mm
64	24M7623	4	Washer	13 X 24 X 2.500 mm
65	CB11489177	1	Clamp	-
66	R72659	1	Clamp	-
67	R37023	2	Flange Fitting	-

Hydraulic Pump Lines, Standard Flow, W/O PTO (2/2) ( - 800133)

Нет текстового описания
