Открытый узел

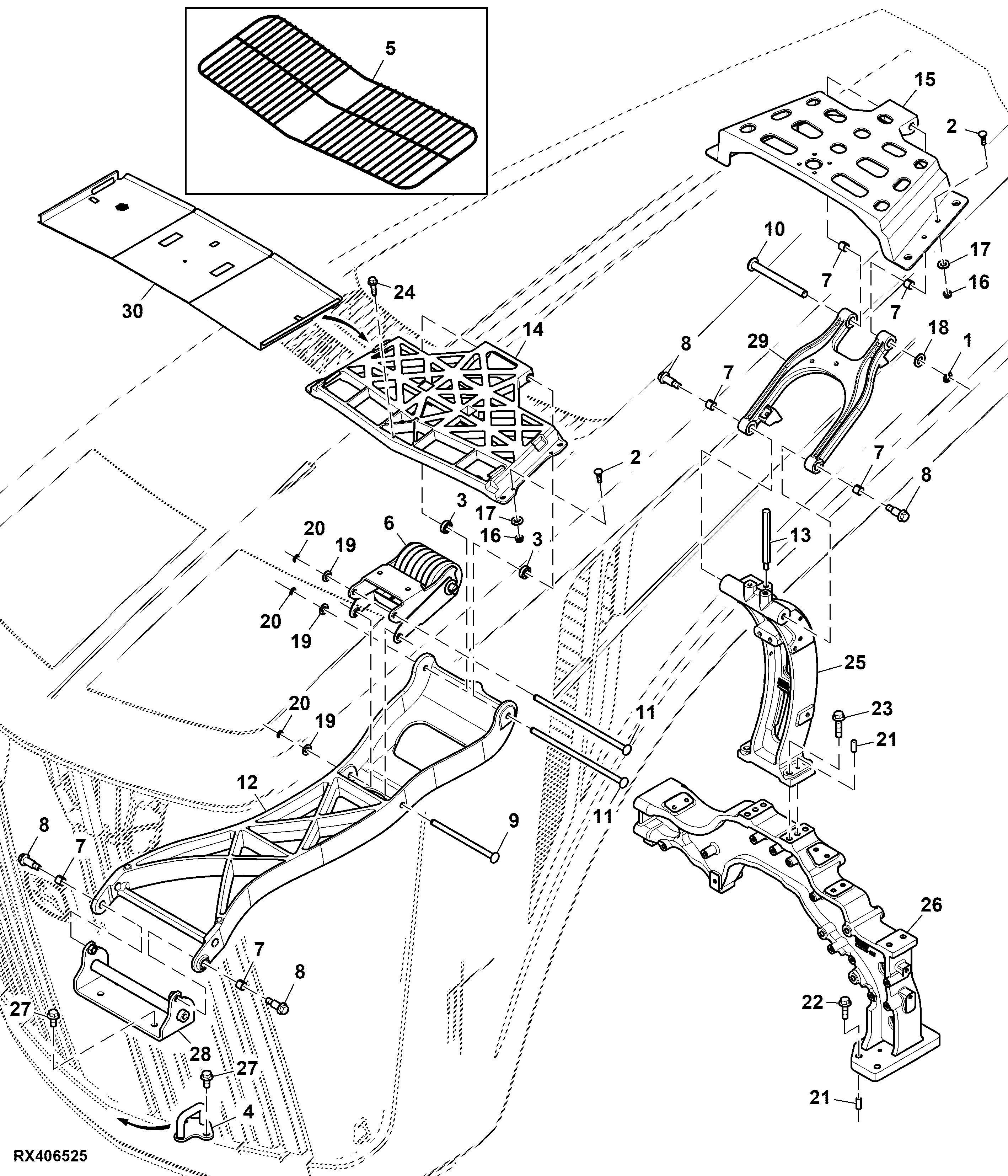

Hood Support, 13.5L Engine ( - 800140)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F2863R	1	Snap Ring	-
2	M124998	8	Bolt	-
3	RE191783	2	Ball Bearing	-
4	RE580586	1	Striker	SUB FOR APPL RE264576
5	RE315014	1	Guard	ORDER R567290
6	RE341863	1	Spring Assembly	-
7	R183008	6	Bushing	-
8	R259541	4	Bolt	-
9	R289232	1	Pin Fastener	-
10	R297389	1	Pin Fastener	-
11	R306080	2	Pin	-
12	R310044	1	Linkage	-
13	R311043	1	Bar	-
14	R330346	1	Bracket	-
15	R557225	1	Bracket	SUB FOR R330348
16	14M7298	8	Flange Nut	M8
17	24M7298	8	Washer	8.400 X 25 X 2 mm
18	24M7338	1	Washer	17 X 30 X 3 mm
19	24M7345	3	Washer	13.500 X 24 X 2.500 mm
20	40M7059	3	Snap Ring	-
21	R188508	4	Dowel Pin	-
22	19M9372	3	Screw	M12 X 100
23	19M7814	4	Screw	M12 X 50
24	37M7061	1	Screw	M5 X 20
25	R543728	1	Support	-
26	R543726	1	Support	-
27	19M7788	6	Screw	M12 X 25
28	RE313383	1	Bracket	-
29	R557251	1	Linkage	SUB FOR APPL RE210947
30	R567290	1	Grille	-

Hood Support, 13.5L Engine ( - 800140)
