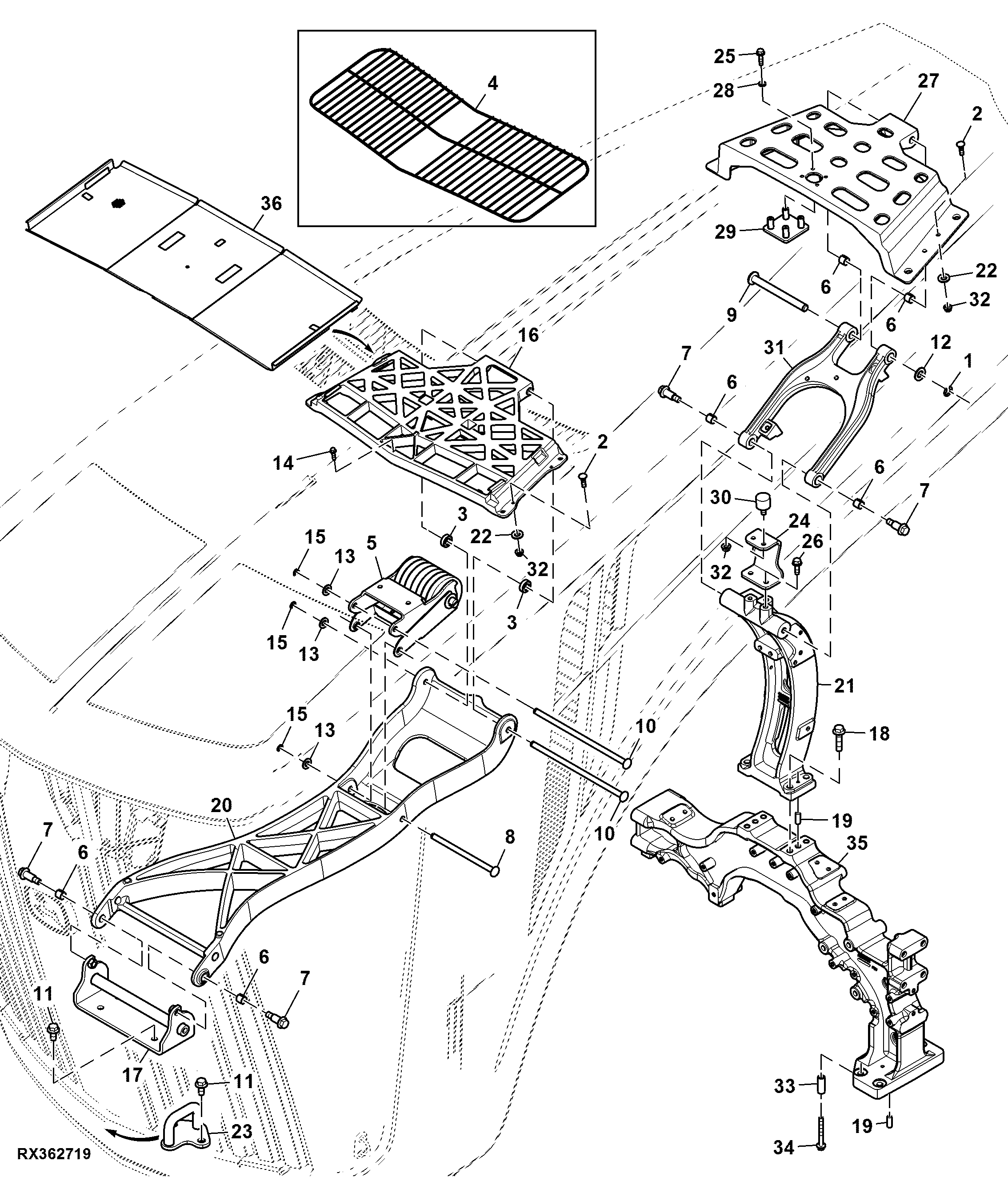

Hood Support, 13.5 L Engine (800141 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F2863R	1	Snap Ring	-
2	M124998	8	Bolt	-
3	RE191783	2	Ball Bearing	-
4	RE315014	1	Guard	ORDER R567290
5	RE341863	1	Spring Assembly	-
6	R183008	6	Bushing	-
7	R259541	4	Bolt	-
8	R289232	1	Pin Fastener	-
9	R297389	1	Pin Fastener	-
10	R306080	2	Pin	-
11	19M7788	6	Screw	M12 X 25
12	24M7338	1	Washer	17 X 30 X 3 mm
13	24M7345	3	Washer	13.500 X 24 X 2.500 mm
14	37M7061	1	Screw	M5 X 20
15	40M7059	3	Snap Ring	-
16	R330346	1	Bracket	-
17	RE313383	1	Bracket	-
18	19M7814	4	Screw	M12 X 50
19	R188508	4	Dowel Pin	-
20	R310044	1	Linkage	-
21	R543728	1	Support	-
22	24M7298	8	Washer	8.400 X 25 X 2 mm
23	RE580586	1	Striker	-
24	RE580727	1	Bracket	-
25	19M7863	4	Screw	M6 X 25
26	19M7867	2	Screw	M8 X 25
27	R557225	1	Bracket	-
28	24M7293	4	Washer	6.500 X 13 X 1.600 mm
29	RE580726	1	Plate	-
30	RE569895	2	Bumper	-
31	R557251	1	Linkage	-
32	14M7298	10	Flange Nut	M8
33	A78949	3	Bushing	-
34	19M9372	3	Screw	M12 X 100
35	R558065	1	Support	ORDER R571591
35	R571591	1	Support	-
36	R567290	1	Grille	-

Hood Support, 13.5 L Engine (800141 - )

Нет текстового описания
