Hood Side Shields, 13.5 L T2 / T3 Engine ( - 807000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	1	Flange Nut	M10
2	14M7400	1	Lock Nut	M10
3	19M7786	1	Screw	M10 X 30
4	19M7865	2	Screw	M8 X 16
5	19M7867	3	Screw	M8 X 25
6	19M8011	2	Cap Screw	M12 X 30
7	24H1288	6	Washer	9/32" X 1" X 1/16"
8	24M7024	2	Washer	9 X 28 X 3 mm
9	24M7238	1	Washer	8.700 X 17 X 2 mm
10	37M7352	6	Screw	-
11	R232527	11	Washer	-
12	R563931	4	Screw	-
13	R330388	1	Seal	-
14	R55326	7	Rivet	-
15	RE576517	1	Deflector	-
16	RE336124	1	Bracket	-
17	R332207	1	Shield	RH
18	RE560645	1	Guard	RH
19	24M7138	10	Washer	5.300 X 15 X 1 mm
20	R552518	1	Guard	RH
21	R552516	1	Guard	LH
22	R554215	1	Guard	LH
23	R554216	1	Bracket	-
24	R552520	2	Isolator	-
25	R68332	14	Rivet	-
26	19M7866	2	Screw	M8 X 20
27	14M7298	4	Flange Nut	M8
28	RE574864	1	Guard	-
29	19M7775	2	Screw	M6 X 16
30	19M7868	9	Screw	M8 X 30
31	R554081	1	Panel	LH
32	R554080	1	Panel	RH
33	RE576582	2	Seal	USE WITH R554081 AND R554080

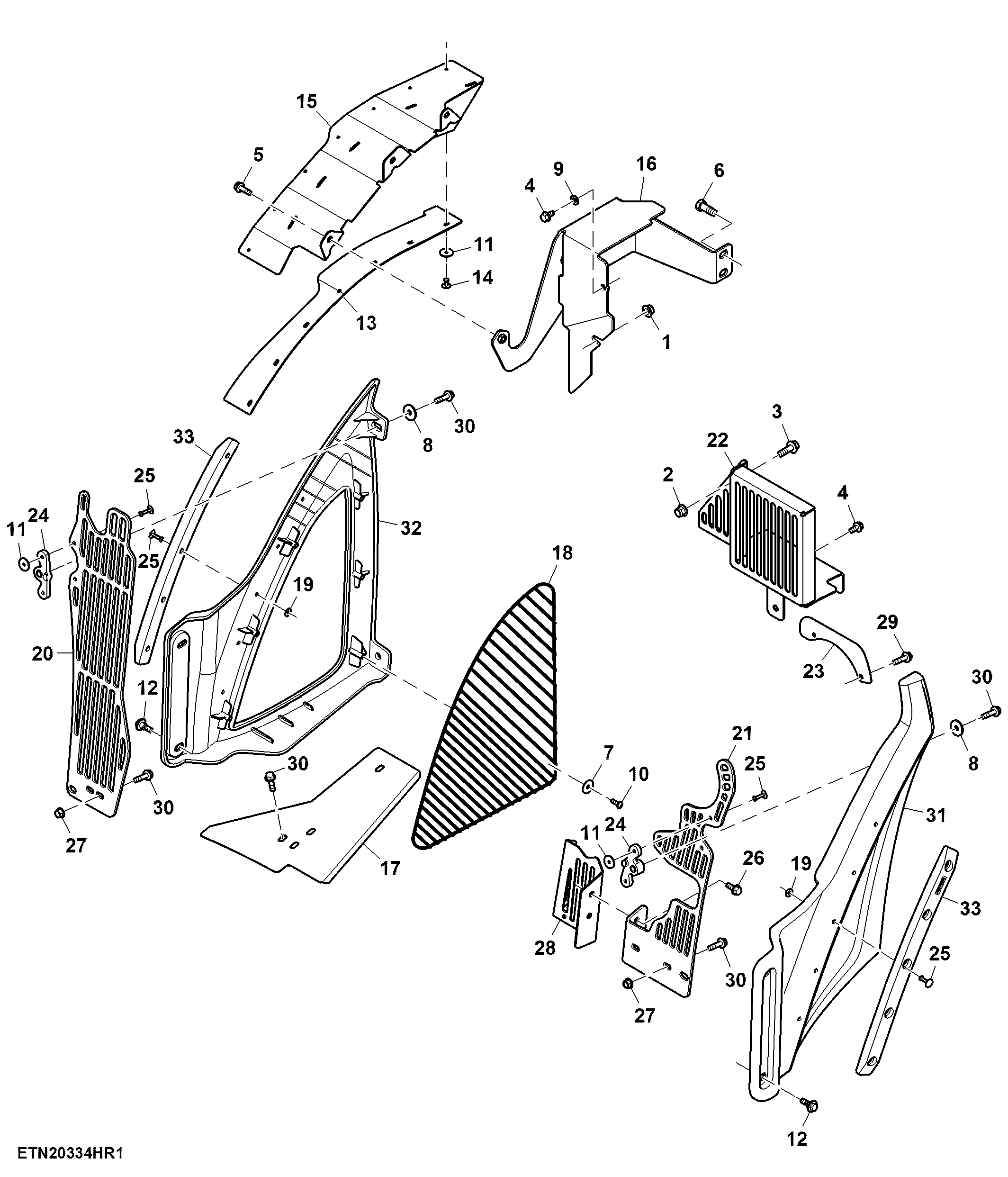

Hood Side Shields, 13.5 L T2 / T3 Engine ( - 807000)

Нет текстового описания
