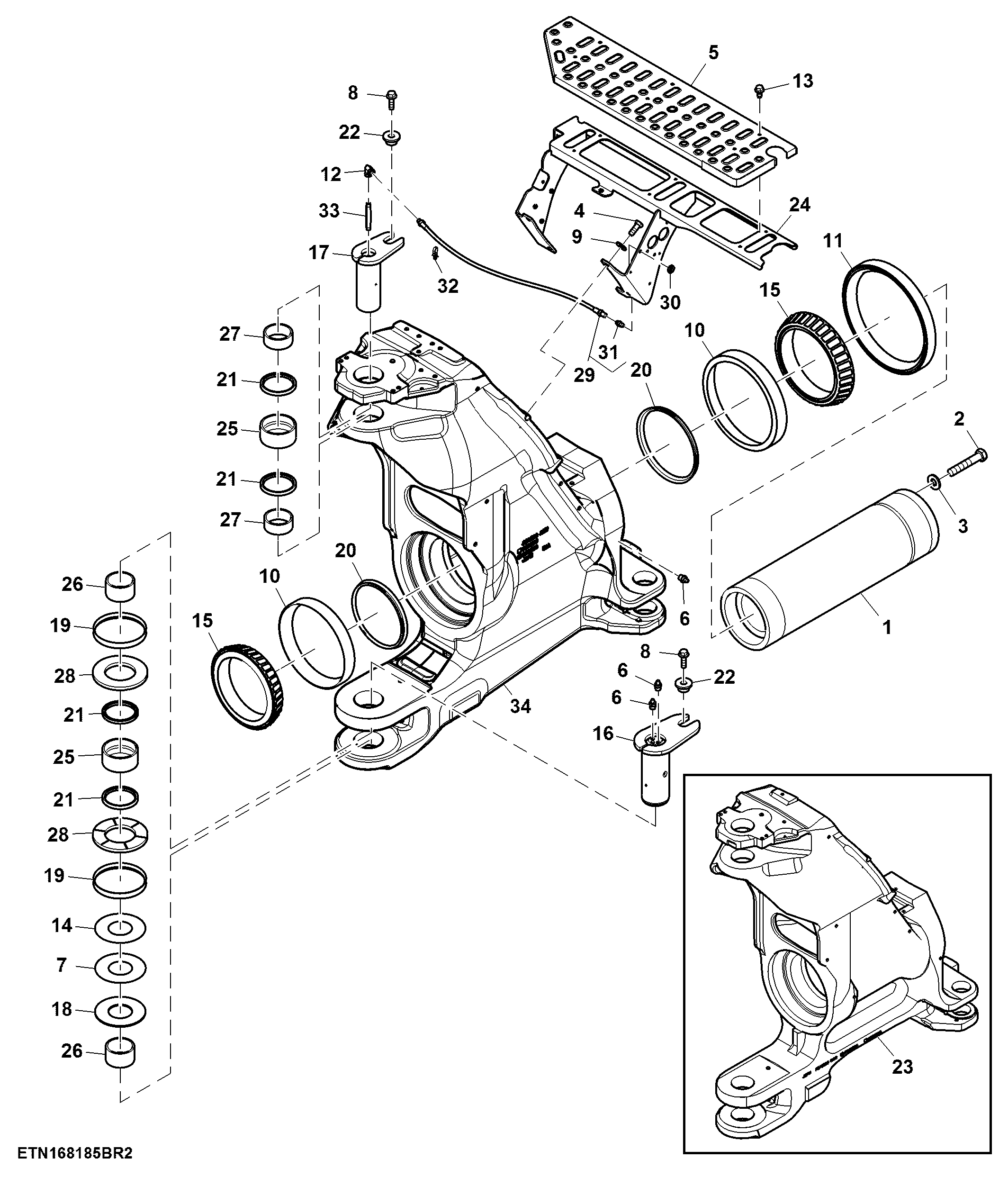

Gudgeon, Heavy Duty (801461 - 804100)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R248388	1	Spindle	-
2	19M9136	10	Cap Screw	M20 X 110
3	24M7242	10	Washer	21.400 X 42 X 5 mm
4	19M7488	4	Cap Screw	M16 X 40
5	RE574248	1	Step	-
6	JD7759	8	Lubrication Fitting	-
7	R199545	1	Shim	TK = 0.45 mm
8	19M7791	2	Bolt	M12 X 40
9	24M7241	4	Washer	17 X 34 X 4 mm
10	JD10403	2	Bearing Cup	-
11	R193813	1	Ring	-
12	T219672	1	Elbow Fitting	-
13	19M7784	6	Screw	M10 X 20
14	R199544	1	Shim	TK = 1.22 mm
15	RE331276	2	Bearing Cone	-
16	RE582150	1	Pin	-
17	RE571577	1	Pin	-
18	R345770	1	Shim	TK = 3.1 mm
19	R200404	2	Seal	-
20	R251487	2	V-Ring Seal	-
21	R540422	4	Seal	-
22	T176064	2	Bushing	-
23	R543383	1	Gudgeon	ORDER R560105; USE WITH RE587397
24	RE584324	1	Support	-
25	R545964	2	Bushing	-
26	R545215	2	Bushing	-
27	R548244	2	Bushing	-
28	R551044	2	Thrust Washer	-
29	RE584873	1	Hose	-
30	E12379	1	Nut	-
31	JD7797	1	Lubrication Fitting	-
32	57M10233	1	Tie Band	-
33	29H25	1	Threaded Nipple	1/8"
34	R560105	1	Gudgeon	USE WITH RE584886

Gudgeon, Heavy Duty (801461 - 804100)
