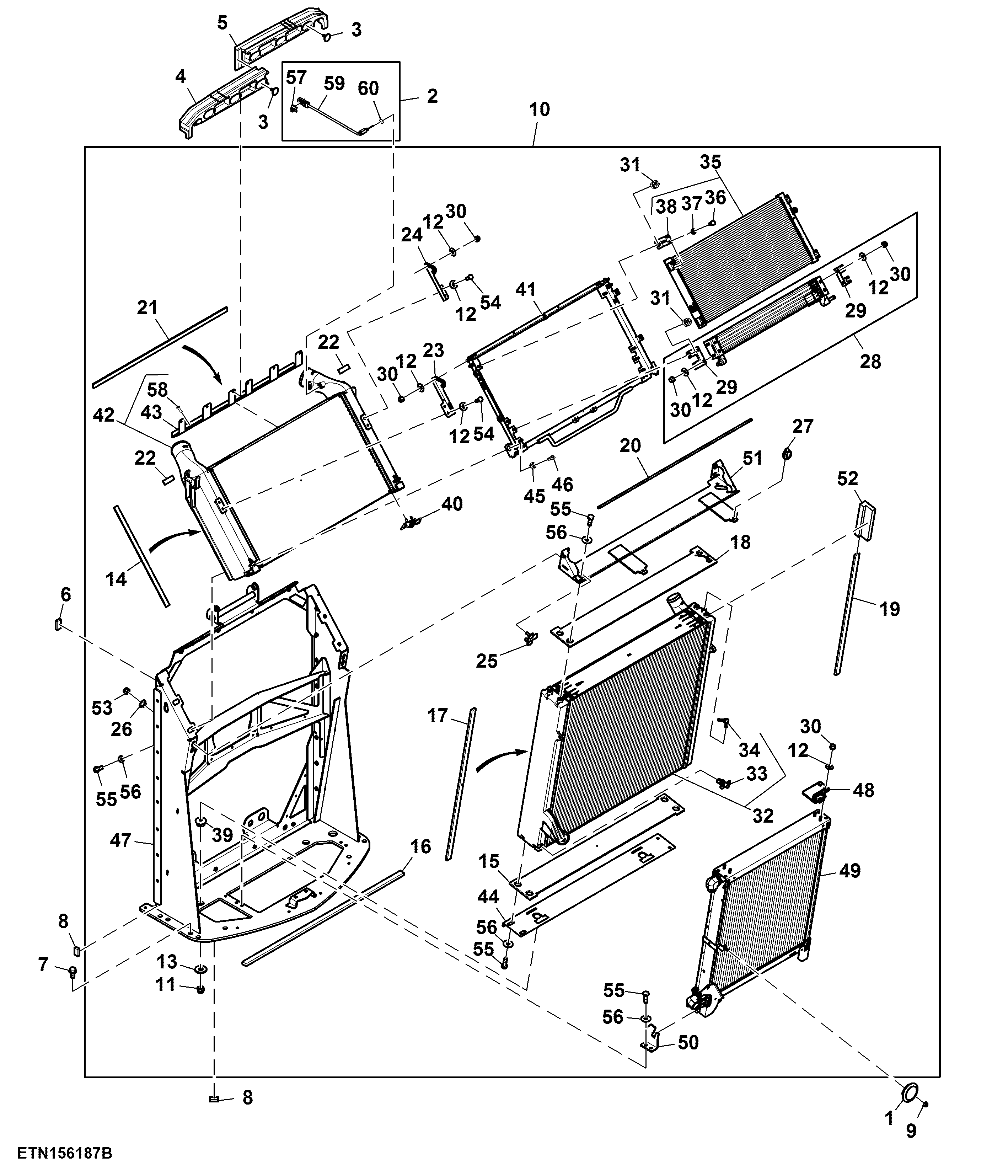

Engine cooling Kit, 15.0 L FT4 Engine (804360 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL203265	1	Horn	-
2	RE540860	1	Temperature Sensor	Manifold Air Temperature Sensor
3	R219283	6	Plug	-
4	R543973	1	Seal	-
5	R543974	1	Seal	-
6	R551108	4	Isolator	-
7	19M7843	6	Screw	M16 X 35
8	R342171	4	Isolator	-
9	14M7298	1	Flange Nut	M8
10	RE581697	1	Module	-
11	14M7313	2	Lock Nut	M12
12	24H1822	16	Washer	11/32" X 7/8" X 1/16"
13	24M7180	2	Washer	13 X 37 X 3 mm
14	R341970	2	Isolator	-
15	R344181	1	Seal	-
16	R544100	1	Isolator	-
17	R544106	1	Isolator	-
18	R544107	1	Seal	-
19	R544109	1	Isolator	-
20	R544110	1	Isolator	-
21	R544111	1	Isolator	-
22	R544112	2	Isolator	-
23	R544115	1	Bracket	-
24	R544116	1	Bracket	-
25	R545028	2	Bracket	-
26	R550399	4	Washer	-
27	RE220130	2	Quick Lock Pin	-
28	RE558663	1	Fuel Cooler	-
29	R544113	2	Bracket	-
30	14M7426	12	Lock Nut	M8
31	RE568368	8	Isolator	-
32	RE574604	1	Radiator	-
33	AT13740	1	Drain Valve	-
34	SU23067	1	Fitting	-
35	RE566948	1	Vapor Condenser	-
36	19M7923	8	Cap Screw	M6 X 12
37	24M7347	8	Washer	6.600 X 12 X 1.600 mm
38	R544114	4	Bracket	-
39	RE571957	2	Isolator	-
40	RE574605	2	Latch	-
41	RE341680	1	Support	-
42	RE565410	1	Aftercooler	-
43	R545029	1	Bracket	-
44	RE574602	1	Support	-
45	R552355	1	Bushing	-
46	19M7660	1	Screw	M8 X 20
47	RE579627	1	Frame	-
48	R558668	2	Bracket	-
49	RE581698	1	Oil Cooler	-
50	R558667	2	Bracket	-
51	RE581700	1	Support	-
52	R568197	1	Seal	SUB FOR R563951
53	14M7517	4	Lock Nut	M10
54	19M7139	4	Cap Screw	M8 X 20
55	19M7167	16	Cap Screw	M10 X 25
56	24M7178	16	Washer	10.500 X 30 X 2.500 mm
57	57M9940	1	Elec. Connector Accessory	-
58	16M7097	5	Rivet	3.200 mm
59	57M9777	1	Elec. Connector Housing	-
60	51M7094	1	O-Ring	8.100 X 1.600 mm

Engine cooling Kit, 15.0 L FT4 Engine (804360 - )
