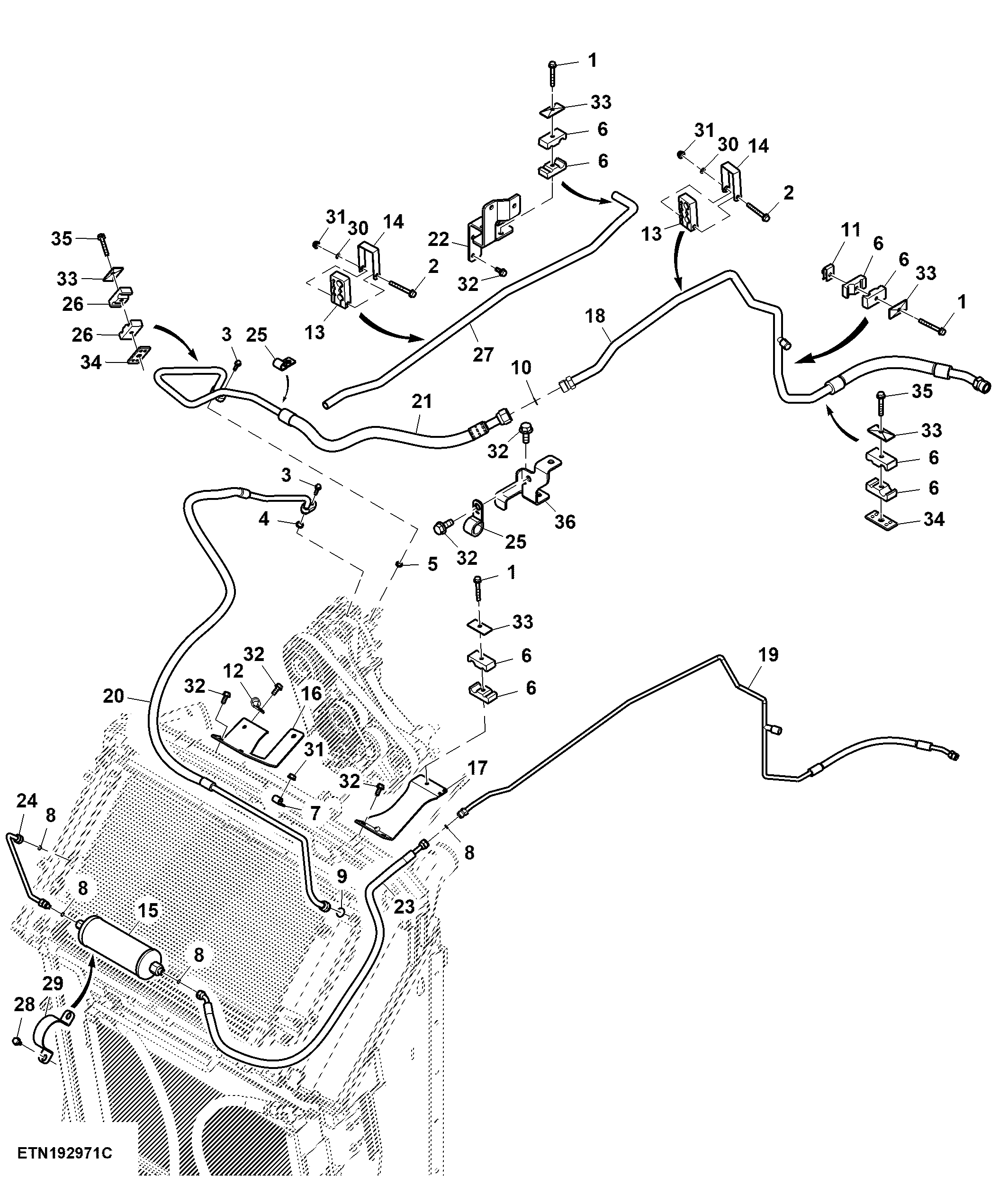

Air Conditioning Lines, Cab, 15.0 L Engine (807001 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7801	3	Screw	M8 X 60
2	19M7803	4	Screw	M8 X 70
3	19M7863	2	Screw	M6 X 25
4	51M7089	1	O-Ring	10.800 X 2.400 mm
5	51M7090	1	O-Ring	13.400 X 2.400 mm
6	H114865	8	Clamp	-
7	H75541	1	Clamp	-
8	R183409	4	O-Ring	-
9	R183410	1	O-Ring	-
10	R183412	1	O-Ring	-
11	M84971	1	Nut	-
12	R73291	1	Clamp	SUB FOR APPL R46414
13	R540463	4	Block Clamp	-
14	R541678	4	Plate	-
15	RE576835	1	Receiver-Dryer	-
16	RE563726	1	Bracket	-
17	R544551	1	Bracket	-
18	RE591333	1	Refrigerant Hose	-
19	RE591334	1	Refrigerant Hose	-
20	RE597020	1	Line	To Condensor SUB FOR RE582519
21	RE582518	1	Line	To Compressor
22	RE569038	1	Bracket	-
23	RE569422	1	Refrigerant Hose	-
24	RE569423	1	Line	Condensor to Dryer
25	57M12137	1	Clamp	-
26	H141706	2	Clamp	-
27	R544328	1	Tube	-
28	19M7865	4	Screw	M8 X 16
29	R550947	2	Clamp	-
30	M84309	4	Nut	-
31	14M7298	5	Flange Nut	M8
32	19M7866	9	Screw	M8 X 20
33	H112567	5	Plate	-
34	RE210893	2	Plate	-
35	19M8319	2	Screw	M8 X 50
36	RE596844	1	Bracket	-

Air Conditioning Lines, Cab, 15.0 L Engine (807001 - )
