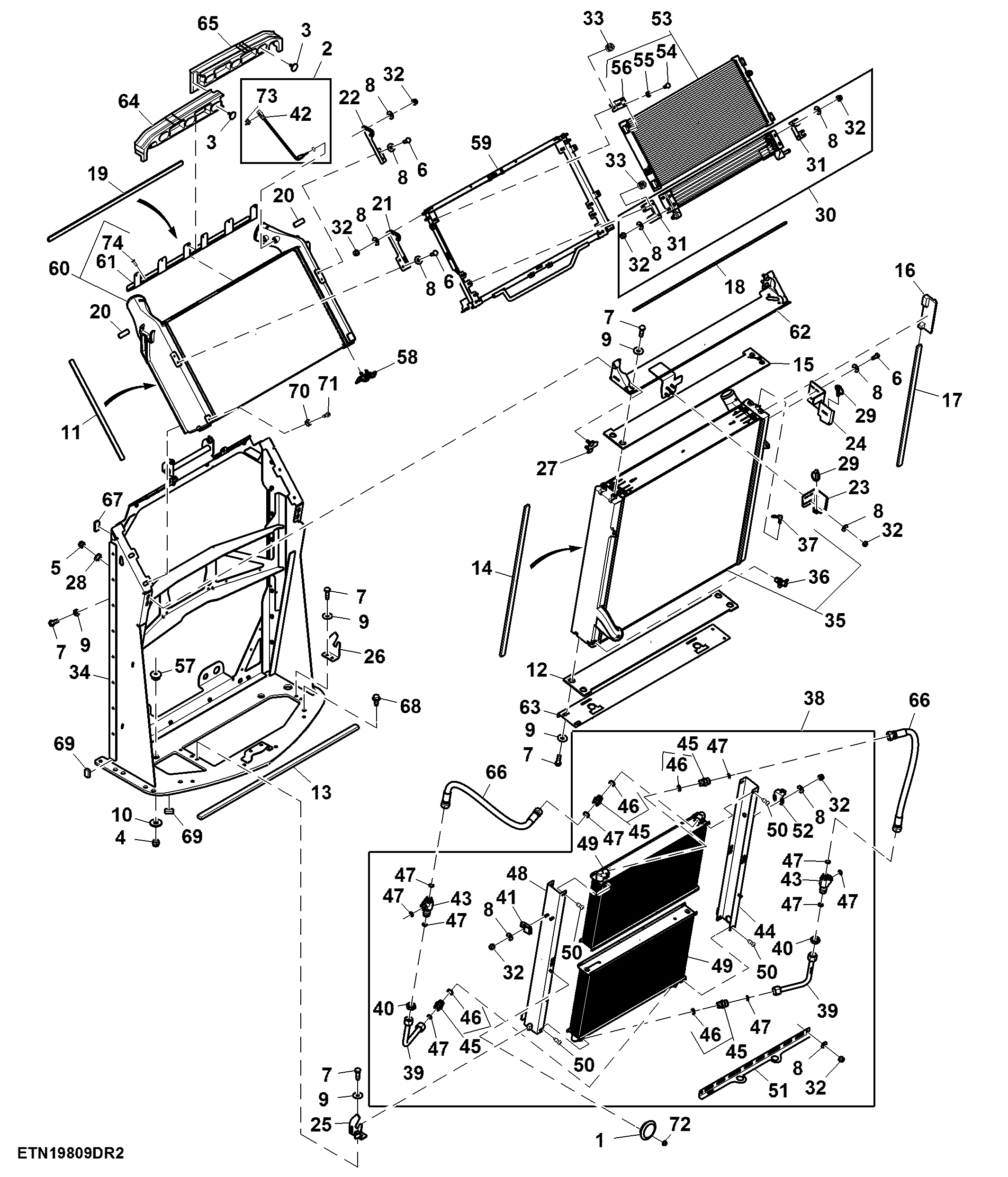

Engine cooling Kit, 15.0 L FT4 Engine ( - 917149)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL203265	1	Horn	-
2	RE540860	1	Temperature Sensor	-
3	R219283	6	Plug	-
4	14M7313	2	Lock Nut	M12
5	14M7517	4	Lock Nut	M10
6	19M7139	8	Cap Screw	M8 X 20
7	19M7167	16	Cap Screw	M10 X 25
8	24H1822	26	Washer	11/32" X 7/8" X 1/16"
9	24M7178	16	Washer	10.500 X 30 X 2.500 mm
10	24M7180	2	Washer	13 X 37 X 3 mm
11	R341970	2	Isolator	-
12	R344181	1	Seal	-
13	R544100	1	Isolator	-
14	R544106	1	Isolator	-
15	R544107	1	Seal	-
16	R544108	1	Seal	-
17	R544109	1	Isolator	-
18	R544110	1	Isolator	-
19	R544111	1	Isolator	-
20	R544112	2	Isolator	-
21	R544115	1	Bracket	-
22	R544116	1	Bracket	-
23	R544117	1	Bracket	-
24	R544118	1	Bracket	-
25	R544121	1	Bracket	-
26	R544122	1	Bracket	-
27	R545028	2	Bracket	-
28	R550399	4	Washer	-
29	RE220130	2	Quick Lock Pin	-
30	RE558663	1	Fuel Cooler	INCLUDES (4) 24H1822, (4) 14M7426 AND (2) R544113
31	R544113	2	Bracket	-
32	14M7426	18	Lock Nut	M8
33	RE568368	8	Isolator	-
34	RE565412	1	Frame	-
35	RE574604	1	Radiator	-
36	AT13740	1	Drain Valve	-
37	SU23067	1	Fitting	-
38	RE566947	1	Oil Cooler	-
39	RE566630	2	Oil Tube	-
40	T78707	2	Nut	-
41	R544119	1	Bracket	-
42	57M9777	1	Elec. Connector Housing	-
43	38H1463	2	Tee Fitting	-
44	R544123	1	Bracket	-
45	38H5005	4	Adapter Fitting	-
46	51M7047	4	O-Ring	23.600 X 2.900 mm
47	T77858	10	O-Ring	-
48	R544124	1	Bracket	-
49	RE567434	2	Oil Cooler	-
50	T150724	32	Rivet	4.700 mm (0.185")
51	R544125	1	Bracket	-
52	R544120	1	Bracket	-
53	RE566948	1	Vapor Condenser	-
54	19M7923	8	Cap Screw	M6 X 12
55	24M7347	8	Washer	6.600 X 12 X 1.600 mm
56	R544114	4	Bracket	-
57	RE571957	2	Isolator	-
58	RE574605	2	Latch	-
59	RE341680	1	Support	-
60	RE565410	1	Aftercooler	-
61	R545029	1	Bracket	-
62	RE574603	1	Support	-
63	RE574602	1	Support	-
64	R543973	1	Seal	-
65	R543974	1	Seal	-
66	RE574323	2	Hydraulic Hose	-
67	R551108	4	Isolator	-
68	19M7843	6	Screw	M16 X 35
69	R342171	4	Isolator	-
70	R552355	1	Bushing	-
71	19M7660	1	Screw	M8 X 20
72	14M7298	1	Flange Nut	M8
73	57M9940	1	Elec. Connector Accessory	-
74	16M7097	5	Rivet	3.200 mm
