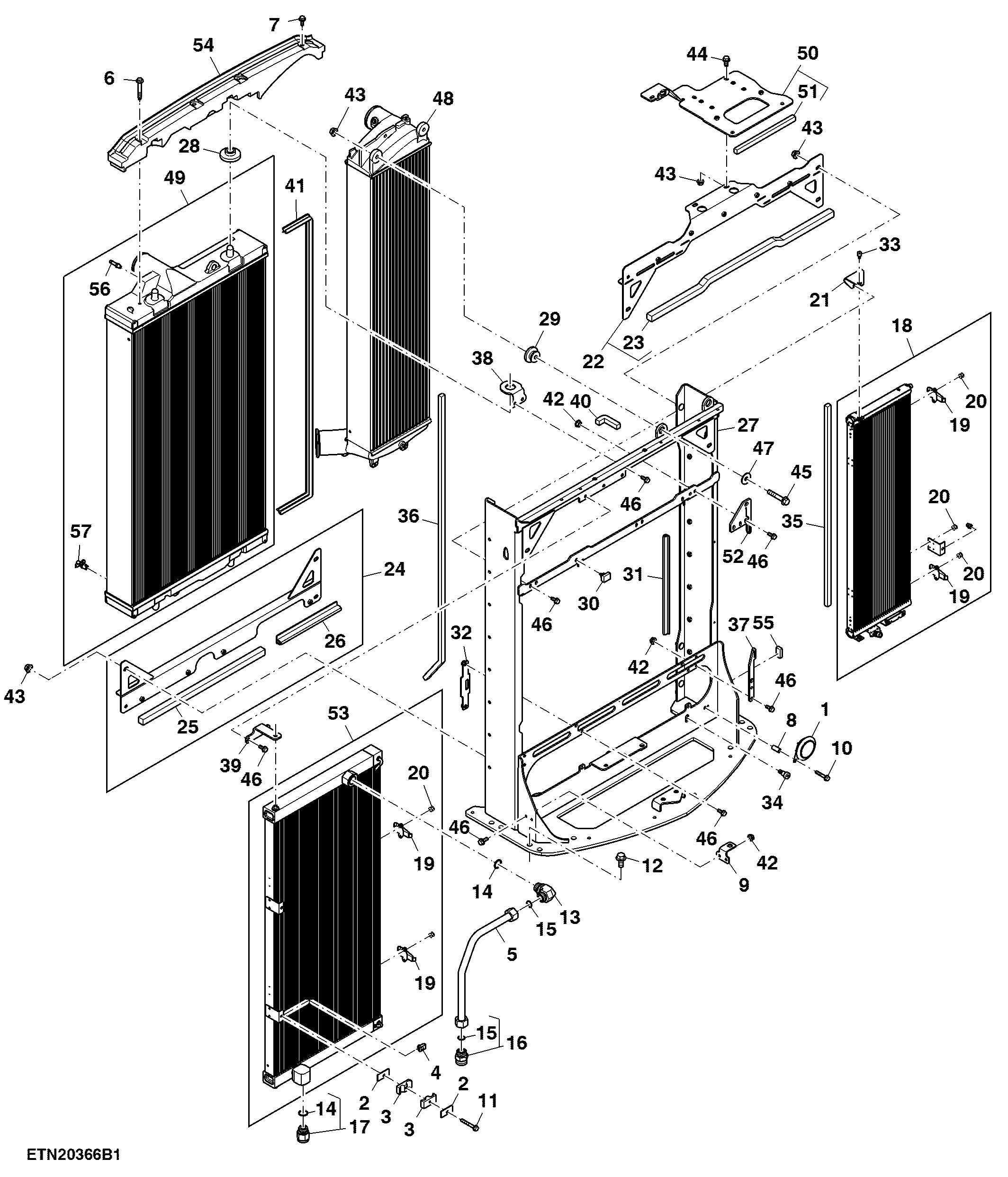

Cooling System, 13.5 L, T2 ( - 906448)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL203265	1	Horn	-
2	H112567	4	Plate	-
3	H114897	4	Clamp	-
4	M84971	2	Nut	-
5	RE345833	1	Oil Line	-
6	R250832	3	Screw	-
7	R328489	1	Cap Screw	-
8	R63684	1	Sleeve	-
9	R334516	1	Bracket	-
10	19M7799	1	Screw	M8 X 45
11	19M7801	2	Screw	M8 X 60
12	19M7843	6	Screw	M16 X 35
13	38H5020	1	Elbow Fitting	-
14	51M7048	2	O-Ring	29.600 X 2.900 mm
15	T76938	2	O-Ring	-
16	62M1019	1	Fitting	-
17	62M1024	1	Adapter Fitting	-
18	RE297792	1	Vapor Condenser	INCLUDES (2) RE252364 AND (8) H85233
19	RE252364	4	Latch	-
20	H85233	12	Rivet	-
21	RE333989	1	Bracket	-
22	RE338869	1	Brace	-
23	R338870	1	Isolator	-
24	RE338871	1	Brace	-
25	R338872	1	Seal	-
26	R338874	1	Isolator	-
27	RE567399	1	Frame	-
28	R252436	4	Bushing	-
29	R316094	2	Grommet	-
30	R316106	4	Bumper	-
31	R316107	2	Seal	-
32	R333981	1	Bracket	-
33	R334505	2	Bolt	-
34	R334506	1	Bolt	-
35	R334508	1	Seal	-
36	R334509	1	Isolator	-
37	R334513	1	Latch	-
38	R334517	2	Bracket	-
39	R334756	1	Bracket	-
40	R338875	2	Isolator	-
41	R341191	1	Seal	-
42	14M7298	6	Flange Nut	M8
43	14M7299	12	Flange Nut	M12
44	19M7788	4	Screw	M12 X 25
45	19M7817	2	Screw	M12 X 70
46	19M7866	16	Screw	M8 X 20
47	24M7180	2	Washer	13 X 37 X 3 mm
48	R333982	1	Aftercooler	-
49	RE343930	1	Radiator	-
50	RE334518	1	Bracket	-
51	R334621	1	Isolator	-
52	R343659	1	Bracket	-
53	RE566088	1	Oil Cooler	INCLUDES (2) RE252364 AND (4) H85233
54	RE297136	1	Seal	-
55	R342171	4	Isolator	-
56	RE323287	1	Fitting	-
57	AT13740	1	Drain Valve	-

Cooling System, 13.5 L, T2 ( - 906448)
